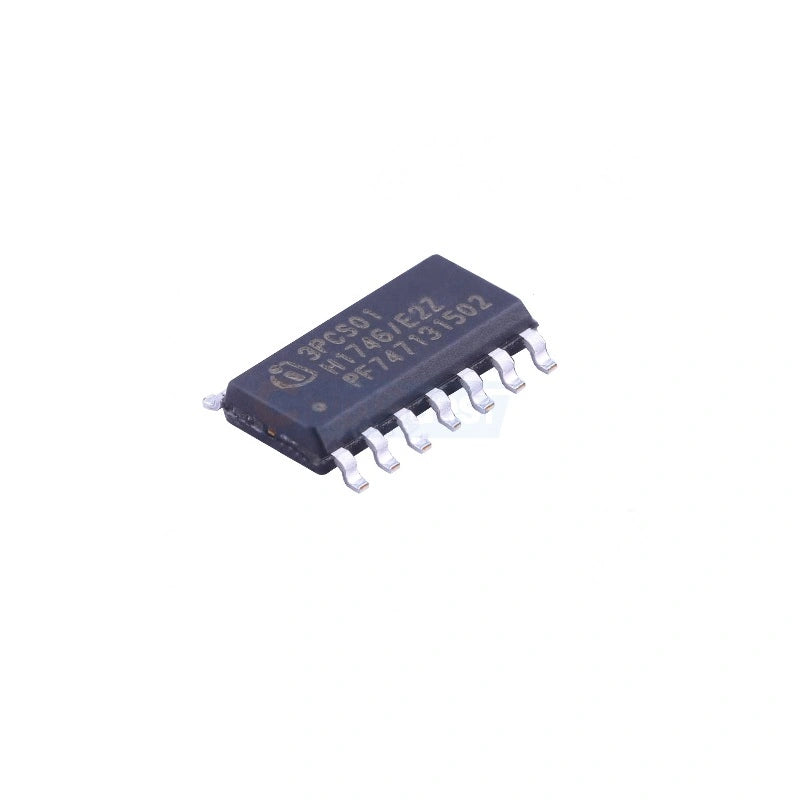

3PCS01 ICE3PCS01G Avalon PSU Circuito integrado de corrección del factor de potencia PFC

CI PFC 3PCS01 ICE3PCS01G para reparación de PSU Avalon PSU3300-01 PLUS1

El 3PCS01 ICE3PCS01G es un controlador de corrección del factor de potencia (PFC) en modo de conducción continua (CCM) en un encapsulado de 14 pines, diseñado para ofrecer una alta eficiencia y una excelente respuesta dinámica en fuentes de alimentación offline de alta potencia. Es el CI PFC instalado en las fuentes de alimentación Canaan Avalon PSU3300-01 PLUS1 y es una de las piezas que más se sustituyen en los bancos de reparación de Avalon cuando la PSU no arranca a pesar de tener un puente rectificador y un condensador principal en buen estado.

Con un Vcc nominal de hasta 25 V, una protección precisa contra caídas de tensión, una respuesta dinámica mejorada sin distorsión de la corriente de entrada y compensación externa del lazo de corriente, el 3PCS01 ICE3PCS01G está diseñado para el exigente entorno de 220-277 V CA de las granjas de minería.

Especificaciones

Ubicación del 3PCS01 en una PSU de Avalon

Dentro de la PSU Avalon PSU3300-01 PLUS1, el 3PCS01 ICE3PCS01G acciona el convertidor elevador PFC que sigue al puente rectificador y moldea la corriente de entrada para mantener alto el factor de potencia. Cuando este CI falla —normalmente tras un cortocircuito aguas arriba en los MOSFET PFC o un transitorio en la alimentación auxiliar—, la PSU no genera bus de alta tensión ni salida principal, y a menudo no muestra ninguna luz de error más allá del LED de espera.

Compatibilidad

Utilícelo como sustitución directa del zócalo 3PCS01 / ICE3PCS01G de las fuentes de alimentación Avalon PSU3300-01 PLUS1. Otras revisiones de PSU de AvalonMiner de la misma generación utilizan el mismo controlador PFC; si no está seguro, confirme fotografiando el marcado del CI y la etiqueta de la PSU antes de realizar el pedido.

Síntomas comunes de fallo

• La PSU de Avalon no arranca: no hay bus PFC de alta tensión en el condensador principal a pesar de que hay entrada CA
• El LED de espera de la PSU se enciende, pero la salida principal nunca se habilita
• Marca de quemadura en los MOSFET PFC que se ha propagado hasta el CI controlador de 14 pines
• Arrancar con hipo repetitivo y el inductor PFC nunca conmuta
• Fallo por caída de tensión a pesar de tener una alimentación CA en buen estado

Preguntas frecuentes

¿El 3PCS01 es la misma pieza que el ICE3PCS01G?

Sí. 3PCS01 es el marcado del encapsulado; ICE3PCS01G es el número de pieza completo. Ambas designaciones se refieren al mismo CI controlador PFC.

¿Qué modelos de PSU de Avalon utilizan este CI PFC?

Está instalado en la PSU AvalonMiner PSU3300-01 PLUS1. Otras revisiones de PSU de Avalon de la misma generación utilizan el mismo controlador PFC; comparta una foto de la etiqueta de su PSU si necesita confirmación.

¿Qué más debo comprobar tras un fallo del CI PFC?

Inspeccione los MOSFET PFC, el inductor PFC, las resistencias de arranque y la alimentación auxiliar que alimenta el Vcc del CI. Un CI PFC averiado suele ser síntoma de un fallo colateral en otra parte de la etapa PFC.

¿Tienen en stock MOSFET PFC compatibles?

Sí. Tenemos en stock el MDF5N50F (500 V) y otros MOSFET primarios comúnmente instalados en la serie PSU3300 de Avalon. Contáctenos para obtener un presupuesto de paquete de reparación combinado.
