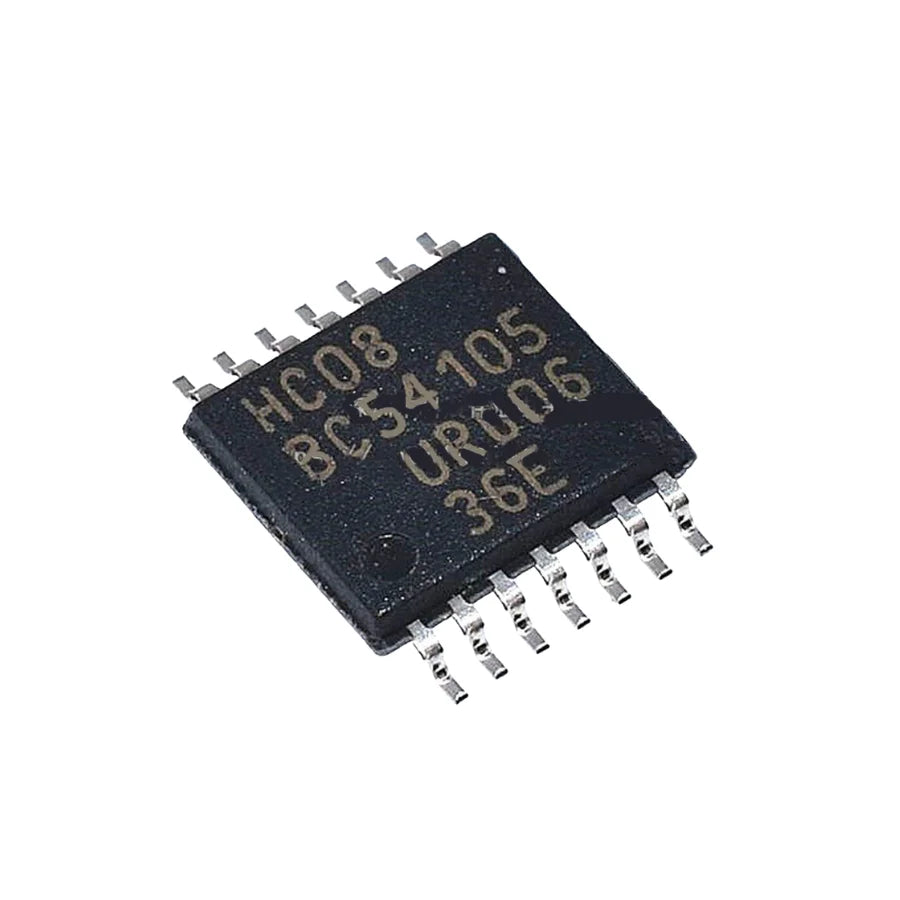

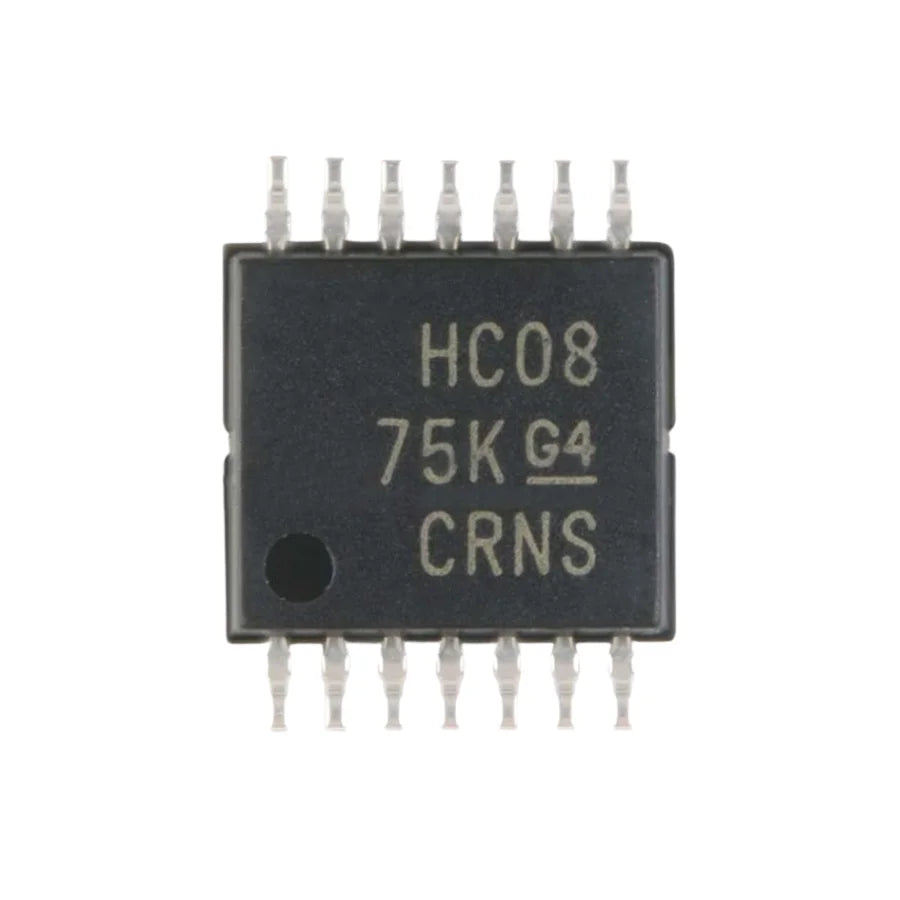

74HC08PW Compuerta AND Cuádruple de 2 Entradas | IC Lógico para Reparación de la Placa de Control Whatsminer CB4-V10
El 74HC08PW es una compuerta AND cuádruple de 2 entradas en el encapsulado TSSOP-14 SMD — un IC lógico CMOS de alta velocidad utilizado en la placa de control Whatsminer CB4-V10 para funciones lógicas y acondicionamiento de señal. El sufijo "PW" denota el encapsulado TSSOP-14. Compatible con LSTTL.
Características destacadas: Cumple con JEDEC JESD7A, protección ESD HBM JESD22-A114F >2000V, MM JESD22-A115-A >200V, rangos de temperatura de funcionamiento -40°C a +85°C (comercial) y -40°C a +125°C (industrial). Los diodos de sujeción en las entradas permiten una conexión con corriente limitada por encima de VCC.
Cuándo reemplazar el 74HC08PW
- La placa de control CB4-V10 falla la autocomprobación en las señales de la sección lógica.
- Las señales de estado/control se quedan atascadas en un nivel lógico — falla de salida de compuerta.
- Daño visible en el encapsulado TSSOP-14 — quemado o agrietado.
- La sonda de osciloscopio muestra una salida de compuerta AND incorrecta para las combinaciones de entrada dadas.
Especificaciones del 74HC08PW
| Parámetro | Especificación |
|---|---|
| Función | Compuerta AND cuádruple de 2 entradas |
| Familia Lógica | CMOS de alta velocidad (74HC) |
| Encapsulado | TSSOP-14 (sufijo "PW") |
| Cumplimiento JEDEC | JESD7A |
| Protección ESD (HBM) | >2000V (JESD22-A114F) |
| Protección ESD (MM) | >200V (JESD22-A115-A) |
| Temperatura de Funcionamiento | -40°C a +85°C / -40°C a +125°C |
| Compatibilidad de Pines | LSTTL |
| Aplicación | Sección lógica de la placa de control Whatsminer CB4-V10 |
Preguntas Frecuentes — Compuerta AND Cuádruple 74HC08PW
P: 74HC08 vs 74HCT08 — ¿cuál necesito?
R: 74HC08 = niveles de entrada CMOS (V_IH ≈ 0.7 × VCC). 74HCT08 = niveles de entrada compatibles con TTL (V_IH = 2.0V independientemente de VCC). Coincide exactamente con la marca original — una familia lógica incorrecta causa problemas de umbral de entrada.
P: TSSOP-14 vs SOIC-14 vs DIP-14 — ¿diferencias de encapsulado?
R: El sufijo "PW" es TSSOP-14 (el más pequeño, paso de 0.65mm). "D" = SOIC-14. "N" = DIP-14. Diferentes huellas — coincide con el encapsulado original de la placa.
P: ¿Perfil de retrabajo?
R: Aire caliente a 320°C con pasta de flujo. El TSSOP-14 es pequeño (cuerpo de 5×4mm) y sensible al choque térmico — precalienta la placa a 100°C antes del retrabajo.
P: ¿Precio al por mayor?
R: Sí — envía un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete.
