Regulador de voltaje LDO 3.3V AMS1117 para reparación de placas hash Avalon

Regulador de Voltaje AMS1117 LDO 3.3V | Reemplazo de Bajo Caída SOT-223 1A para Reparación de Hashboard de Avalon

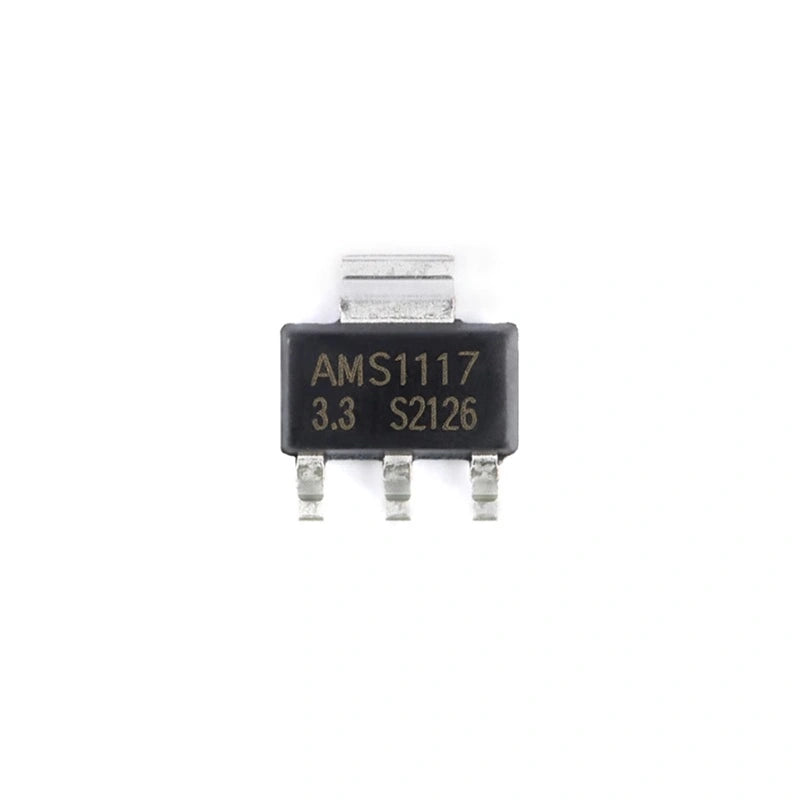

El AMS1117 es un regulador de voltaje lineal de bajo caída (LDO) de 3.3V en un encapsulado de montaje superficial SOT-223, ampliamente utilizado en los hashboards de Avalon para obtener rieles estables de 3.3V a partir de un suministro ascendente de mayor voltaje. Suministra hasta 1A de corriente de salida con una caída de 1V, típica para los rieles de mantenimiento de 3.3V que alimentan búferes de reloj, cambiadores de nivel y lógica de control alrededor de las cadenas ASIC.

Modo de falla común en las placas Avalon: la salida en cortocircuito (falla del condensador o la carga aguas abajo) lleva al LDO al límite térmico, el chip se abre y todo el riel de mantenimiento de 3.3V se desactiva. La lógica de control deja de responder, la cadena se niega a escanear y la placa se lee como "muerta" aunque los propios chips ASIC estén bien. Reemplazar el AMS1117, después de eliminar el cortocircuito aguas abajo, es el camino más rápido para que la placa vuelva a funcionar.

Cuándo Reemplazar el AMS1117

• El riel de mantenimiento de 3.3V está muerto en el hashboard de Avalon: mida VOUT, confirme cortocircuito a GND o abierto.
• Decoloración visible en el SOT-223: sobrecalentado por un evento de cortocircuito aguas abajo.
• La placa escaneó brevemente y luego se apagó: el LDO se abrió a mitad del arranque después de una sobrecorriente transitoria.
• Lógica de control intermitente: voltaje de caída desviado sacando el riel de las especificaciones bajo carga.

Especificaciones del LDO AMS1117

Preguntas Frecuentes — AMS1117 LDO 3.3V

P: ¿Cómo confirmo que el AMS1117 es la pieza dañada?
R: Apague la energía, aislado de la red eléctrica. Mida la resistencia desde el pin VOUT a GND: una carga en cortocircuito leerá muy pocos ohmios (y fue la causa original de la falla). Levante el LDO, vuelva a probar la carga: si el cortocircuito desaparece, el LDO se sacrificó protegiendo la carga. Si la carga todavía está en cortocircuito, reemplácela primero o el nuevo LDO fallará nuevamente de inmediato.

P: Salida de 1A, ¿coincide con la carga?
R: El riel de mantenimiento de 3.3V en un hashboard típico de Avalon consume cientos de mA, muy dentro del rango de 1A del AMS1117. Si la carga está más cerca de 1A, considere la refrigeración activa: el SOT-223 disipa Vdrop × Iout en forma de calor, que a 12V→3.3V y 1A es de ~9W, más de lo que un SOT-223 sin disipador puede disipar.

P: ¿Perfil de retrabajo?
R: El retrabajo con aire caliente del SOT-223 es sencillo. Precaliente la placa a 100°C, aire caliente a 320°C con pasta de flujo, coloque con pinzas, vuelva a fundir cada patilla. Siempre revise los condensadores de derivación circundantes y la carga aguas abajo en busca de cortocircuitos antes de volver a energizar.

P: ¿Precios al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios de cantidad de carrete de AMS1117 en stock.
