Antminer L3+ U73 Módulo de alimentación reductor Regulador de voltaje de placa CC Versión negra

$1.90 USD
$1.90 USD $2.30 USD
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.

Detalles adicionales

Los gastos de envío se calcularán automáticamente durante el proceso de pago.

Comuníquese con nosotros a través del formulario de contacto para obtener más información y asistencia.

Pago seguro con
  • Visa
  • Mastercard
  • American Express
  • Apple Pay
  • Union Pay
  • Maestro
  • Bitcoin
  • Discover

About the Product

Módulo de alimentación reductor Antminer L3+ U73

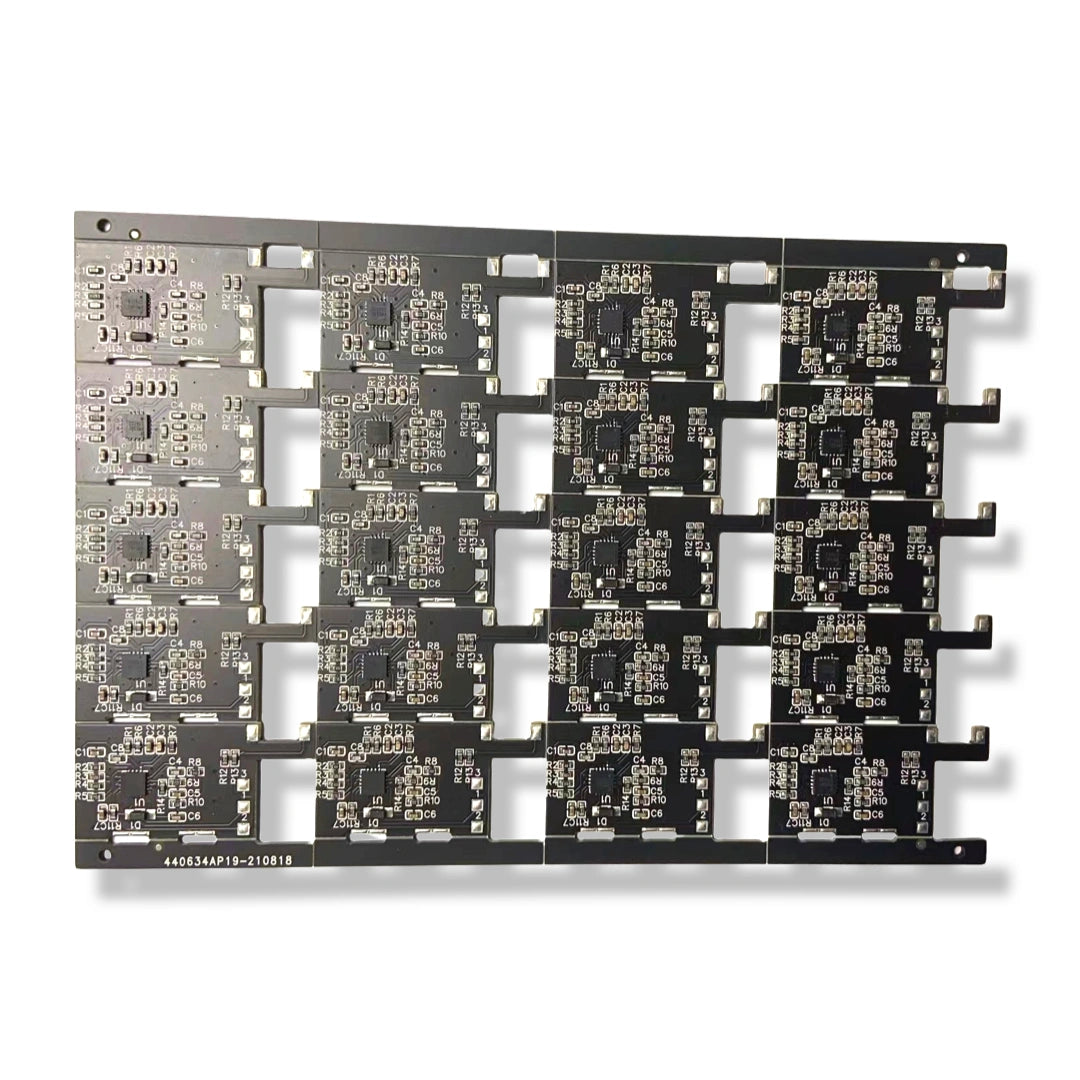

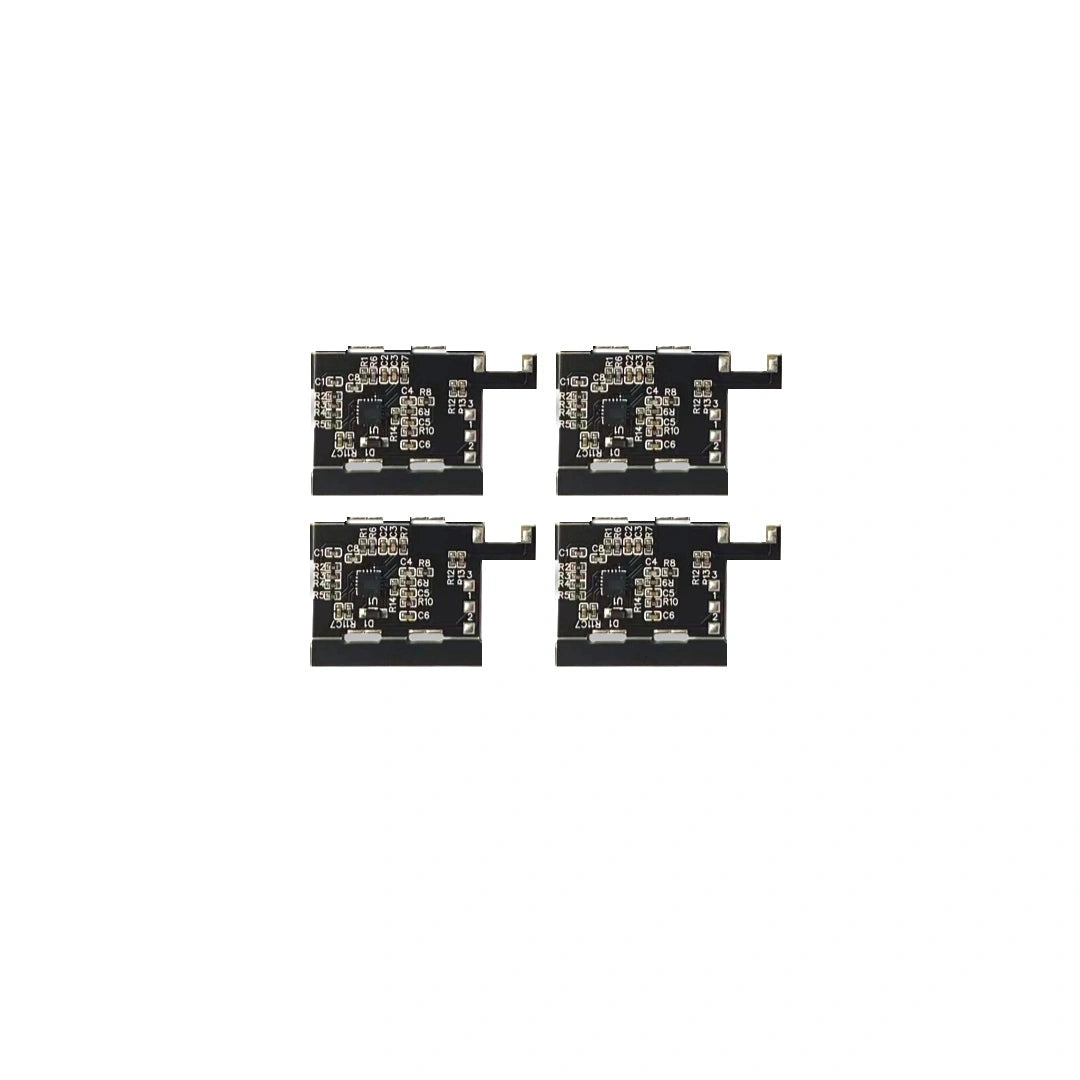

Si el chip de alimentación L3+ está dañado o no hay voltaje en el dominio de voltaje, este módulo U73 se puede usar como reemplazo. El módulo reductor de potencia L3+ U73 se puede utilizar en el control del circuito reductor L3+ 10V, en el tablero Hash sin material, oxidación grave y falta de material. El módulo tiene un total de 8 juntas de soldadura externas, no es necesario soldar 4 juntas de soldadura con cables y se puede conectar a 3 cables externos (el PIC no puede ajustar el voltaje) o 4 cables externos (el PIC puede ajustar el voltaje ).

  1. GND: El polo negativo de la fuente de alimentación está conectado a tierra.
  2. 12V: entrada de 12V
  3. ES: Señal de encendido, conectada al pin 3 de Q10
  4. HG: Controlado por el tubo MOS superior, conectado al pin 4 del tubo MOS superior
  5. LG: controlado por el tubo MOS inferior, conectado al pin 4 del tubo MOS inferior
  6. DAOUT: Conéctese a PIC, puede aceptar regulación de voltaje PIC
  7. FB (mos): entrada de retroalimentación, conectada al inductor grande L2, cerca del extremo MOS
  8. SW (salida): conecte al terminal de salida de la inductancia grande L2

Categoría

Módulo de alimentación reductor

Color de placa de circuito impreso

Verde

Tiempo de espera

3-14 días

chip de referencia

LM27402S 27402S

Codigo de AREA

U73

Cantidad mínima de pedido

10 piezas

Condición

Nuevo

Pasos de instalación del módulo U73:

  1. Primero retire el IC U73 original y use un multímetro para verificar si los 3 tubos MOS originales tienen algún problema. La resistencia normal de la inductancia grande L2 a tierra es de aproximadamente 40 ohmios.
  1. Coloque el módulo en el inductor como se indica arriba, conecte la almohadilla FB (mos) y la almohadilla SW (out) al inductor y use una pistola de aire y un soldador eléctrico para disipar el calor.
  1. Conecte GND al lado izquierdo del condensador C943, como se muestra arriba.
  1. Conecte 12 V al lado derecho del condensador C943, como se muestra arriba.
  1. Conecte la señal HG al cuarto pin del transistor MOS Q5, como se muestra en la figura anterior, preste atención para verificar si hay un cortocircuito.
  1. Conecte la señal LG al cuarto pin del transistor MOS Q4, como se muestra en la figura anterior, preste atención para verificar si hay un cortocircuito.
  1. Conecte la señal EN al pin 3 de Q10. Si este pin no está conectado, es un encendido forzado, lo que hará que el tablero de control no apague la fuente de alimentación del tablero hash.
  1. Retire la resistencia R24 y conecte la señal DAOUT a la posición que se muestra en la figura R24. Si esta señal no está conectada, el PIC no puede ajustar el voltaje y solo puede funcionar con un voltaje fijo.
