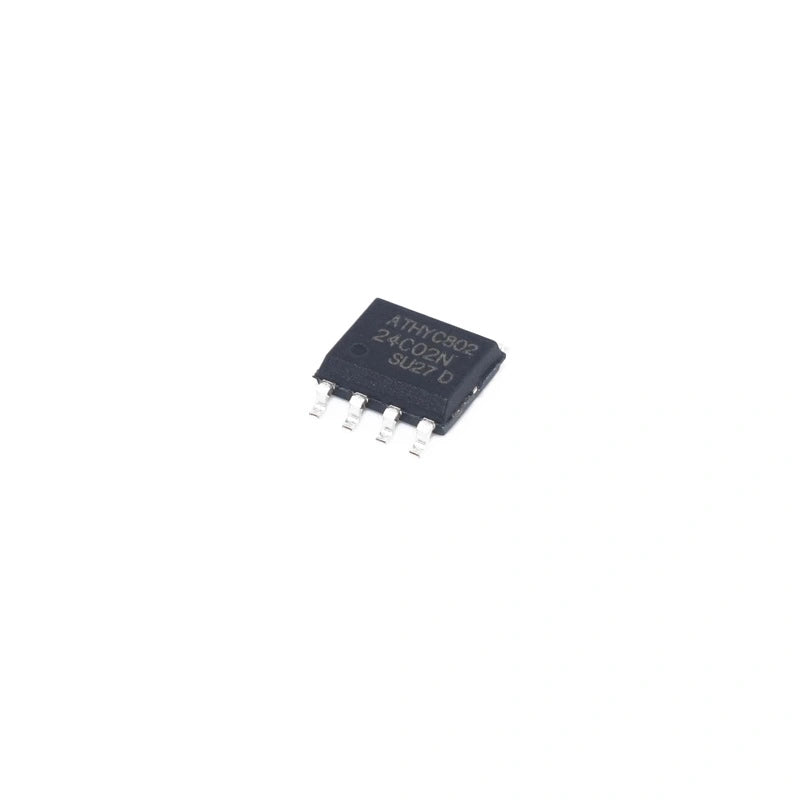

EEPROM AT24C02N de 2Kbit – Memoria de configuración de la placa hash Whatsminer M20S
El AT24C02N-10SU-2.7 es una EEPROM de 2Kbit (256×8) en un encapsulado 8-SOIC, que se comunica a través de un bus I²C de 400kHz. Funciona de 2.7V a 5.5V con un tiempo de ciclo de escritura de 5ms y un tiempo de acceso de 900ns. En la placa hash Whatsminer M20S, esta EEPROM almacena el número de serie de la placa, los datos de calibración del chip y los parámetros de funcionamiento que el firmware lee al inicio para identificar y configurar la placa hash.
Por qué los fallos de la EEPROM causan problemas de detección
Cuando el minero arranca, la placa de control lee la EEPROM de cada placa hash para identificar el modelo de la placa, el número de chips y las tablas de voltaje/frecuencia. Una EEPROM corrupta o defectuosa devuelve datos no válidos: el firmware se niega a iniciar el hashing en esa placa o aplica parámetros de funcionamiento incorrectos que causan errores inmediatos. Reemplazar la EEPROM y reprogramarla con los datos correctos restablece la identificación normal de la placa.
Procedimiento de sustitución
Retire la placa hash y localice el AT24C02N cerca del conector de datos; es un SOIC estándar de 8 pines. Desolde con aire caliente a 300–320°C, limpie las almohadillas e instale el nuevo chip con el pin 1 alineado. Después de soldar, programe la EEPROM con los datos correctos de la placa hash utilizando un programador I²C o la función de escritura incorporada del minero. Vuelva a instalar y verifique el inicio normal y la detección de la placa.
Especificaciones de la EEPROM AT24C02N
| Parámetro | Valor |
|---|---|
| Número de pieza | AT24C02N-10SU-2.7 |
| Fabricante | Microchip Technology |
| Tamaño de memoria | 2Kbit (256×8) |
| Interfaz | I²C (400kHz) |
| Voltaje de alimentación | 2.7V – 5.5V |
| Ciclo de escritura | 5ms |
| Rango de temperatura | -40°C a 85°C |
| Paquete | 8-SOIC |
| Condición | Nuevo (original) |
