Dispositivo de fijación de chip de estaño Avalon A3205 para Hashboard A1066, A1046 y A1047

Plantilla de estañado de chip ASIC Avalon A3205 | Reballing de Hashboard A1066, A1046, A1047

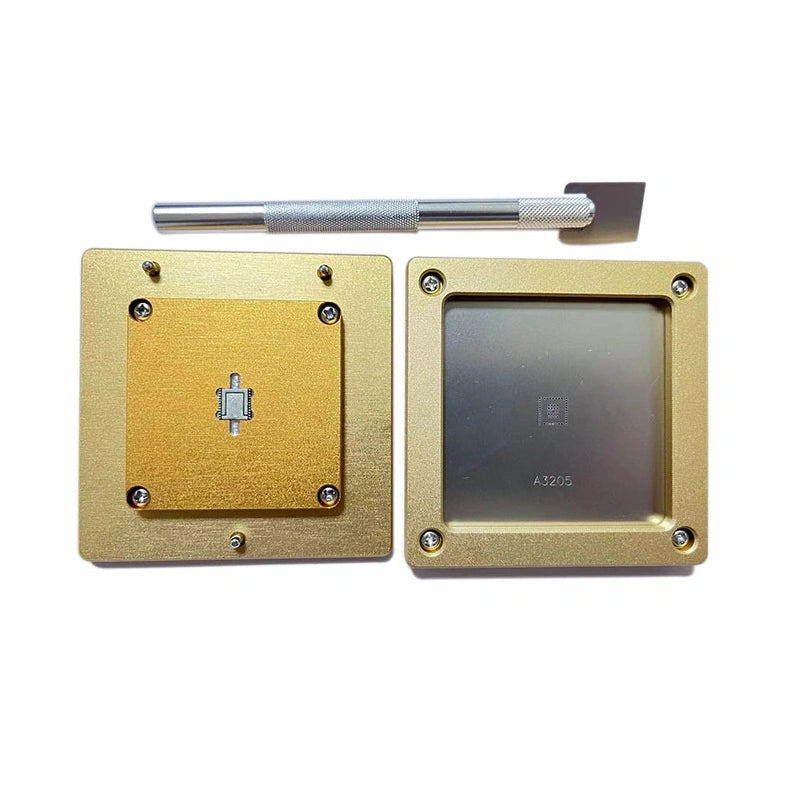

La plantilla de estañado de chip Avalon A3205 es una plantilla de reballing y un marco de posicionamiento mecanizados con precisión, utilizados para estañar el chip hash A3205 en las hashboards Avalon A1066, A1046 y A1047. La plantilla combina una placa de posicionamiento compuesta con una malla de acero inoxidable del tamaño del diseño de la almohadilla BGA A3205, la herramienta a la que recurre cuando un chip de hashboard necesita ser removido, reboleado y reinstalado limpiamente.

El reballing de un chip hash ASIC sin una herramienta de estañado adecuada es la causa más común de reparaciones fallidas de hashboards: bolas de soldadura desalineadas, puentes entre almohadillas adyacentes y un reflujo inconsistente, todo se debe al uso de herramientas improvisadas. La plantilla A3205 elimina esos modos de falla al sujetar el chip en una orientación fija mientras la plantilla deposita un patrón preciso de bolas de soldadura que coincide con el diseño de la almohadilla original. El resultado es un rendimiento de reballing consistente en todos los bancos de reparación.

Dónde encaja la herramienta de estañado Avalon A3205

• Hash board Avalon A1066 — Reballing de chips A3205 para reparación de placas y reemplazo a nivel de chip.
• Hash board Avalon A1046 — misma familia de chips A3205, misma plantilla de herramienta de estaño.
• Hash board Avalon A1047 — Reballing de chips A3205 en la variante de placa A1047.
• Recuperación a nivel de chip — recuperar chips A3205 de placas fallidas para su reutilización.
• Trabajo de producción en banco de reparaciones — rendimiento de reballing consistente en múltiples placas por día.

Construcción y uso

• Placa de posicionamiento compuesta — marco de plástico termoestable que sujeta el chip A3205 en una orientación precisa.
• Plantilla de malla de acero inoxidable — cortada con láser según el paso y la huella de la almohadilla BGA del A3205.
• Alineación de almohadillas OEM 1:1 — las posiciones de las bolas de soldadura coinciden exactamente con el diseño original de las almohadillas A3205.
• Bordes sin rebabas en las aberturas de la plantilla — liberación limpia de la pasta de soldadura en cada presión.
• Reutilizable — limpiar con alcohol isopropílico entre usos; esperar cientos de ciclos antes del desgaste de la plantilla.

Especificaciones de la plantilla de estañado Avalon A3205

Preguntas frecuentes — Plantilla de estañado Avalon A3205

P: ¿Cómo utilizo la plantilla para el reballing?
R: (1) Coloque el chip A3205 en el marco de posicionamiento compuesto, con las almohadillas hacia arriba; (2) Coloque la plantilla de malla de acero inoxidable sobre el chip; (3) Aplique pasta de soldadura con una espátula; (4) Levante la plantilla hacia arriba; (5) Reflúe el chip en un horno de reflujo o estación de aire caliente para formar las bolas.

P: ¿Puede la misma plantilla funcionar en hashboards A1166 / A1246?
R: No — las A1166 y A1246 utilizan diferentes chips hash (serie A3206 / A3208) con diferentes diseños BGA. Necesitará la plantilla de estañado correspondiente para esas generaciones de chips.

P: ¿Qué pasta de soldadura recomienda?
R: Pasta de reballing estándar SAC305 (Sn96.5/Ag3.0/Cu0.5) con el tamaño de bola apropiado para el paso BGA del A3205. Podemos recomendar marcas específicas; envíenos un correo electrónico con su perfil de reflujo.

P: ¿Cuánto dura la plantilla?
R: Con una limpieza adecuada entre usos (IPA + cepillo suave), espere entre 200 y 500 ciclos de reballing antes de que las aberturas de la plantilla comiencen a desgastarse y necesiten reemplazo.

P: ¿Precios al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios por volumen de kits completos de herramientas de reparación Avalon.

Productos relacionados

• Plantilla de reballing BGA Whatsminer H6 / H6OS
• Fuente de alimentación Avalon PSU3400-03 (A1346/A1366)
• Transistor NPN 2SD882T-P (Reparación de minero Avalon)
• Oscilador de cristal cerámico 813RN A0231 25MHz (Avalon 1166pro)

¿Bancos de reparación de Avalon que ejecutan hashboards de clase A3205 en volumen? Envíe un correo electrónico a contact@lys-sz.com para obtener precios de accesorios a granel y opciones de kits de reballing a juego. Envío mundial desde nuestro almacén de Shenzhen.
