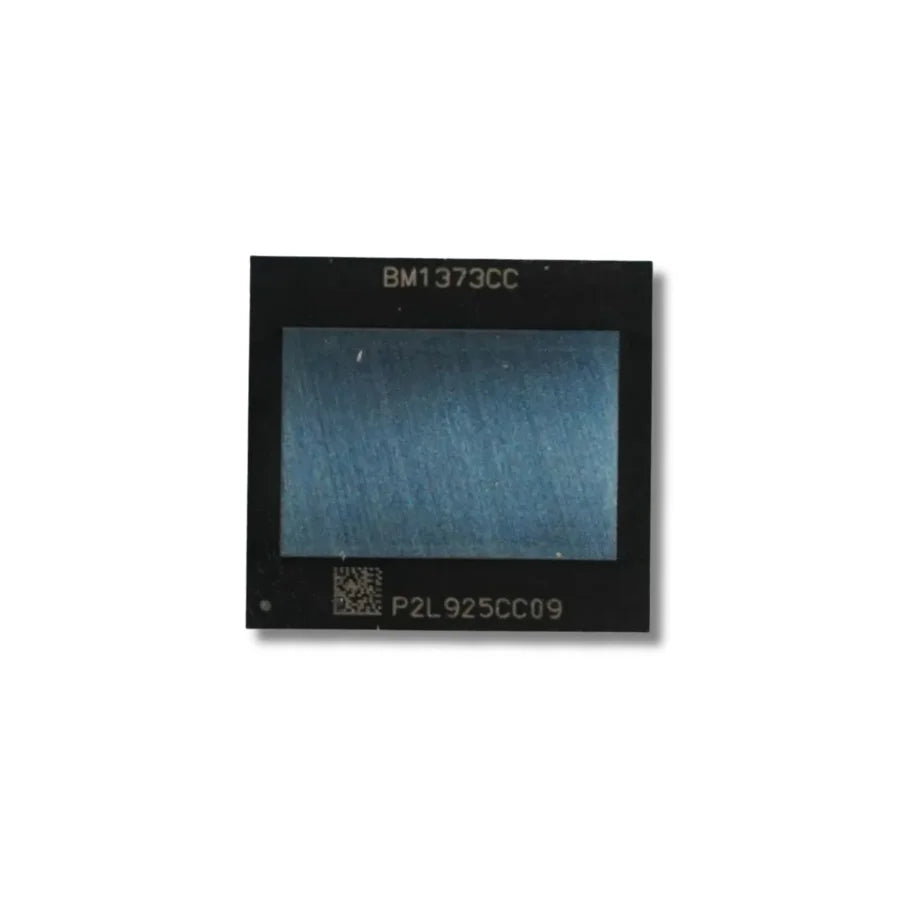

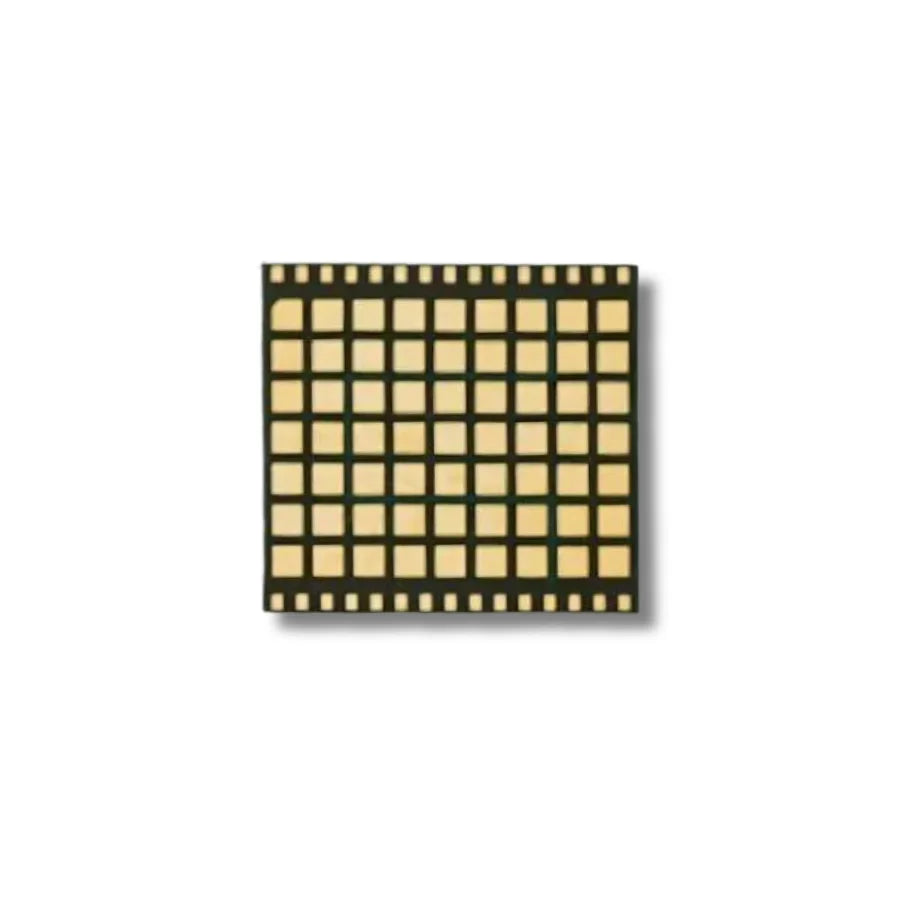

Chip ASIC BM1373 / BM1373CC – Reemplazo de Hashboard de Antminer S23 Hydro

Chip ASIC BM1373CC – Reemplazo de placa hash SHA-256 para Antminer S23 Hydro

El BM1373CC (también conocido como BM1373) es el chip ASIC SHA-256 central hecho a medida para la placa hash del minero Antminer S23 Hydro. Diseñado para un bajo consumo de energía, una salida de tasa de hash estable y un excelente comportamiento de disipación de calor, el BM1373CC es la pieza de repuesto estándar para la reparación de la placa hash del S23 Hydro, instalado en las posiciones de chip fallidas reportadas por el escaneo del kernel o el dispositivo de prueba para restaurar la placa a su tasa de hash completa.

BM1373CC en la placa hash del Antminer S23 Hydro

Las placas hash del S23 Hydro ejecutan una cadena de chips de la serie BM1373 cableados en serie a través de los convertidores buck por dominio. Un solo chip defectuoso rompe la cadena y desactiva todo el dominio de voltaje en el registro del kernel; múltiples chips defectuosos en diferentes dominios generalmente apuntan a un evento térmico o una falla en la línea de alimentación, en lugar de una falla a nivel de chip. El flujo de reparación estándar: leer las posiciones de los chips defectuosos del registro del kernel o del dispositivo de prueba BM1373, aislar la placa, volver a estañar las almohadillas sospechosas, quitar el chip defectuoso con aire caliente, colocar un nuevo BM1373CC, volver a soldar y volver a verificar en el dispositivo de prueba antes de reinstalar la placa hash en el minero.

Cuándo reemplazar el BM1373CC

Tres familias de síntomas en un S23 Hydro apuntan a una falla a nivel de chip en lugar de un problema de energía o refrigeración: (1) baja tasa de hash en comparación con el objetivo especificado con el minero estable, (2) fluctuación anormal de la tasa de hash visible en el desglose por placa del panel de control, y (3) errores de apagado/reinicio repetidos en una sola placa mientras el resto del minero funciona correctamente. En los tres casos, el cambio del BM1373CC defectuoso en la(s) posición(es) marcada(s) por el escaneo del kernel suele restaurar el funcionamiento normal sin ninguna otra intervención, y evita el costo de dar de baja toda la placa hash.

Procedimiento de reemplazo

Precaliente la placa hash del S23 Hydro a 130–150 °C con un precalentador IR para que la PCB se caliente de manera uniforme antes de retirar el chip. Use una estación de soldadura de aire caliente a 340–360 °C con una boquilla pequeña para levantar el BM1373CC defectuoso; el paquete es pequeño y está rodeado de pasivos muy juntos, así que proteja los componentes adyacentes con cinta Kapton. Limpie las almohadillas con fundente y malla de soldadura, coloque pasta fresca que coincida con el proceso de la placa (con plomo o sin plomo), coloque el nuevo BM1373CC con pinzas de vacío respetando la marca de orientación y luego vuelva a soldar. Verifique en el dispositivo de prueba de la serie BM1373 antes de reinstalar la placa hash en el minero y volver a presurizar el circuito de refrigeración.

Por qué la reparación a nivel de chip vale la pena en las placas S23 Hydro

Las placas hash de la clase S23 son unidades de reemplazo costosas, y la reparación a nivel de chip es la decisión económica correcta siempre que la falla se aísle a una o dos posiciones. Un reemplazo limpio del BM1373CC restaura la placa a su tasa de hash original, elimina la atenuación de la tasa de hash y el tiempo de inactividad que vienen con los chips degradados, y mantiene al minero generando ingresos en lugar de esperar a que se envíe un reemplazo de placa completa. En una flota, los ahorros acumulados en el costo de reemplazo de placas y el tiempo de inactividad son la diferencia entre reparar un sitio de manera rentable y verse obligado a desechar hardware utilizable.

Especificaciones del chip ASIC BM1373CC

Piezas de reparación de placas hash Antminer S23 Hydro / Bitmain relacionadas

• Chip ASIC BM1370BC – Antminer S21 Pro / S21 XP / S21+ / S21 Hydro
• Dispositivo de prueba universal para placas hash de Antminer – Serie S19 / S21 / T21
• Gel térmico azul DOWSIL TC-3080 8W/mK 1kg – TIM para placas hash de mineros ASIC
• Placa disipadora de calor para refrigeración por agua del minero Antminer S21 Hydro

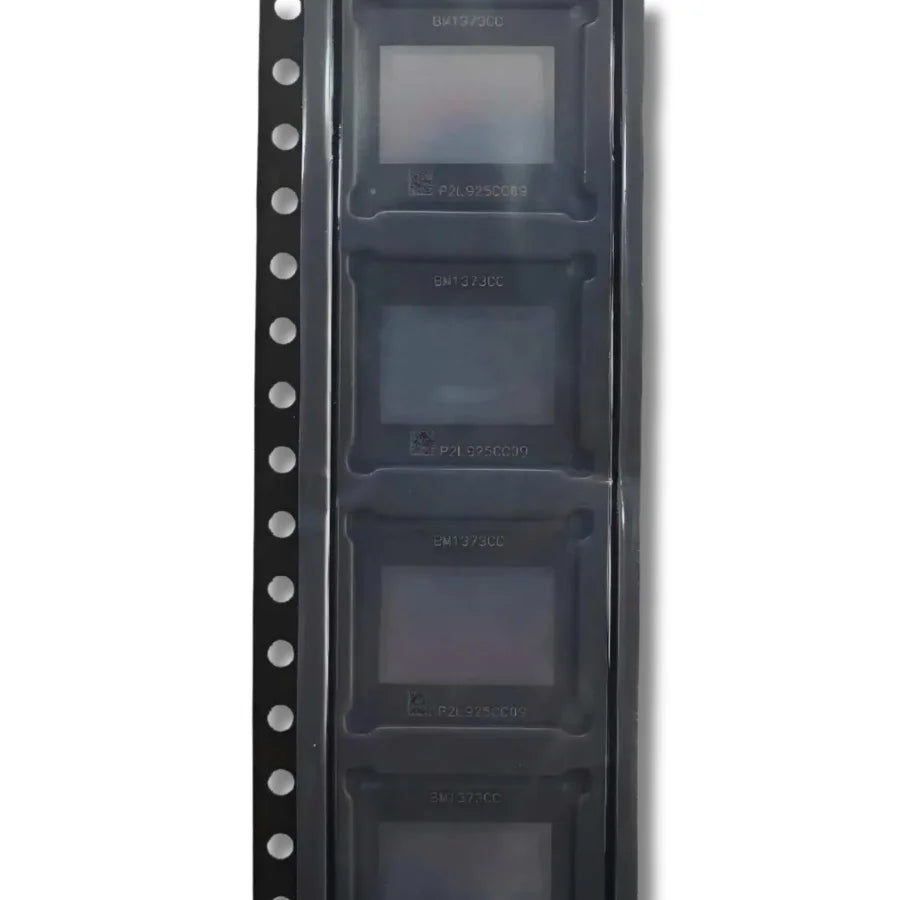

¿Repara placas hash S23 Hydro al por mayor o abastece un taller antes del despliegue de la flota? Contáctenos en contact@lys-sz.com para conocer los precios del BM1373CC por bandeja. Envío a todo el mundo desde nuestro almacén de Shenzhen.
