Diodo Schottky SMD DS26W 1206 para placa de hash Whatsminer M30

Diodo Schottky SMD DS26W 1206 | 60V / 2A SOD-123FL para reparación de Hashboard de Whatsminer M30

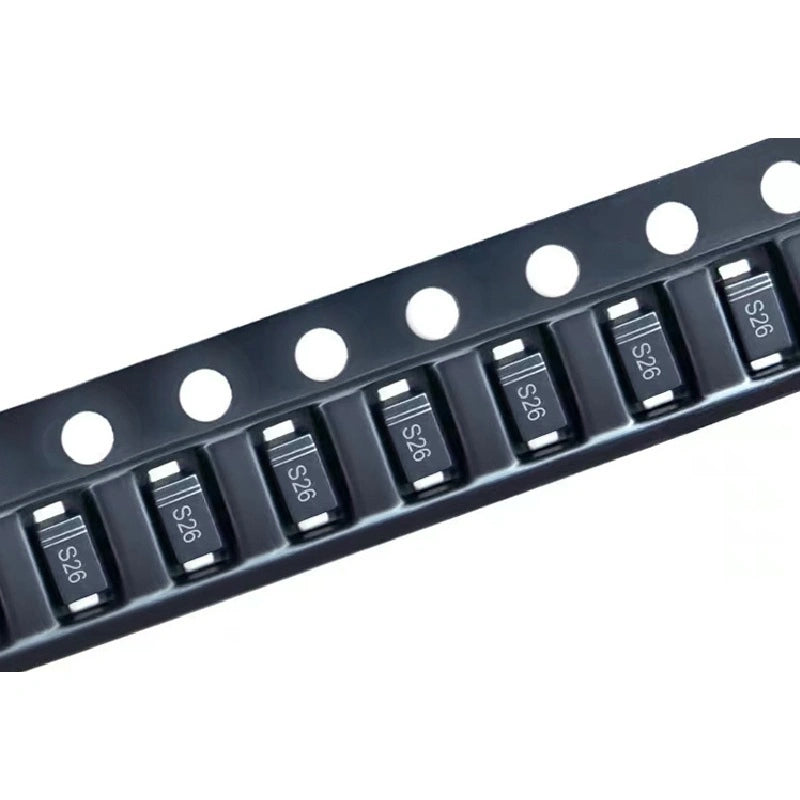

El DS26W (marcado en seda S26) es un diodo Schottky SMD 1206 de alto rendimiento en el encapsulado SOD-123FL. Se utiliza en el hashboard de Whatsminer M30 para rectificación de baja tensión y alta frecuencia, rueda libre y protección de polaridad en las etapas de conversión de energía local. Tensión inversa de 60V, corriente continua de 2A, unión metal-silicio con conducción de portadores mayoritarios — exactamente las características de bajo Vf y conmutación rápida necesarias para los raíles secundarios del hashboard.

Reemplazo directo cuando el original falla — los modos de fallo comunes incluyen unión en cortocircuito después de un evento transitorio, abierto después de una sobrecorriente sostenida o daño visible en el encapsulado. Un DS26W nuevo restaura el carril a su funcionamiento normal.

Cuándo reemplazar el DS26W

• Caída del carril local en el hashboard de Whatsminer M30 — diodo Schottky fallido rompiendo la ruta de rueda libre.
• Daño visible en el cuerpo del diodo — agrietamiento, ennegrecimiento o marcas de quemadura a nivel de la almohadilla.
• Fallo de escaneo del hashboard en un grupo de chips después de un evento transitorio — diodo fallido enmascarando el síntoma.
• Calor excesivo en el diodo bajo carga normal — unión degradada acercándose al final de su vida útil.

Especificaciones del diodo Schottky DS26W

Preguntas frecuentes — Diodo Schottky DS26W

P: ¿Cómo identifico el DS26W en la placa?

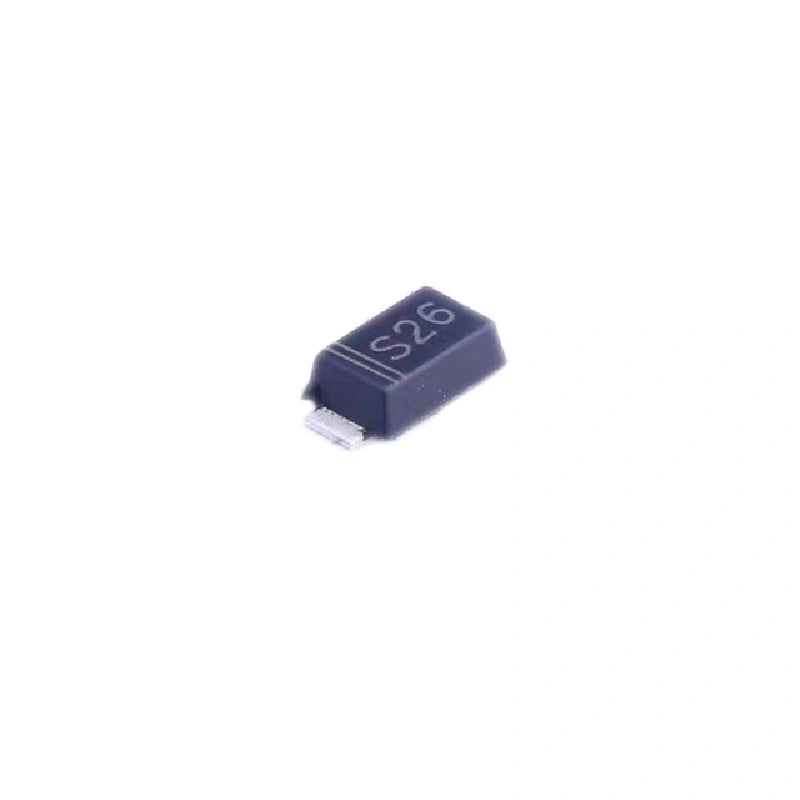

R: Marcado en seda "S26" en el encapsulado SOD-123FL — esa es la convención de marcado abreviada para el DS26W. El encapsulado en sí es el contorno SMD 1206 estándar.

P: ¿Cómo pruebo el diodo en el circuito?
R: Apague. Use el modo de prueba de diodos del DMM a través del diodo. Las lecturas saludables son ~0.3V en directa, OL en inversa. Un cortocircuito lee 0Ω en ambas direcciones. Un abierto lee OL en ambas direcciones. Para casos ambiguos, aísle un terminal y vuelva a medir para eliminar la realimentación.

P: ¿Perfil de retrabajo?
R: Retrabajo estándar con aire caliente para SOD-123FL. Precalentar a 100°C, aire caliente a 320°C con pasta de flujo. Haga coincidir la orientación de la banda del cátodo con la serigrafía antes de la refundición — la polaridad inversa fallará violentamente al encenderlo por primera vez.

P: ¿Precios al por mayor?
R: Sí — envíe un correo electrónico a contact@lys-sz.com para obtener precios por rollo de DS26W para bancos de reparación de hashboard M30.
