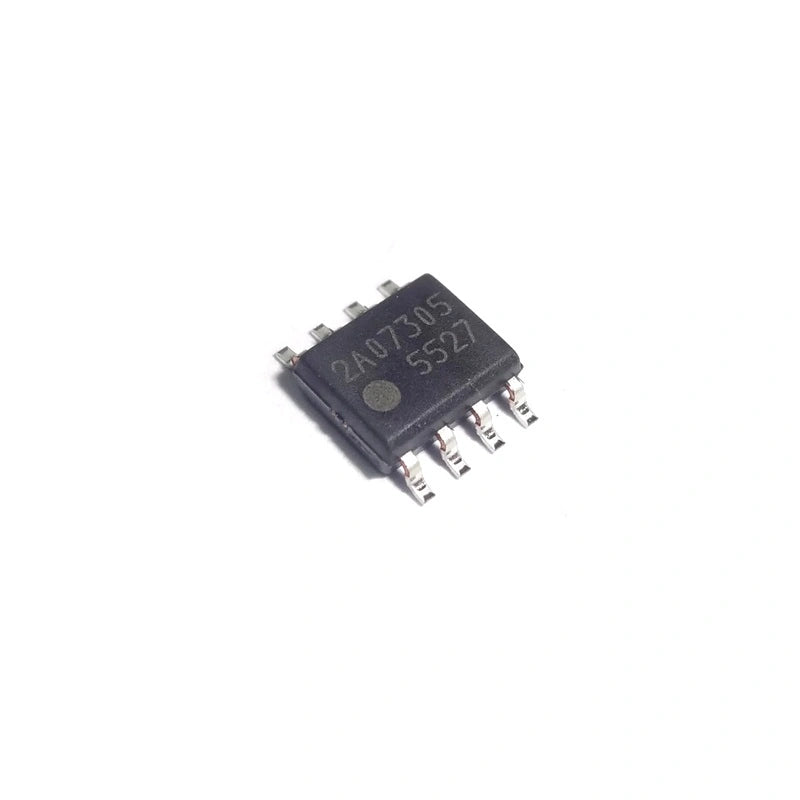

IC de control de fuente de alimentación conmutada de modo actual FA5527

FA5527 Circuito integrado controlador de SMPS en modo de corriente para reparación de fuentes de alimentación

Repare su fuente de alimentación con el circuito integrado controlador de fuente de alimentación conmutada en modo de corriente FA5527. Este avanzado CI conduce directamente los MOSFET de potencia, proporcionando una gestión de energía eficiente para las etapas primarias de SMPS / fuentes de alimentación para minería.

Construido sobre un proceso CMOS de alta tensión de ruptura, logrando un bajo consumo de energía y eficiencia energética. El circuito de arranque integrado de tensión de ruptura de 500 V reduce el consumo de energía en espera — una solución de fuente de alimentación compacta y rentable. Frecuencia de oscilación típica de 100 kHz con funciones de corte por sobrecarga en modo de enclavamiento y recuperación automática para una protección robusta contra fallos.

Características principales

• Circuito de arranque integrado de tensión de ruptura de 500 V para reducir la potencia en espera.
• Proceso CMOS de alta tensión de ruptura para bajo consumo de energía.
• Frecuencia de oscilación típica de 100 kHz.
• Función de corte por sobrecarga en modo de enclavamiento.
• Función de corte por sobrecarga con recuperación automática.
• Conducción directa de MOSFET de potencia.

Uso típico en reparación de fuentes de alimentación

• Controlador de riel auxiliar de fuente de alimentación para minería — fuentes de alimentación de espera / mantenimiento que necesitan arranque de 500 V.
• Reemplazo general de controlador SMPS — diseños flyback / forward de baja a media potencia.
• Reparación de adaptadores / cargadores — control primario eficiente de adaptador de corriente.
• Reacondicionamiento de producción — inventario masivo de controladores SMPS para flujo de trabajo de reconstrucción de fuentes de alimentación.

Especificaciones del FA5527

Preguntas frecuentes — Controlador SMPS FA5527

P: FA5527 vs FA8A01N — ¿cuál elegir?
R: Ambos son controladores SMPS en modo de corriente con arranque de 500 V, pero sus conjuntos de características difieren ligeramente. El FA5527 enfatiza la protección contra sobrecargas de enclavamiento + recuperación automática. El FA8A01N enfatiza la descarga del capacitor X + modo burst para una espera ultrabaja. Combine la pieza con su diseño de PCB existente — la sustitución depende de la compatibilidad de la asignación de pines.

P: ¿Cómo diagnostico un FA5527 fallido en una fuente de alimentación?
R: Signos típicos: la fuente de alimentación no arranca, no hay señal de conducción de puerta en el MOSFET primario, olor a quemado audible del CI. Verifique comprobando VCC en el pin del controlador — si está presente pero no hay conducción de puerta, es probable que el CI haya fallado.

P: ¿Qué significa el corte por sobrecarga en "modo de enclavamiento"?
R: Bajo sobrecarga, el controlador puede recuperarse automáticamente (intentar de nuevo después de un retraso) o bloquearse (requiere un reinicio manual / ciclo de encendido). El FA5527 admite ambos modos — la elección depende del diseño de la aplicación.

P: ¿Precios al por mayor para talleres de reparación de fuentes de alimentación?
R: Sí — envíe un correo electrónico a contact@lys-sz.com con su volumen mensual de reparación de fuentes de alimentación para obtener precios por niveles de FA5527 por tubo.
