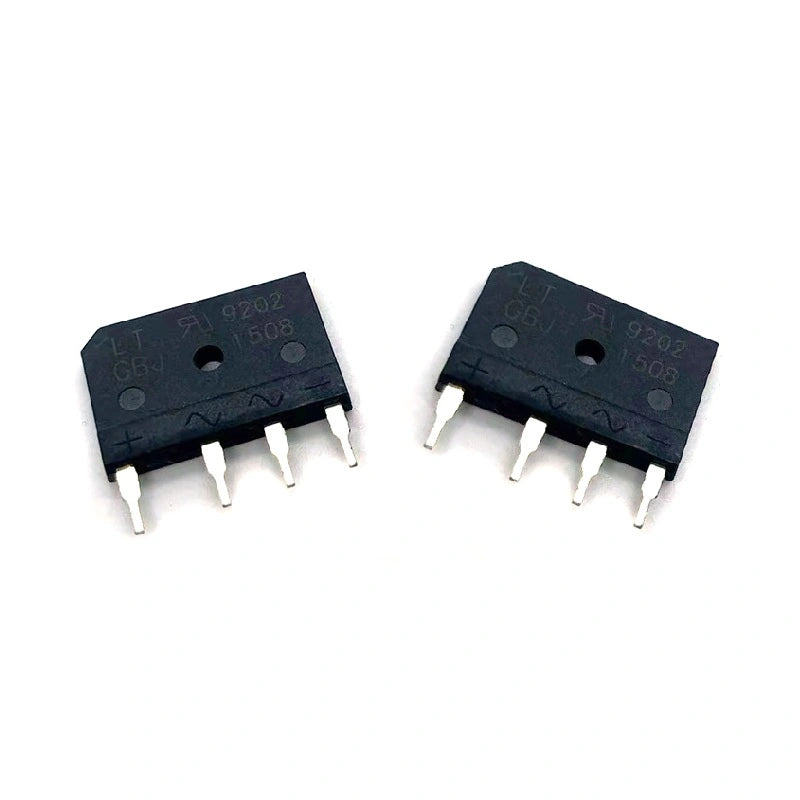

GBJ1508 Diodo rectificador de puente pasivado de vidrio de 15 A y 800 V para fuente de alimentación

Diodo rectificador de puente GBJ1508 | Puente pasivado de vidrio de 15A 800V para reparación de fuentes de alimentación

El GBJ1508 es un diodo rectificador de puente monofásico pasivado de vidrio de 15A 800V en el encapsulado GBJ, el rectificador de puente AC a DC en el lado primario de la mayoría de los diseños de fuentes de alimentación ASIC. Reemplazar el puente es la ruta de recuperación estándar cuando una fuente de alimentación recibe entrada de CA pero no produce voltaje de bus de CC (uno o más diodos en el puente están en cortocircuito).

La estructura moldeada pasivada de vidrio proporciona mayor durabilidad y protección ambiental. Resistencia dieléctrica de caja de 1500VRMS, tolerancia a sobrecarga de pico de 240A, baja fuga inversa. Rectificador estándar del lado primario de la fuente de alimentación con un fuerte margen para una entrada de minería típica de 220-240 VCA.

Cuándo reemplazar el GBJ1508

• La fuente de alimentación recibe entrada de CA pero el bus de CC está muerto — uno o más diodos en el puente en cortocircuito.
• La prueba de diodos del multímetro entre entrada/salida muestra una caída incorrecta o un cortocircuito.
• Daño visible en el cuerpo del puente — quemado, agrietado o descolorido.
• El fusible se quemó en la entrada de CA después de un evento de sobretensión — el puente es típicamente la siguiente pieza a inspeccionar.

Especificaciones del rectificador de puente GBJ1508

Preguntas frecuentes — Rectificador de puente GBJ1508

P: ¿Cómo pruebo el puente?
R: Desconecte y descargue los condensadores de bulk de la fuente de alimentación. Multímetro en modo de prueba de diodos: conecte entre cada pin de entrada de CA y cada pin de salida de CC. Un puente en buen estado muestra ~0.6-0.7V en sentido directo y OL en sentido inverso. Un diodo en cortocircuito muestra ~0V en ambos sentidos; uno abierto muestra OL en ambos sentidos. Cualquier unión defectuosa significa reemplazar todo el puente.

P: ¿Puedo sustituir un puente de mayor corriente?
R: Sí, sustituir un puente de 25A o 35A con la misma clasificación de 800V+ y la misma huella del encapsulado es seguro y proporciona mayor margen térmico. Verifique que el patrón de orificios de montaje y la disposición de los pines coincidan antes de colocarlo.

P: ¿Importa la clasificación de 800V frente a 1000V?
R: Para una entrada de minería de 220-240 VCA, 800V es suficiente (pico ~340V × √2 = 480V en el peor de los casos, muy por debajo de 800V). Las variantes de 1000V ofrecen más margen contra sobretensiones transitorias, pero no son estrictamente necesarias.

P: ¿Precios al por mayor?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios por cantidad de bandeja.
