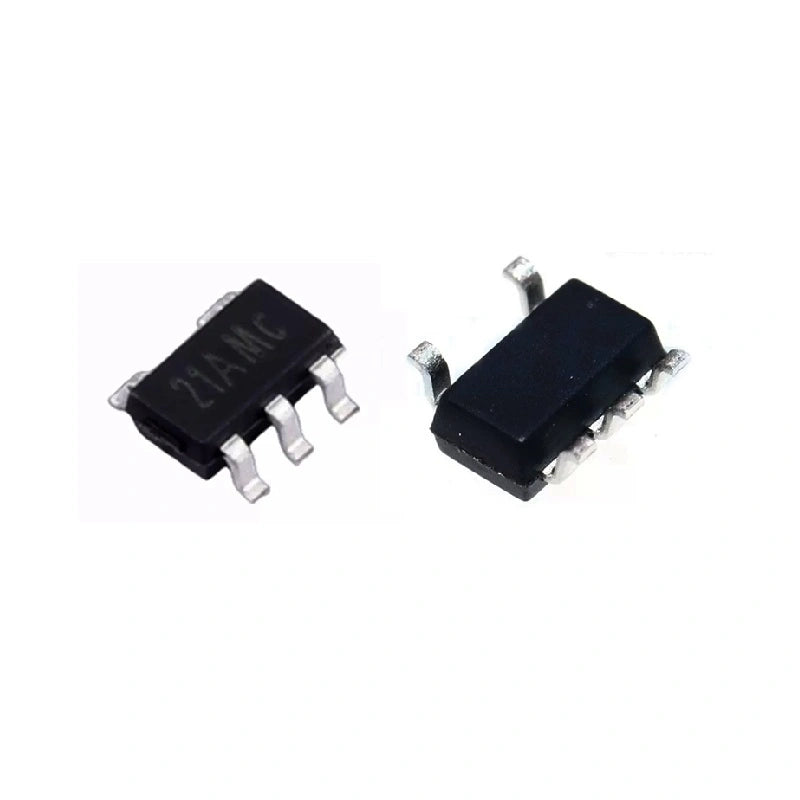

Chip amplificador de voltaje de la placa de control Whatsminer LM321A-TR 21AMC

Amplificador operacional único LM321A-TR | Marca de serigrafía "21AMC" para la reparación de la placa de control de Whatsminer

El LM321A-TR (marca de serigrafía 21AMC) es un amplificador operacional único de alto voltaje de alimentación utilizado en las placas de control de Whatsminer para el acondicionamiento de señales, la interfaz del sensor y la retroalimentación del módulo de potencia. El amplio rango de alimentación de 3V a 36V cubre tanto los rieles lógicos de bajo voltaje como las aplicaciones de bucle de control de mayor voltaje.

Especificaciones principales: corriente de alimentación de 100µA por canal, ancho de banda de 0,9MHz, velocidad de respuesta de 0,5V/µs, voltaje de offset máximo de +3mV, deriva de offset de 7µV/°C, salida riel a riel, rango de modo común de entrada incluye tierra, supresión EMI de 71dB a 1GHz, temperatura de funcionamiento de -40°C a +125°C.

Cuándo reemplazar el LM321A-TR

• Fallo en la cadena de acondicionamiento de señal de la placa de control — la salida del sensor está atascada o se desvía.
• Retroalimentación inestable del módulo de potencia — la oscilación del bucle de control se atribuye a la degradación del amplificador operacional.
• Daño visible en el chip 21AMC marcado con serigrafía — quemado o agrietado.
• La deriva del voltaje de offset excede la especificación — el chip envejeció fuera de tolerancia.

Especificaciones del LM321A-TR

Preguntas frecuentes — Amplificador operacional LM321A-TR

P: ¿Cómo confirmo que el amplificador operacional es la pieza defectuosa?
R: Sonda el pin de salida con un osciloscopio mientras se aplica una señal de entrada conocida. Un amplificador operacional saludable produce la salida esperada multiplicada por la ganancia. Fallido = atascado en un riel, oscilando o produciendo ruido aleatorio no relacionado con la entrada.

P: ¿Puedo sustituir otro amplificador operacional de una sola fuente?
R: Verifique que el rango de voltaje de alimentación, el ancho de banda, la velocidad de respuesta y las especificaciones de offset coincidan. Diferentes amplificadores operacionales con la misma configuración de pines (familia SOT-23-5 simple) pueden funcionar, pero un ancho de banda o velocidad de respuesta no coincidentes pueden romper la estabilidad del bucle de control.

P: ¿Perfil de retrabajo?
R: Aire caliente a 320°C con pasta de flujo. El LM321A-TR generalmente se envía en SOT-23-5 — pequeño, sensible al choque térmico. Precaliente la placa a 100°C antes de retrabajar.

P: ¿Precios al por mayor?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete.

Productos relacionados

• LM358 LM358DR Amplificador operacional dual (PSU de Whatsminer)
• LM2904DR2G Amplificador operacional dual (PSU de Whatsminer P21)
• Amplificador de voltaje SGM8304 (Placa de control de Whatsminer)
• Placa de control Whatsminer CB4 V10 H6

¿Bancos de reparación de placas de control de Whatsminer que almacenan amplificadores operacionales LM321A-TR en volumen? Envíe un correo electrónico a contact@lys-sz.com para precios en cinta y carrete. Envío a todo el mundo desde nuestro almacén de Shenzhen.
