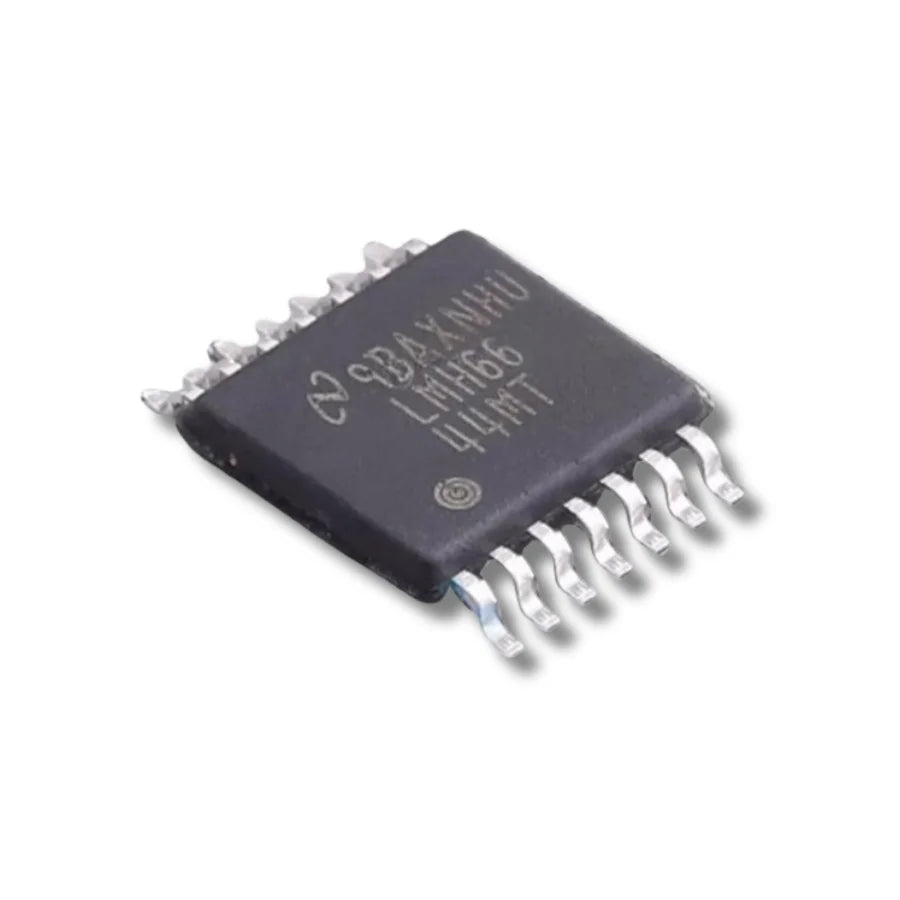

LMH6644 Amplificador operacional cuádruple SOIC14 – Reparación de placa hash Antminer S21+ Hydro

Amplificador operacional cuádruple LMH6644 – Op-Amp SOIC14 para acondicionamiento de señales de la placa hash Antminer S21+ Hydro

El LMH6644 es un amplificador operacional de cuatro canales de alta velocidad con salida rail-to-rail y realimentación de tensión utilizado en la placa hash Antminer S21+ Hydro. Integra cuatro amplificadores operacionales independientes en un único encapsulado SMD SOIC14, diseñado específicamente para los circuitos de muestreo de señales de alta velocidad, detección de corriente y almacenamiento de señales que rodean los chips hash ASIC. En la placa S21+ Hydro, se ubica en la ruta de acondicionamiento de señales, un componente esencial para el muestreo de tensión, el control de realimentación y la amplificación de señales que regresan a la MCU de control principal.

Principales características eléctricas: ancho de banda de ganancia de 130 MHz, tasa de subida de 135 V/μs, corriente de salida lineal de 75 mA por canal y un amplio rango de alimentación de 2,7–12,8 V que coincide con los rieles de 5 V de la placa de minería. La salida rail-to-rail se mantiene dentro de los 40 mV de cualquiera de los rieles de alimentación, por lo que las señales de muestreo débiles del chip hash se transmiten sin atenuación.

Función en el circuito de la placa hash S21+ Hydro

En la placa S21+ Hydro, el LMH6644 es responsable de almacenar, amplificar y filtrar las señales de muestreo de corriente y tensión del chip ASIC. Adquiere las señales analógicas de tensión de funcionamiento y corriente de carga en tiempo real provenientes del chip hash, las normaliza a señales de tensión de nivel estándar y las devuelve a la MCU de control principal para completar la regulación de tensión de lazo cerrado, la protección contra sobretensiones y sobrecorrientes, y el monitoreo de la potencia de cálculo. Un solo LMH6644 cubre hasta cuatro canales de muestreo independientes, lo que significa que un solo dispositivo defectuoso puede desactivar silenciosamente cuatro rutas de realimentación a la vez.

Cuándo reemplazar el LMH6644 — Síntomas de falla y diagnóstico

Una falla del LMH6644 — avería interna de un canal, deriva excesiva del offset o cortocircuitos/circuitos abiertos en la salida — provoca tensiones de señal anormales en el chip ASIC S21+ Hydro, lo que generalmente se manifiesta como inestabilidad general del sistema: caída del hash rate, desconexiones de la placa registradas en el log del kernel o el apagado del minero por protección cuando debería estar funcionando normalmente.

Procedimiento de diagnóstico de fallas: use un multímetro para medir los pines de alimentación del LMH6644 y sus pines de entrada/salida en la placa. Si el nivel de salida es fijo y ya no está correlacionado con la señal de entrada, el chip está dañado y debe reemplazarse.

Estándar de reemplazo — Solo LMH6644 original

La sustitución no es una opción. Solo deben utilizarse dispositivos LMH6644 originales. Los amplificadores operacionales de propósito general de baja velocidad no pueden sustituirlo: carecen del ancho de banda (130 MHz) y de la corriente de salida (75 mA/canal) necesarios para acondicionar limpiamente las señales de muestreo del S21+ Hydro, y la instalación de uno continuará causando tensiones de señal anormales en el chip ASIC, el síntoma exacto que se intentaba reparar. El dispositivo de reemplazo que suministramos coincide con el original en todas las especificaciones eléctricas y de encapsulado.

Soldadura y verificación posterior al reemplazo

El manejo antiestático es obligatorio en todo momento: pulsera de muñeca conectada a tierra, tapete de trabajo seguro para ESD y herramientas ionizadas. Desuelde el LMH6644 defectuoso con un perfil de retrabajo de aire caliente SMD SOIC14 de baja temperatura para evitar dañar las finas pistas de la placa hash S21+ Hydro. Limpie las almohadillas con flux y malla, coloque el nuevo LMH6644 alineado con el pin 1 y vuelva a soldar con el mismo perfil de baja temperatura.

Verificación posterior al reemplazo: vuelva a poner el minero en línea y pruebe la tensión de la señal de muestreo de los chips ASIC bajo carga completa. Si la señal regresa a su rango estándar y el hash rate se estabiliza según las especificaciones, la reparación está completa.

Especificaciones eléctricas principales del LMH6644

Piezas relacionadas para la reparación de la placa hash Antminer S21+ Hydro

• SGM8304YTS14 Amplificador operacional cuádruple de 100 MHz — IC de acondicionamiento de señales hermano para Antminer S21
• Chip ASIC BM1370BC — Antminer S21+ / S21 Pro / S21 XP / S21 Hydro
• Plantilla para pasta térmica Antminer S21+ Hyd — Herramienta de reparación de placa hash
• Dispositivo de prueba universal para placa hash Antminer — Verificación posterior a la reparación

¿Repara placas hash S21+ Hydro en volumen o mantiene amplificadores operacionales de repuesto para un banco de reparación? Contáctenos en contact@lys-sz.com para precios de LMH6644 en cantidades por bandeja. Envíos a todo el mundo desde nuestro almacén de Shenzhen.
