Circuito de monitoreo por microprocesador MAX809REUR+T para placa de control Antminer S19K Pro

Circuito de monitoreo de microprocesador MAX809REUR+T | Vigilancia de fuente de alimentación para la placa de control Antminer S19K Pro C76

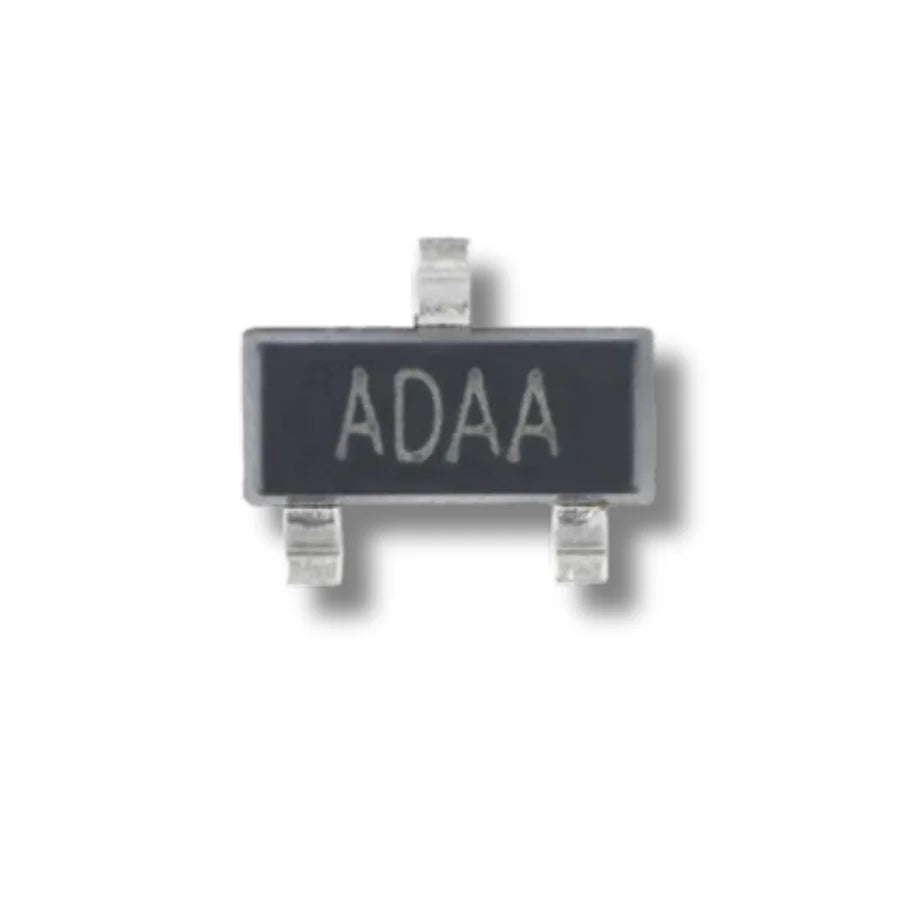

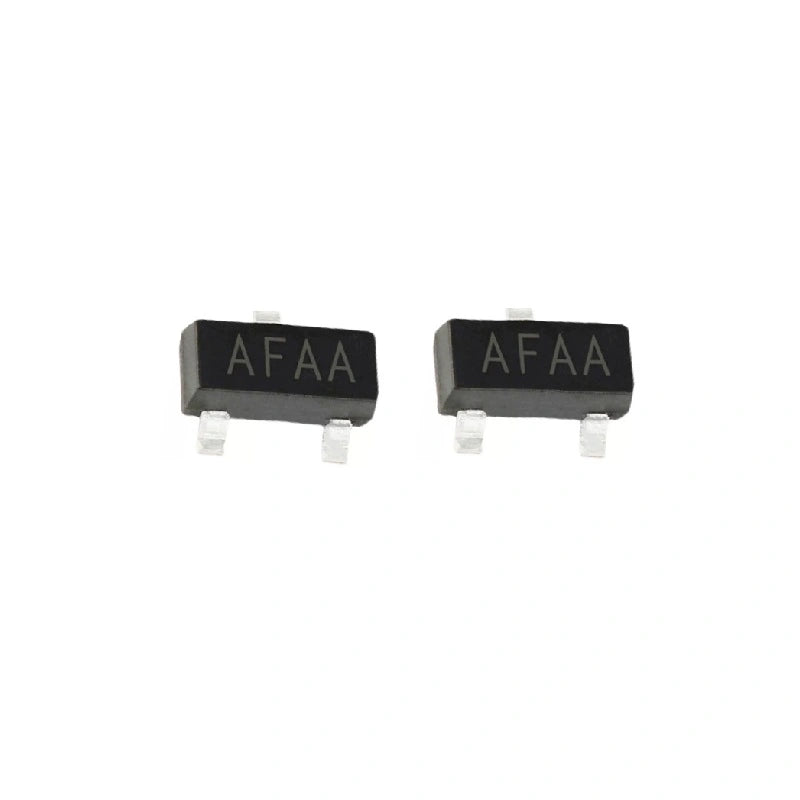

El MAX809REUR+T es un circuito de monitoreo de voltaje de suministro de microprocesador utilizado en la placa de control Antminer S19K Pro C76 A113D. Monitorea con precisión los rieles de suministro de +2.5V, +3V, +3.3V y +5V, proporcionando un control de reinicio y protección precisos para el microprocesador principal de la placa de control. No requiere componentes externos ni ajustes; es un reemplazo directo cuando el original falla.

Cuando este chip falla o se desvía de sus especificaciones, la placa de control puede quedarse bloqueada en estado de reinicio, reiniciarse repetidamente al encenderse o no iniciarse correctamente después de un breve fallo en la red eléctrica. Síntoma común: la placa de control no muestra actividad de LED aunque todos los rieles miden correctamente con un multímetro; el circuito de vigilancia nunca libera al microprocesador del reinicio.

Cuándo reemplazar el MAX809REUR+T

• Placa de control atascada en reinicio: el procesador principal nunca se inicia, no hay actividad de arranque a pesar de que los rieles están sanos.
• Reinicios repetidos al encenderse: el circuito de vigilancia se activa prematuramente.
• Falla al recuperarse después de un breve fallo en la red eléctrica: el pulso de encendido (POR) no se genera correctamente.
• Daño visible en el encapsulado del IC después de un evento de falla.

Especificaciones del MAX809REUR+T

Preguntas frecuentes — IC de monitoreo MAX809REUR+T

P: ¿Cómo confirmo que el MAX809REUR+T es la pieza defectuosa?
R: Mida la salida del pin RESET con la placa de control encendida. Un chip sano libera el reinicio (el pin se eleva a alto) dentro de los 140 ms de que todos los rieles monitoreados alcancen niveles válidos. Un pin de reinicio atascado en bajo con todos los rieles confirmados como sanos en un multímetro = chip de monitoreo defectuoso.

P: ¿Qué modelos de Antminer usan esta variante exacta de monitor?
R: Confirmado para la placa de control S19K Pro C76 A113D. Otros modelos de Antminer pueden usar la misma familia de chips pero variantes de número de pieza diferentes (umbrales de reinicio diferentes). Haga coincidir la marca de seda en el chip defectuoso.

P: ¿Perfil de retrabajo?
R: Encapsulado pequeño SOT-23-3: aire caliente a 320 °C con pasta de fundente, tiempo de permanencia muy corto. Fácil de sobrecalentar el pequeño encapsulado; precaliente la placa a 100 °C primero para reducir el choque térmico.

P: ¿Precios al por mayor?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para conocer las cantidades en cinta y carrete de stock de MAX809REUR+T para bancos de reparación de placas de control S19K Pro.
