Rectificador Schottky MBRF20100CT para fuente de alimentación Whatsminer P221B P222B
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product

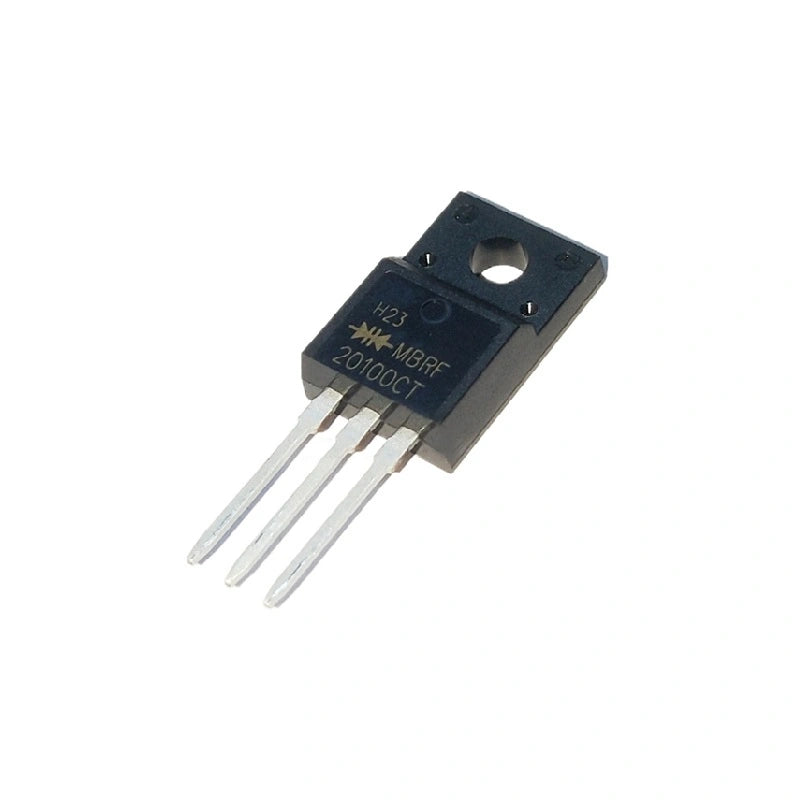

Rectificador Schottky MBRF20100CT 100V 20A – Reparación de PSU Whatsminer P221B / P222B
El MBRF20100CT es un rectificador de barrera Schottky de doble cátodo común con una clasificación de 100V / 20A en total (10A por rama), empaquetado en una carcasa de orificio pasante ITO-220AB con pestaña aislada. Es el rectificador del lado secundario en las fuentes de alimentación Whatsminer P221B y P222B, donde se encuentra a través del transformador de salida de 12V y rectifica la forma de onda de conmutación de alta frecuencia en CC limpia. Cuando este rectificador falla (típicamente una rama en cortocircuito por sobrecorriente sostenida), la PSU pierde su línea de 12V y el minero deja de consumir energía.
Por qué un Schottky para el secundario
Los P221B / P222B conmutan a alta frecuencia (60-150kHz). A esas velocidades, los rectificadores de silicio ordinarios desperdician energía en el intervalo de recuperación; la caída directa de ~0.7V del MBRF20100CT y el tiempo de recuperación inversa insignificante mantienen bajas las pérdidas en el lado secundario. La pestaña aislada ITO-220AB también permite que la pieza se atornille directamente a un disipador de calor sin una arandela de mica adicional, un factor real cuando la PSU funciona al 80%+ de ciclo durante años.
Procedimiento de reemplazo
Desconecte la PSU de la red eléctrica y deje que los condensadores de gran capacidad se descarguen durante 5 minutos. Identifique el MBRF20100CT defectuoso: una rama en cortocircuito muestra ~0Ω de ánodo a cátodo en ambas direcciones en un multímetro. Retire el tornillo del disipador de calor, desuelde los tres cables de la placa del lado secundario, coloque el nuevo rectificador con pasta térmica fresca en la pestaña, apriete el tornillo del disipador de calor según las especificaciones de fábrica, suelde los cables. Pruebe la PSU en banco antes de volver a colocarla en el minero.
Especificaciones del MBRF20100CT
| Parámetro | Valor |
|---|---|
| Número de pieza | MBRF20100CT |
| Tipo | Rectificador Schottky de doble cátodo común |
| Tensión inversa | 100V |
| Corriente directa | 20A en total (10A por rama) |
| Tensión directa | ~0.7V a 10A |
| Paquete | Orificio pasante ITO-220AB, pestaña aislada |
| Recuperación inversa | Insignificante (Schottky) |
| Compatibilidad | Lado secundario de la PSU Whatsminer P221B / P222B |
| Temperatura de funcionamiento | -65°C a +175°C de unión |
| Estado | Nuevo |
Piezas de PSU Whatsminer P221B / P222B relacionadas
- PSU Whatsminer P222B – M30 / M50 / M60
- MOSFET IPW65R029CFD7 – Whatsminer P222B / P221B
- Controlador de compuerta SLM346CK-DG – P221B / P222B / P221C / P222C
- Controlador PWM OB2268CP – PSU Whatsminer P222B
¿Almacena MBRF20100CT para una línea de reparación P221B / P222B? Contáctenos en contact@lys-sz.com para precios por bandeja. Envío a todo el mundo desde nuestro almacén en Shenzhen.
