Preciso y versátil: sensor de corriente de salida analógica bidireccional MCA11503

Presentamos el MCA11503, un sensor de corriente de salida analógico bidireccional totalmente integrado diseñado para ofrecer alta precisión y versatilidad. Con su rendimiento excepcional y su bajo nivel de ruido inherente, este sensor de corriente proporciona una medición de corriente precisa tanto en aplicaciones de CA como de CC.

El MCA11503 cuenta con un alto ancho de banda de 1,5 MHz (3 dB), lo que garantiza una excelente respuesta de frecuencia y un rápido tiempo de respuesta de salida de 300 ns (típico). Su baja resistencia primaria de 0,9 mΩ minimiza la pérdida de energía y mejora la eficiencia en aplicaciones de detección de corriente.

Alto ancho de banda y bajo nivel de ruido: Sensor de corriente MCA11503 ±5A para aplicaciones de energía

Al funcionar con una única fuente de alimentación de 3,3 V, el MCA11503 presenta un bajo consumo de energía de 4,5 mA (típico), lo que lo hace adecuado para diseños sensibles a la energía. El dispositivo ofrece un pin de referencia de corriente cero (Vref) para una calibración conveniente y detección de fallas de sobrecorriente para mayor seguridad.

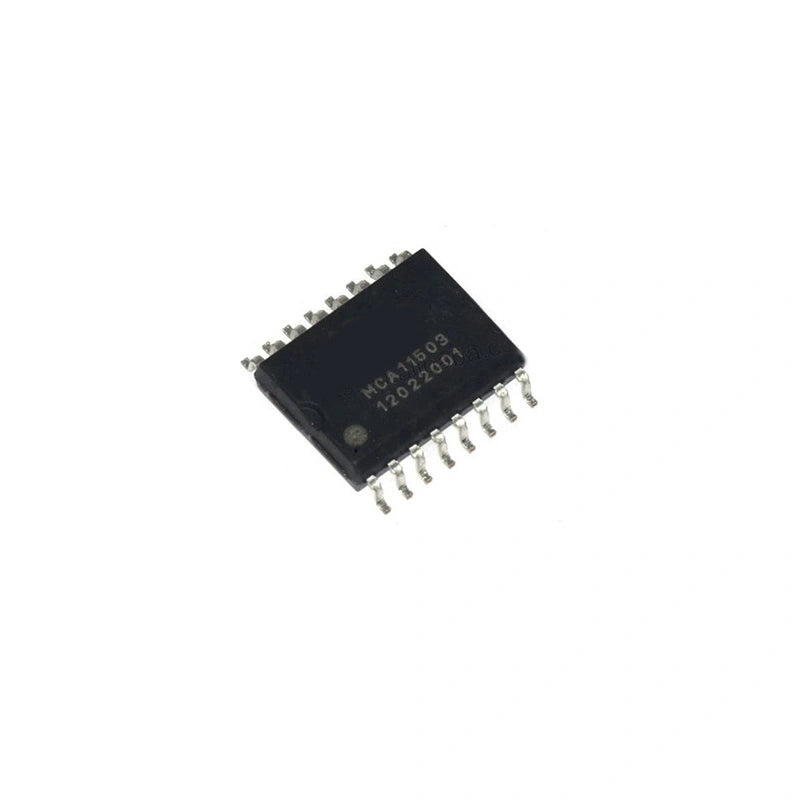

Empaquetado en un paquete SOIC-16 que cumple con RoHS/REACH, el MCA11503 está diseñado para soportar un amplio rango de temperaturas de funcionamiento de -40 a +105 °C. Cuenta con la certificación UL/IEC/EN60950-1, lo que garantiza confiabilidad y cumplimiento de estrictos estándares de seguridad. El dispositivo también proporciona un voltaje de rigidez dieléctrica de 4,8 kV y un voltaje de aislamiento básico de 1097 VRMS, lo que ofrece un aislamiento reforzado para mayor protección.

Ideal para bucles de retroalimentación de detección de corriente en control de motores, inversores, fuentes de alimentación y otras aplicaciones de energía, incluidas aquellas que utilizan etapas de potencia basadas en SiC y GaN de banda ancha de conmutación rápida, el MCA11503 ofrece un rendimiento de detección de corriente preciso y confiable.

Características técnicas:
