NTMFS5C604NLT1G 5C604L Chip MOS para placa hash Antminer S19 Hydro HHB28601

NTMFS5C604NLT1G 5C604L MOSFET de canal N | Transistor de potencia de ultra baja Rds(on) de 60V / 287A en encapsulado DFN-5 para reparación de placa hash Antminer S19 Hydro HHB28601

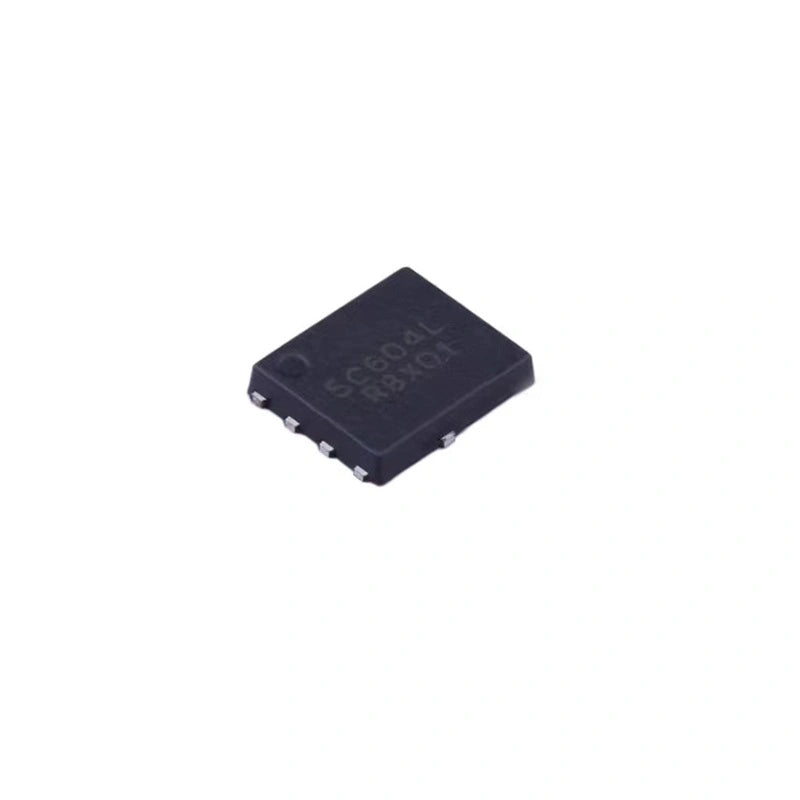

El NTMFS5C604NLT1G (marcado en serigrafía 5C604L) es el MOSFET de potencia de canal N utilizado en la placa hash Antminer S19 Hydro HHB28601 para la conmutación del voltaje del núcleo ASIC. Reemplazo directo cuando falla el MOSFET original: restaura el riel de voltaje del núcleo y elimina los fallos de escaneo de cadena, errores de reconocimiento de placa hash y síntomas de riel muerto causados por un MOSFET de la etapa de potencia degradado en una placa S19 Hydro.

Clasificado para 60V de voltaje de ruptura drenador-fuente (Vds) y 287A de corriente de drenaje continua. La resistencia de encendido de 1.2mΩ (Rds(on)) minimiza la pérdida de conducción a las altas corrientes típicas del trabajo del núcleo de la placa hash S19 Hydro, lo cual es importante porque los mineros hydro operan con cargas sostenidas que exigen mucho a los MOSFET marginales. El compacto encapsulado de montaje superficial DFN-5 coincide con el diseño de pads OEM de la línea de producción de la placa hash HHB28601.

Cuándo reemplazar el NTMFS5C604NL

• La placa hash aparece como ausente en el panel de control del minero: el MOSFET de la etapa de potencia falló y la placa no recibe su riel de núcleo regulado.
• Fallo de escaneo de cadena en una placa hash S19 Hydro: MOSFET degradado que entrega un voltaje de riel marginal a la cadena ASIC BM1398BB.
• Calentamiento excesivo en la ubicación del MOSFET: Rds(on) degradada, con pérdidas de conducción que superan el margen de seguridad.
• Quemadura visible o daño térmico en el encapsulado DFN-5: reemplazo directo, cambie todos los MOSFET en paralelo de la misma fase.
• Reparación tras fallo en cascada: las placas hash S19 Hydro presentan un patrón conocido de fallo en cascada donde el sobrecalentamiento provoca daños en los MOSFET; reemplácelo junto con el par de supervisores U4/U5 aguas arriba.

Especificaciones del NTMFS5C604NLT1G

Preguntas frecuentes — MOSFET NTMFS5C604NL

P: ¿Por qué es importante la Rds(on) de 1.2mΩ en la S19 Hydro?
R: Las placas hash S19 Hydro operan con una corriente de núcleo sostenida (típica de 200-280A por fase). A 287A, cada miliohmio de Rds(on) disipa ~82W por pieza (I²R). La clasificación de 1.2mΩ ofrece ~99W por pieza frente a ~165W+ para una alternativa de 2mΩ. Menos calor = mayor vida útil + mejor eficiencia de la placa hash.

P: ¿Cómo diagnostico un NTMFS5C604NL defectuoso in situ?
R: Realice una prueba de diodo entre drenador y fuente con la compuerta conectada a tierra: un canal N sano muestra una resistencia drenador-fuente infinita. Un cortocircuito entre drenador y fuente confirma que la pieza está dañada. La inspección visual detecta los casos de quemadura obvios. Para un análisis más profundo, levante un pin y mida la Rds(on) con una fuente de alimentación de banco limitada en corriente.

P: ¿Debo reemplazar todos los MOSFET en paralelo de la misma fase?
R: Para las placas hash S19 Hydro, sí: los MOSFET en paralelo comparten la corriente. Si uno falló, los restantes absorbieron el estrés térmico y su vida útil se ha reducido. Reemplácelos como grupo de fase para obtener una fiabilidad de nivel industrial.

P: ¿Hay precios por volumen para talleres de reparación?
R: Sí: envíe un correo electrónico a contact@lys-sz.com con su volumen mensual. Tenemos existencias en carretes y cintas.
