Relé de potencia RB-212DMF5 para fuente de alimentación APW12 de Antminer S19

Relé de potencia RB-212DMF5 | 12VCC DPST 8A / 277VCA para reparación de la fuente de alimentación APW12 de Antminer S19

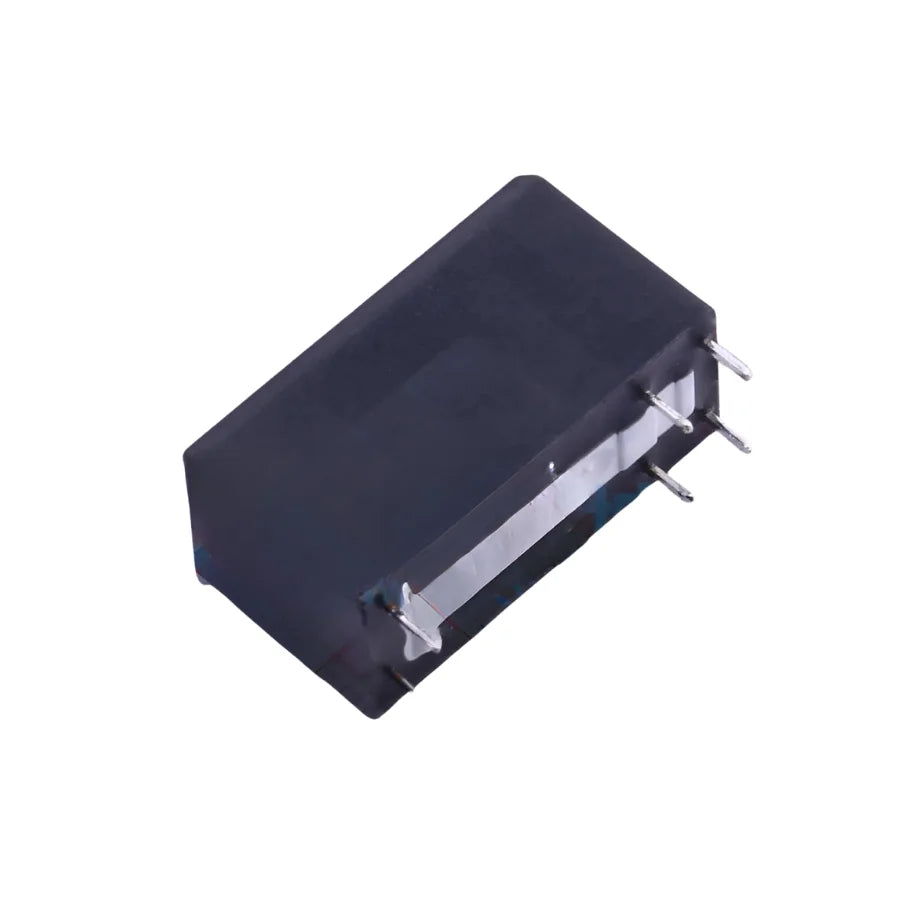

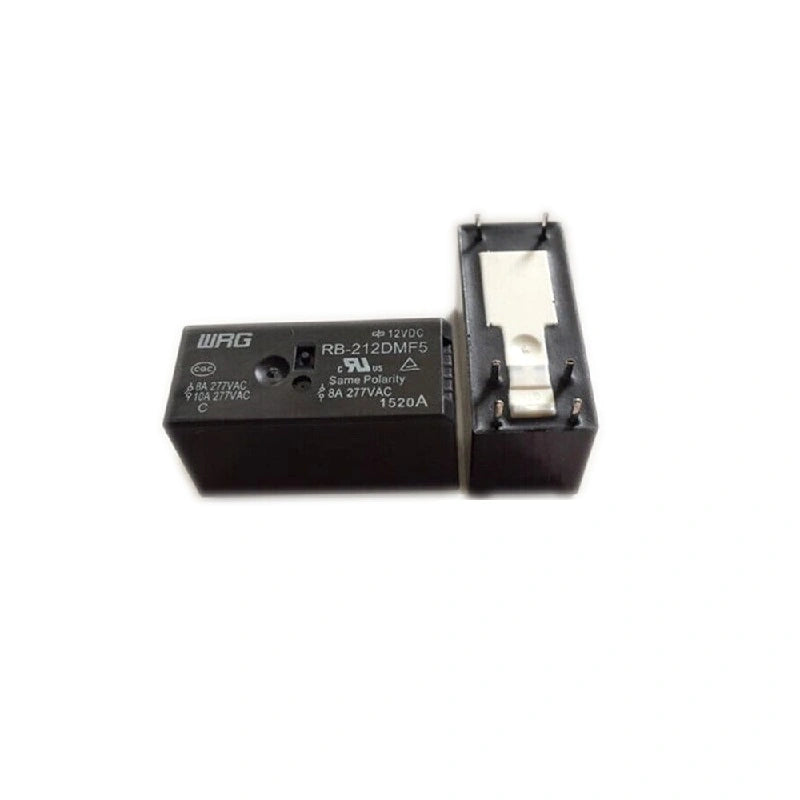

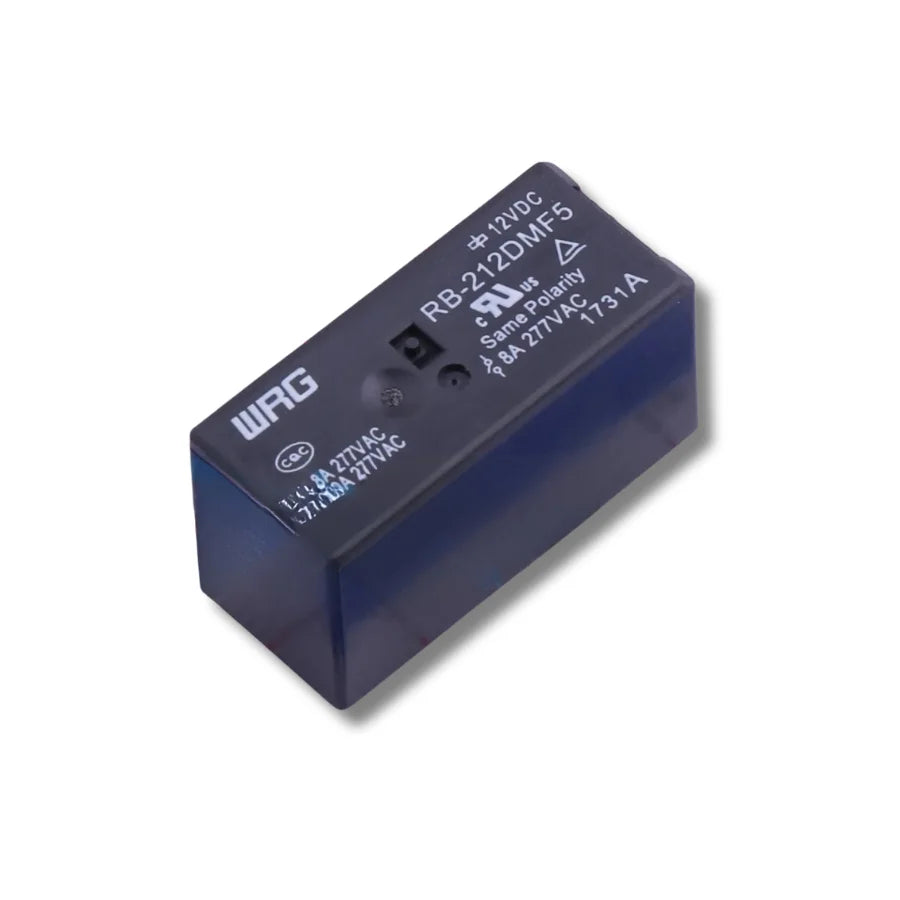

El RB-212DMF5 es un relé de potencia de uso general utilizado en la fuente de alimentación APW12 de Antminer S19. Bobina de 12 VCC accionada por el circuito de control de la fuente de alimentación, configuración de contacto DPST (unipolar de doble tiro), capacidad de conmutación de 8 A a 277 VCA. La rigidez dieléctrica de 5000 VCA entre la bobina y los contactos proporciona un aislamiento robusto entre el lado de control de la fuente de alimentación y la carga conmutada por la red eléctrica.

Sustituto directo cuando el relé original falla; los modos de falla comunes incluyen contactos soldados después de un servicio prolongado de alta corriente, bobina abierta después de estrés térmico o actuación lenta debido a la erosión de los contactos. Un nuevo RB-212DMF5 restaura la etapa de conmutación de red de la fuente de alimentación a sus especificaciones.

Cuándo reemplazar el RB-212DMF5

• La fuente de alimentación no arranca: los contactos del relé se quedan abiertos, la red eléctrica nunca llega al puente rectificador.
• Sonido audible de relé al arrancar: el voltaje de la bobina es marginal o el actuador del relé está fallando.
• Contactos soldados: la fuente de alimentación permanece encendida después de que la señal de control se libera, no se apaga limpiamente.
• Daños visibles en la carcasa del relé: cuerpo quemado o plástico derretido después de un evento de falla.
• Lectura de circuito abierto de la bobina en un DMM con el relé aislado: el bobinado falló internamente.

Especificaciones del relé de potencia RB-212DMF5

Preguntas frecuentes — Relé de potencia RB-212DMF5

P: ¿Cómo pruebo el relé en el circuito?
R: Apague la fuente de alimentación. Mida la resistencia de la bobina con un DMM; una lectura saludable es de ~360Ω. Circuito abierto = bobina defectuosa, reemplace. Luego verifique la continuidad de los contactos en el estado relajado (normalmente abierto); debería ser OL hasta que se aplique 9 VCC+ a la bobina.

P: ¿Variante de bobina estándar o sensible? ¿Cuál para APW12?
R: El APW12 usa la versión de bobina estándar. Existen variantes de bobina sensible para aplicaciones de baja potencia, pero no coinciden con los voltajes del circuito de control APW12. Haga coincidir el número de pieza exactamente.

P: ¿Procedimiento de reemplazo?
R: Desolde los pines pasantes de la placa de control de la fuente de alimentación, limpie los orificios, coloque el nuevo RB-212DMF5 con la orientación correcta (pines de la bobina frente a pines de contacto claramente marcados en la carcasa), vuelva a soldar. Pruebe la resistencia de la bobina antes de encender la fuente de alimentación.

P: ¿Precios al por mayor para bancos de reparación de fuentes de alimentación APW12?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios por volumen de existencias de RB-212DMF5.
