Reparación de la placa hash del diodo SMBJ22A LX para Antminer S19 Hydro HHB28601

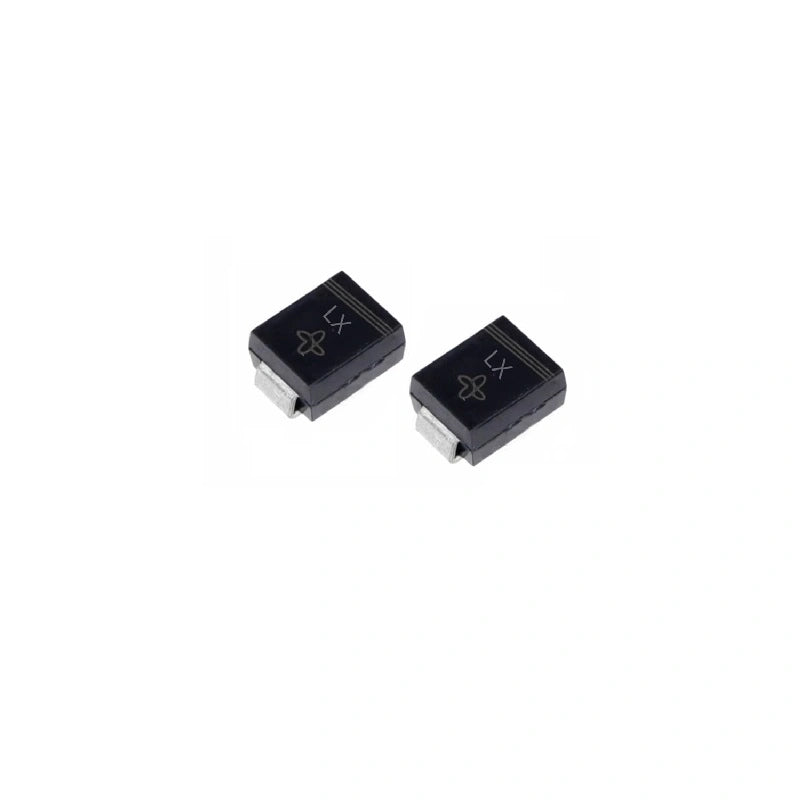

Diodo TVS SMBJ22A LX | Supresor de Sobretensiones 22V / 600W para Reparación de Placas Hash HHB28601 de Antminer S19 Hydro

El SMBJ22A (marcado en seda "LX") es un diodo supresor de voltaje transitorio (TVS) utilizado en la placa hash HHB28601 de Antminer S19 Hydro para proteger componentes sensibles de picos de voltaje: transitorios de conmutación en rieles de alimentación, eventos de ESD durante la manipulación, sobretensiones inducidas por rayos que se propagan a través de la red eléctrica. Voltaje inverso de bloqueo de 22V, potencia pico de 600W, corriente de pulso pico de 16.9A en la forma de onda de 10×1000µs.

Paquete compacto DO-214AA SMD para montaje a nivel de placa en los puntos de protección a lo largo de los rieles de la placa hash. Configuración unipolar para la supresión en una única dirección de polaridad. Temperatura máxima de funcionamiento de 150°C — soporta el envolvente térmico de las placas hash de minería bajo carga sostenida.

Cuándo Reemplazar el SMBJ22A LX

• Daños visibles en el cuerpo del diodo — agrietamiento, ennegrecimiento o quemadura a nivel de la almohadilla después de un evento transitorio.
• Lectura de unión en cortocircuito en la prueba de diodos — el TVS absorbió una sobretensión más allá de su capacidad y se sacrificó (su función).
• Fallo de escaneo de la placa hash en el riel afectado después de un evento de falla conocido — un TVS fallido puede estar manteniendo el riel en estado de supresión.
• Reemplazo preventivo en devoluciones de sitios con mala calidad de red eléctrica — un TVS que ha absorbido múltiples eventos cercanos a su capacidad se degrada incluso si sigue funcionando.

Especificaciones del SMBJ22A LX

Preguntas Frecuentes — Diodo TVS SMBJ22A LX

P: ¿Por qué un diodo TVS se cortocircuita cuando absorbe una sobretensión?
R: Ese es su comportamiento de diseño: el TVS suprime la sobretensión conduciendo la sobretensión a tierra. Grandes sobretensiones fusionan la unión interna en un camino de baja impedancia, sacrificando el diodo para proteger los componentes posteriores. Siempre reemplace el TVS sacrificado junto con cualquier otro componente en el camino.

P: ¿Puedo sustituir un SMBJ de diferente clasificación de voltaje?
R: Debe coincidir exactamente con el número de pieza. Un voltaje más bajo = supresión falsa durante transitorios normales; un voltaje más alto = la sobretensión pasa antes de la supresión. La clasificación de 22V coincide con el voltaje del riel en esta posición en la placa HHB28601.

P: ¿Cómo pruebo el TVS sospechoso en el circuito?
R: Apague la energía. Modo de prueba de diodos en el multímetro digital — un TVS sano mostrará OL en ambas direcciones a bajo voltaje de prueba (por debajo de VR). En cortocircuito, leerá 0Ω. Confirme la continuidad de la almohadilla antes de desechar la pieza.

P: ¿Precios al por mayor?
R: Sí — envíe un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete de existencias de SMBJ22A para bancos de reparación de S19 Hydro.
