STI3474 (S43BoEA) para placa de control Whatsminer serie M20 M30
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product

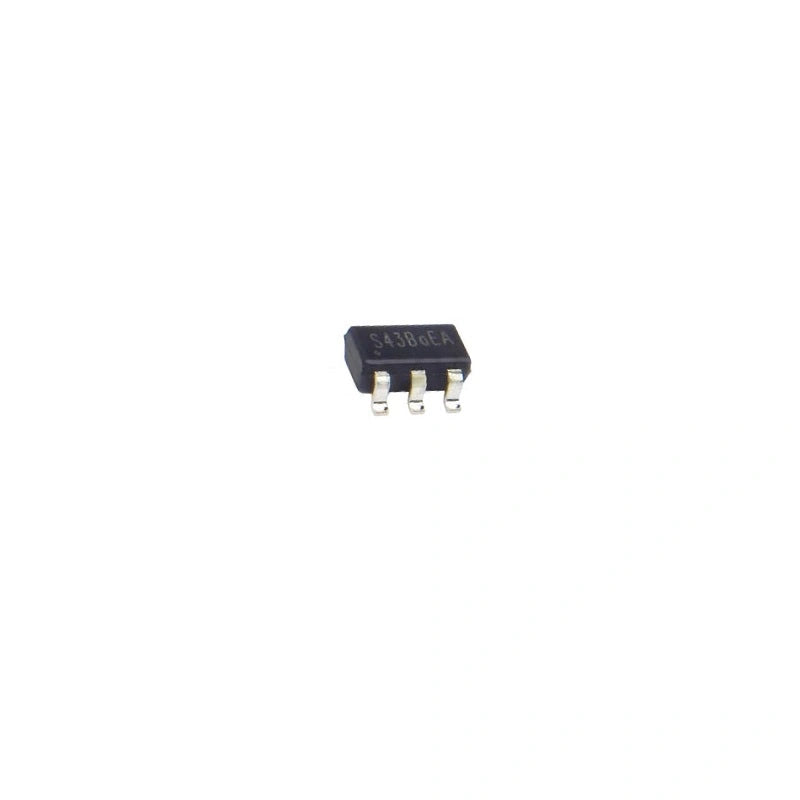

Convertidor Reductor STI3474 (S43BoEA) 0.8V 3A – Reparación de la Placa de Control Whatsminer M20 / M30
El STI3474 (marcado como S43BoEA) es un convertidor reductor síncrono de alta eficiencia de 0.8V / 3A que conmuta a 600kHz, utilizado en las placas de control de las series Whatsminer M20 y M30. Acepta un rango de entrada de 3.5V a 18V y cuenta con conmutación automática de modo PWM/PFM para un funcionamiento eficiente desde carga completa hasta carga ligera, control de modo de corriente compensado por pendiente con compensación interna y rectificación síncrona que elimina la necesidad de un diodo Schottky externo.
Función en la Placa de Control Whatsminer
El STI3474 genera el suministro central de 0.8V para el procesador de la placa de control y los circuitos integrados lógicos. Cuando falla, el carril de voltaje central colapsa y la placa de control deja de arrancar: el minero se desconecta sin presencia de red y sin comunicación con la placa hash. Debido a que el carril de 0.8V es el suministro local de menor voltaje y mayor corriente en la placa, es el regulador más estresado térmicamente y el más propenso a degradarse con el tiempo.
Procedimiento de Reemplazo
Retire la placa de control y localice el STI3474 cerca del área del procesador; es un pequeño circuito integrado marcado como S43BoEA. Mida el pin de salida: debería marcar 0.8V; una lectura ausente o inestable confirma la falla. Desolde, limpie las almohadillas, instale el nuevo dispositivo con el pin 1 alineado y vuelva a soldar. Encienda y verifique 0.8V en la salida, luego confirme el arranque normal, la conectividad de red y la detección de la placa hash.
Especificaciones del Convertidor Reductor STI3474
| Parámetro | Valor |
|---|---|
| Número de pieza | STI3474 |
| Marcado | S43BoEA |
| Voltaje de salida | 0.8V |
| Corriente de salida máxima | 3A |
| Voltaje de entrada | 3.5V – 18V |
| Frecuencia de conmutación | 600kHz |
| Modo de control | Conmutación automática PWM / PFM |
| Rectificación | Síncrona (sin Schottky externo) |
| Compatibilidad | Series Whatsminer M20, M30 |
| Condición | Nuevo |
Componentes relacionados de la placa de control Whatsminer M20 / M30
- Convertidor reductor STI3472 – Placa de control Whatsminer
- Placa de control Whatsminer CB4 V10 H6 – M20 / M30 / M31
- Placa adaptadora Whatsminer – Controlador M20 / M30
- Cable de prueba de 14 pines – M20 / M30 / M31 / M32
¿Reparando placas de control Whatsminer? Contáctenos en contact@lys-sz.com para reguladores de voltaje, CPUs y todos los componentes a nivel de placa.
Envío a todo el mundo desde nuestro almacén en Shenzhen.
