Chip amplificador operacional TP2274-TR para fuente de alimentación Bitmain APW3++

TP2274-TR Amplificador Operacional Cuádruple | Op-Amp de Alta Velocidad Rail-to-Rail para Reparación de Fuente de Alimentación APW3++ Bitmain

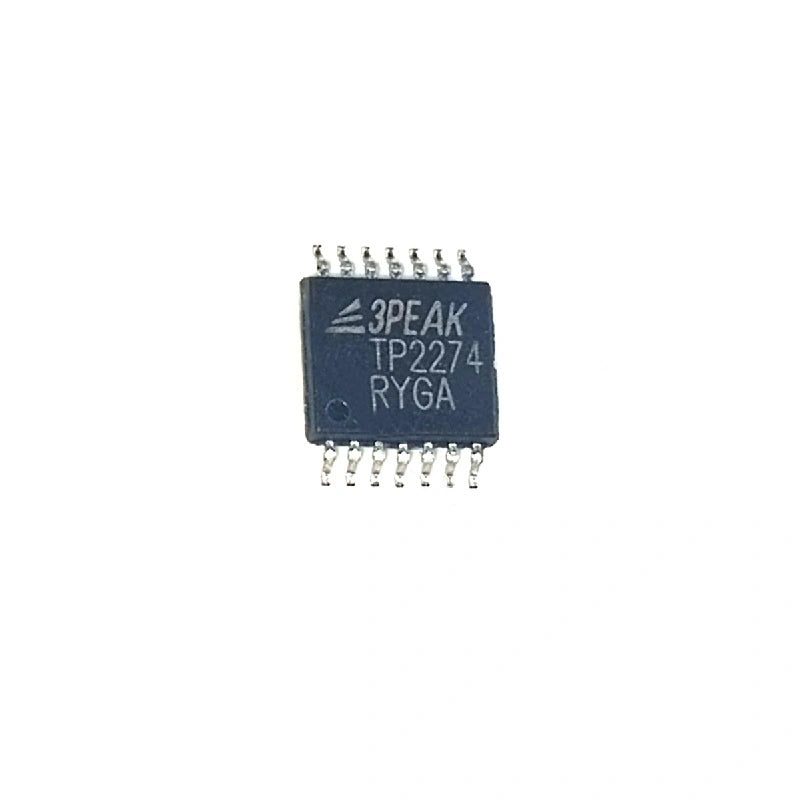

El TP2274-TR es un amplificador operacional cuádruple en un encapsulado TSSOP de 14 pines, utilizado en la fuente de alimentación APW3++ de Bitmain para conversión I/V de alta velocidad, acondicionamiento de señal y amplificación de lazo de retroalimentación. Especificaciones clave importantes para los lazos de control de la fuente de alimentación: fuente única de 36V, ancho de banda de 7MHz, velocidad de respuesta de 20V/µs, voltaje de offset máximo de 1.0mV, y salida rail-to-rail con capacidad de corriente de 80mA (con caída de 2V).

Por qué este amplificador operacional en una fuente de alimentación: el EMIRR de 84dB a 900MHz es importante en el ruidoso entorno de alimentación conmutada, donde cada MOSFET cercano acopla RF en las entradas del amplificador operacional y desplaza el punto de operación. La combinación de alta impedancia de entrada + bajo voltaje de offset + bajo ruido + alto EMIRR es lo que hace que el TP2274-TR sea apropiado para los lazos de control situados a pocos centímetros de un convertidor de conmutación de 3kW.

Cuándo reemplazar el TP2274-TR

• Deriva del lazo de control de la fuente de alimentación APW3++ — el offset del amplificador operacional se ha degradado, el punto de regulación se desplaza.
• Ondulación u oscilación de la salida de la fuente de alimentación — velocidad de respuesta o ancho de banda degradados en el lazo de retroalimentación.
• Daño visible en el encapsulado TSSOP-14 después de un evento de falla en la circuitería circundante.
• Uno de los cuatro amplificadores del encapsulado muerto — reemplace todo el cuádruple, los amplificadores individuales no son aislables en campo.
• Aumento de la sensibilidad EMI — EMIRR degradado que acopla ruido en el lazo de control.

Especificaciones del TP2274-TR

Preguntas Frecuentes — Op-Amp TP2274-TR

P: ¿Cómo confirmo que el amplificador operacional es la pieza defectuosa?
R: Mida con un osciloscopio los cuatro pines de salida bajo carga. Las salidas saludables siguen sus entradas inversoras / no inversoras limpiamente. Un amplificador muerto se bloquea en un rail o muestra una salida distorsionada. Pruebe cada uno de los cuatro amplificadores individualmente; solo uno puede haber fallado, pero es necesario reemplazar todo el cuádruple.

P: ¿Reemplazar solo el amplificador operacional o verificar primero los componentes circundantes?
R: Verifique los resistores de retroalimentación y los condensadores de derivación aguas arriba en busca de cortocircuitos antes de instalar el nuevo chip. Un condensador en cortocircuito en la red de entrada puede sobrecargar el amplificador operacional y dañar el reemplazo al encenderlo por primera vez. Higiene estándar de reelaboración.

P: ¿Perfil de reelaboración TSSOP-14?
R: Precalentamiento inferior a 130°C, aire caliente superior a 320°C con pasta de flujo. Reelaboración SMD estándar. Haga coincidir cuidadosamente la orientación del pin-1; una instalación invertida cortocircuitará los rails a través de los diodos del sustrato al encenderlo.

P: ¿Precios al por mayor para bancos de reparación APW3++?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios del TP2274-TR por tubo.
