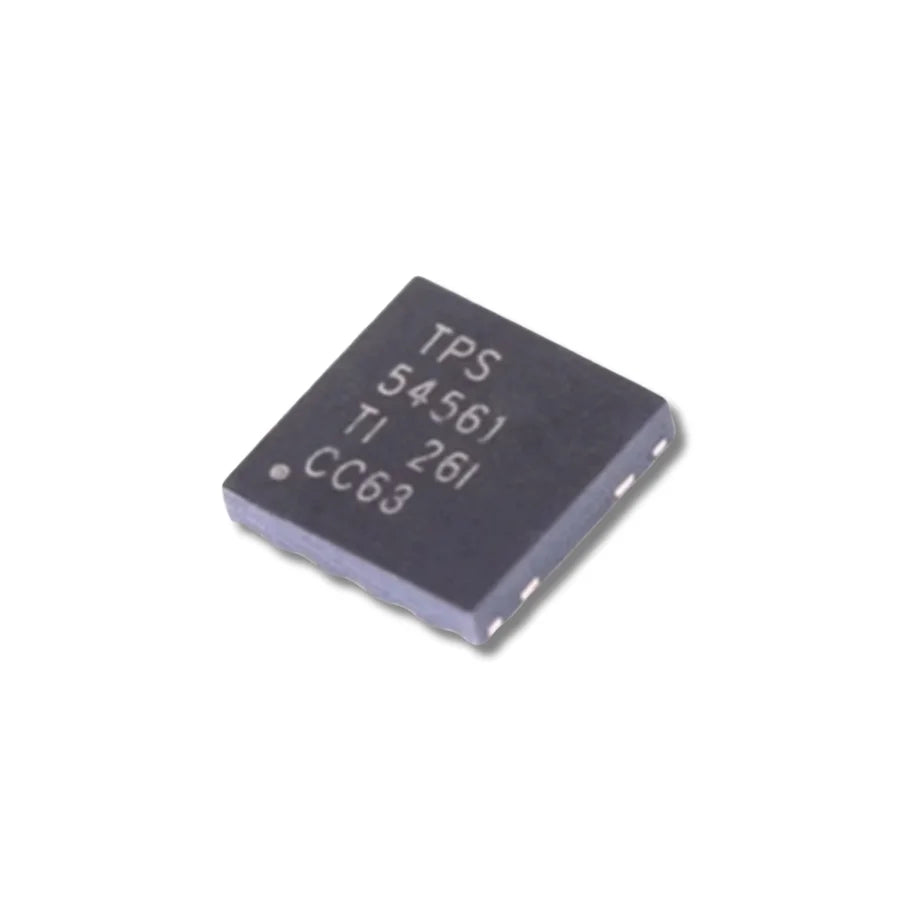

Convertidor reductor TPS54561DPRR de 5 A - Entrada de 4,5-60 V WSON-10 (regulador de potencia industrial)
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product
Convertidor Buck TPS54561DPRR 5A | Regulador de potencia industrial WSON-10 de entrada 4.5-60V
El TPS54561DPRR es un convertidor buck síncrono de alta eficiencia de Texas Instruments, que entrega 5A de corriente de salida continua en un rango de entrada ultra amplio de 4.5V a 60V. Este regulador en encapsulado WSON-10 logra hasta un 95% de eficiencia con operación en modo Eco, lo que lo hace ideal para sistemas de energía industrial de 24V, electrónica automotriz y fuentes de alimentación para FPGA, exactamente la pieza para cualquier riel que necesite un fuerte margen de eficiencia desde un bus de CC amplio.
El control de modo de corriente con compensación externa ofrece una respuesta de lazo estable a través de los escalones de carga, y la frecuencia de conmutación ajustable (100kHz-2.5MHz) permite a los diseñadores equilibrar el ruido, la eficiencia y el tamaño de los componentes externos. El compacto paquete de 4×4mm con almohadilla térmica maneja la carga térmica de 5A de salida continua sin aire forzado, y las protecciones integradas (apagado térmico, UVLO, limitación de corriente ciclo por ciclo) mantienen el regulador seguro a través de eventos de carga y suministro anormales.
Corriente de salida de 5A con 0.8V-59V ajustable y protección térmica
- Control de modo de corriente con compensación externa: estabilidad de lazo predecible en todas las condiciones de funcionamiento.
- Frecuencia ajustable (100kHz-2.5MHz): equilibrio entre ruido, eficiencia y tamaño de los componentes externos.
- Protecciones integradas: apagado térmico, UVLO y limitación de corriente ciclo por ciclo.
- Diseño que ahorra espacio: encapsulado WSON-10 de 4×4mm con almohadilla térmica para diseños de PCB compactos.
- Señal de potencia correcta y arranque suave: secuenciación de energía limpia para cargas digitales y analógicas posteriores.
Donde encaja el TPS54561DPRR
El amplio rango de entrada y la capacidad de salida de 5A colocan esta pieza en rieles industriales de 24V y 48V como el caballo de batalla reductor para voltajes de núcleo y lógica más bajos. Aplicaciones comunes: enrutadores y PLC que funcionan con backplanes de 24V, fuentes auxiliares de accionamiento de motores, árboles de energía de FPGA con múltiples LDO posteriores, y sistemas automotrices de 12V/24V donde un solo buck robusto maneja tanto las condiciones nominales como las de descarga de carga. La envoltura de temperatura industrial de -40°C a +125°C cubre escenarios de despliegue difíciles sin disminución de potencia.
Especificaciones del convertidor Buck TPS54561DPRR 5A
| Característica | Especificación |
|---|---|
| Voltaje de entrada | 4.5V - 60V |
| Corriente de salida | 5A (continua) |
| Voltaje de salida | 0.8V - 59V (ajustable) |
| Frecuencia de conmutación | 100kHz - 2.5MHz |
| Eficiencia | Hasta 95% |
| Corriente de reposo | 152µA (en funcionamiento) |
| Protecciones | Térmica, UVLO, sobrecorriente |
| Paquete | WSON-10 (4×4mm) |
| Rango de temperatura | -40°C a +125°C |
