TS8423K IC conmutador RF SPDT – 1MHz–7.2GHz 20W 16-QFN

CI conmutador RF TS8423K – SPDT reflectivo simétrico, 1 MHz–7,2 GHz, potencia pico de 20 W, 16-QFN 3 × 3

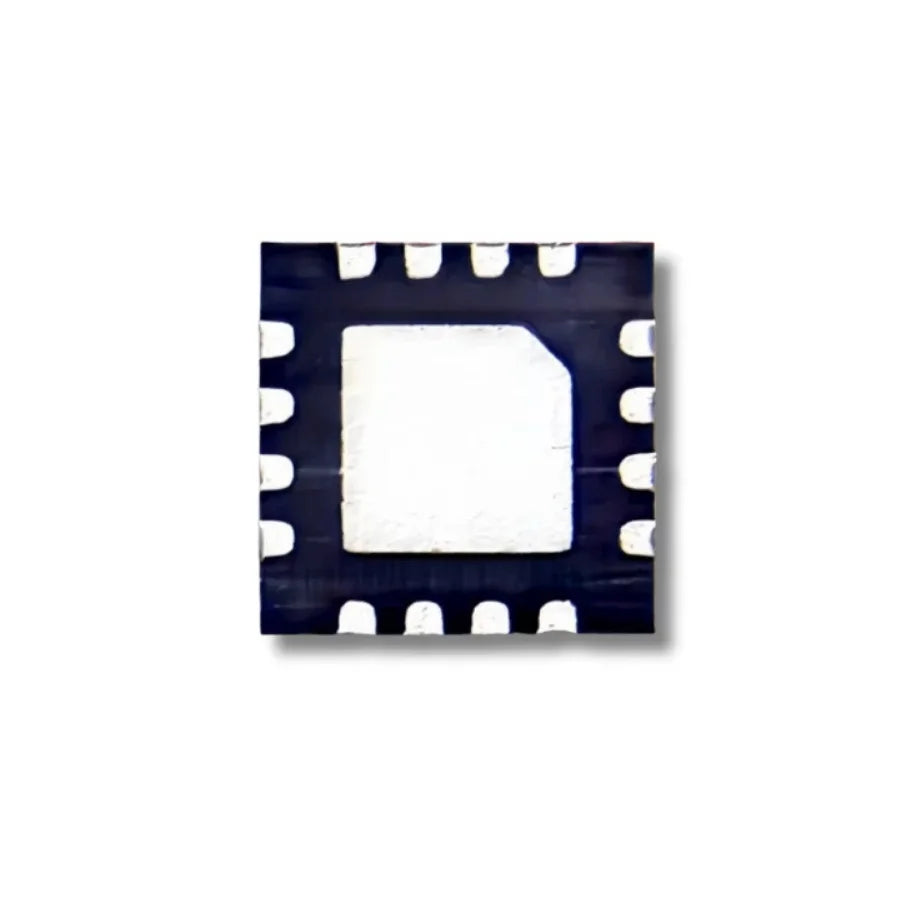

El TS8423K es un conmutador RF SPDT reflectivo simétrico diseñado para aplicaciones de conmutación de banda ancha y alta potencia pico. Su rango de funcionamiento abarca de 1 MHz a 7,2 GHz, con un rendimiento de banda ancha garantizado de 30 MHz a 5,0 GHz, lo que lo convierte en un conmutador versátil para cualquier trayectoria de señal RF que requiera baja pérdida de inserción, alto aislamiento y alta linealidad en un encapsulado compacto. Su formato 16-QFN de 3 × 3 mm y su impedancia de sistema de 50 Ω permiten integrarlo directamente en diseños RF estándar sin redes de adaptación.

Componente de stock para integradores de RF que construyen o reparan hardware 5G, celular, de radio táctica y de enlace de datos — dispositivos nuevos y originales, disponibles en cantidades por bandeja para líneas de producción y stock de repuesto de banco.

Casos de uso típicos

• Conmutación de front-end celular — conmutación de antena/banda en transceptores celulares.
• Trayectorias RF de enlace de datos — conmutación TX/RX en infraestructura de datos inalámbrica.
• Radio táctica — conmutación SPDT de alta potencia pico en radios definidas por software y módulos de radio de combate.
• Celdas pequeñas 5G y equipos de prueba — conmutación de antena, protección del receptor, trayectorias de calibración.
• Stock de banco RF — SPDT de banda ancha de propósito general para laboratorio y reparación.

Rendimiento de banda ancha y manejo de 20 W pico

Lo que distingue al TS8423K en esta clase de conmutadores es la combinación de cobertura de banda ancha de 30 MHz a 5,0 GHz (con un rendimiento utilizable de 1 MHz a 7,2 GHz) y un manejo de potencia pico de 20 W. La topología SPDT reflectiva simétrica mantiene baja la pérdida de inserción en ambas trayectorias y alto el aislamiento entre los dos estados, lo que permite a los diseñadores utilizar un solo componente en aplicaciones celulares, de enlace de datos y de radio táctica en lugar de tener que almacenar conmutadores distintos para cada banda o clase de potencia.

Especificaciones del TS8423K

Preguntas frecuentes — Conmutador RF TS8423K

P: ¿Rango completo de funcionamiento o rango de banda ancha garantizado?
R: El TS8423K funciona de 1 MHz a 7,2 GHz, y el rango de rendimiento de banda ancha garantizado por el fabricante se especifica de 30 MHz a 5,0 GHz. Fuera del rango garantizado, verifique en la hoja de datos si la pérdida de inserción y el aislamiento cumplen con los requisitos específicos de su aplicación.

P: ¿Componentes sustitutos?
R: Otros conmutadores SPDT reflectivos simétricos con especificaciones equivalentes de 50 Ω, banda ancha y potencia pico en un formato QFN comparable. Antes de incorporarlo al diseño, asegúrese de que la pérdida de inserción, el aislamiento y el manejo de potencia pico coincidan con los del TS8423K.

P: ¿Precios por volumen?
R: Sí, hay suministro disponible en cantidades por bandeja. Envíe un correo electrónico a contact@lys-sz.com con la cantidad deseada para obtener una cotización.
