Controlador de compuerta MOSFET UCC27210DR - Reparación de fuente de alimentación de minero ASIC

Controlador de puerta MOSFET UCC27210DR | Controlador de lado alto/lado bajo de 4A SOIC-8 para reparación de fuente de alimentación de minero ASIC

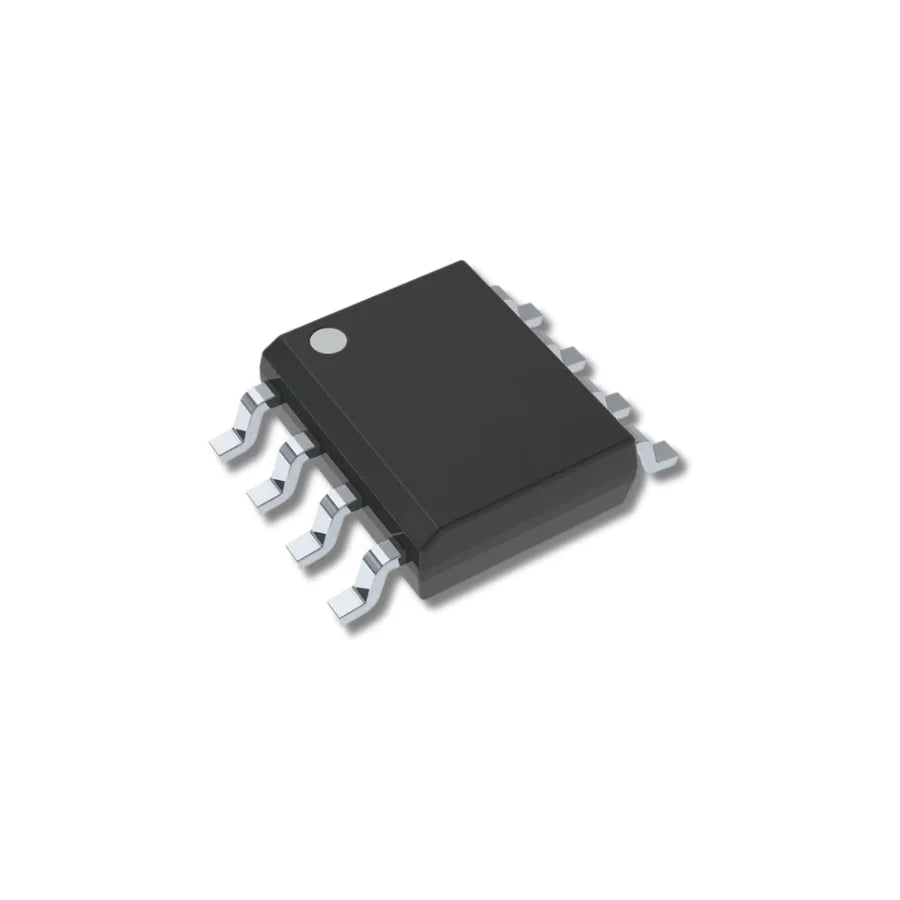

El UCC27210DR es un controlador de puerta MOSFET de lado alto/lado bajo en el encapsulado SMD SOIC-8, diseñado para convertidores de conmutación de alta potencia donde la pérdida de conmutación mínima y las transiciones rápidas son importantes. Se utiliza en fuentes de alimentación de mineros ASIC y etapas de potencia de hashboard, impulsando grandes MOSFET de potencia en topologías buck síncronas.

Especificaciones principales: corriente pico de fuente/sumidero de 4A, resistencia de pull-up y pull-down de 0.9Ω, rango de suministro de 7.8V a 20V, tiempo de subida de 8ns / tiempo de bajada de 7ns, rango de operación completo de −40°C a +140°C de unión. La fuerte corriente de control y la baja impedancia de salida mantienen las transiciones de puerta nítidas bajo carga pesada, lo que reduce directamente la pérdida de conmutación y el calor del MOSFET a la escala de kilovatios de las etapas de potencia de minería ASIC.

Cuándo reemplazar el UCC27210DR

• Daño en el MOSFET de la etapa de potencia — cuando un MOSFET de potencia falla, el controlador a menudo se daña en el mismo evento y debe reemplazarse junto.
• La fuente de alimentación se queda atascada al arrancar, sin PWM — salida del controlador muerta, los MOSFET no conmutan.
• Formas de onda de puerta asimétricas o distorsionadas — ruta de lado alto o lado bajo degradada.
• Pérdida de conmutación excesiva / sobrecalentamiento del MOSFET — transiciones de puerta lentas causadas por un controlador parcialmente defectuoso.
• Daños visibles en el encapsulado SOIC-8 — quemado, agrietado o descolorido.

Especificaciones del controlador de puerta UCC27210DR

Preguntas frecuentes — Controlador de puerta UCC27210DR

P: ¿Cómo confirmo que el controlador de puerta es la pieza defectuosa?
R: Utilice un osciloscopio en los pines de puerta del par de MOSFET sospechoso mientras el controlador de la fuente de alimentación intenta arrancar. Un controlador en buen estado produce pulsos limpios de carril a carril (típicamente un swing de 12V) en las salidas de lado alto y lado bajo en fase con el PWM del controlador. Sin salida, forma distorsionada o atascado en alto/bajo = controlador fallado.

P: ¿Siempre hay que reemplazar el controlador cuando un MOSFET falla?
R: Muy recomendable. El pico de voltaje de un MOSFET en cortocircuito a menudo daña el controlador, incluso si el controlador aún parece estar funcionando. Omitir el reemplazo del controlador es una causa común de fallas repetidas a las pocas horas de volver al servicio.

P: ¿Perfil de retrabajo?
R: Rework estándar para SOIC-8. Precalentar a 100°C, aire caliente a 320°C con pasta de flujo, observar si hay deformación en el cuerpo. Verificar que los 8 pines suelden limpiamente bajo magnificación antes de encender.

P: ¿Precios al por mayor?
R: Sí — envíe un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete.
