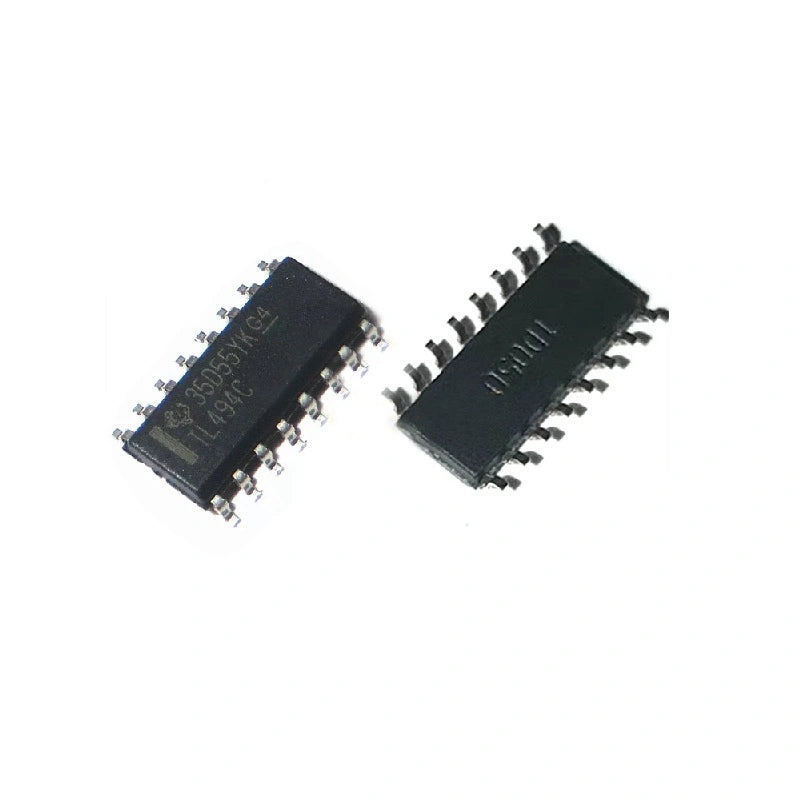

Circuito de control TL494CDR PWM para aplicaciones de suministro de energía

IC de circuito de control PWM TL494CDR | Controlador integrado para aplicaciones de fuente de alimentación

El TL494CDR es un CI de control PWM totalmente integrado que combina todos los bloques esenciales para construir circuitos de control de fuente de alimentación de modulación por ancho de pulso. El chip integra dos amplificadores de error, un oscilador ajustable, un comparador de control de tiempo muerto (DTC), un biestable de control de dirección de pulso, un regulador de 5V con tolerancia del 5% y circuitos de control de salida en un solo dado.

Funcionamiento de salida seleccionable push-pull o de un solo extremo, inhibición de doble pulso para un manejo seguro de la salida, control de tiempo muerto variable en un amplio rango. El sufijo "CDR" denota un paquete SOIC-16 SMD en cinta y carrete.

Cuándo reemplazar el TL494CDR

• La fuente de alimentación no arranca — no hay salida PWM a los MOSFET de conmutación principales.
• Comportamiento PWM errático — ciclo de trabajo errante, pulsos dobles, anomalías de tiempo muerto.
• Riel de referencia de 5V muerto — falló el regulador interno.
• Daño visible en el paquete SOIC-16 — quemado o agrietado.

Especificaciones del TL494CDR

Preguntas frecuentes — Controlador PWM TL494CDR

P: ¿Cómo confirmo que el TL494CDR ha fallado?
R: Sonda los pines de salida (pin 9 / pin 10 para push-pull) con un osciloscopio mientras el controlador de la fuente de alimentación intenta arrancar. Saludable = ondas cuadradas PWM limpias a la frecuencia del oscilador. Sin salida, atascado en alto/bajo, o ciclo de trabajo aleatorio = chip fallido. También verifica que la referencia de 5V (pin 14) marque exactamente 5V ±5%.

P: ¿Puedo sustituirlo por otra variante del TL494 (TL494CN, TL494IDR)?
R: Eléctricamente sí, para la misma familia. El prefijo "C" = rango de temperatura comercial (0-70°C), "I" = industrial (-40 a +85°C). Coincide el sufijo del paquete: "N" = DIP-16 de orificio pasante, "DR" = SOIC-16 SMD. No mezcles paquetes.

P: ¿Perfil de retrabajo?
R: Aire caliente a 320°C con pasta de flujo para SOIC-16 SMD. Las variantes TL494CN de orificio pasante utilizan desoldadura al vacío estándar.

P: ¿Precios al por mayor?
R: Sí, envía un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete.
