Whatsminer KF1968 Kit de herramientas de estaño para reparación de placas Hashboard M50 M50S M53

Kit de herramientas de estaño Whatsminer KF1968 | Placa de plantilla y soporte de chip para reparación de placas hash M50 / M50S

El kit de herramientas de estaño Whatsminer KF1968 es el dispositivo completo de reballing para la familia de chips ASIC KF1968 / KF1968E utilizados en múltiples generaciones de Whatsminer. El ajuste principal es el Whatsminer M50 (114 TH/s @ 3306W) y el M50S (126-128 TH/s @ 3276-3328W, lanzado en abril de 2022), pero el mismo chip KF1968 también cubre las placas hash del M53, M53S, M30 y M30S++, lo que significa que este único kit de herramientas de estaño sirve a una parte sustancial del catálogo de MicroBT.

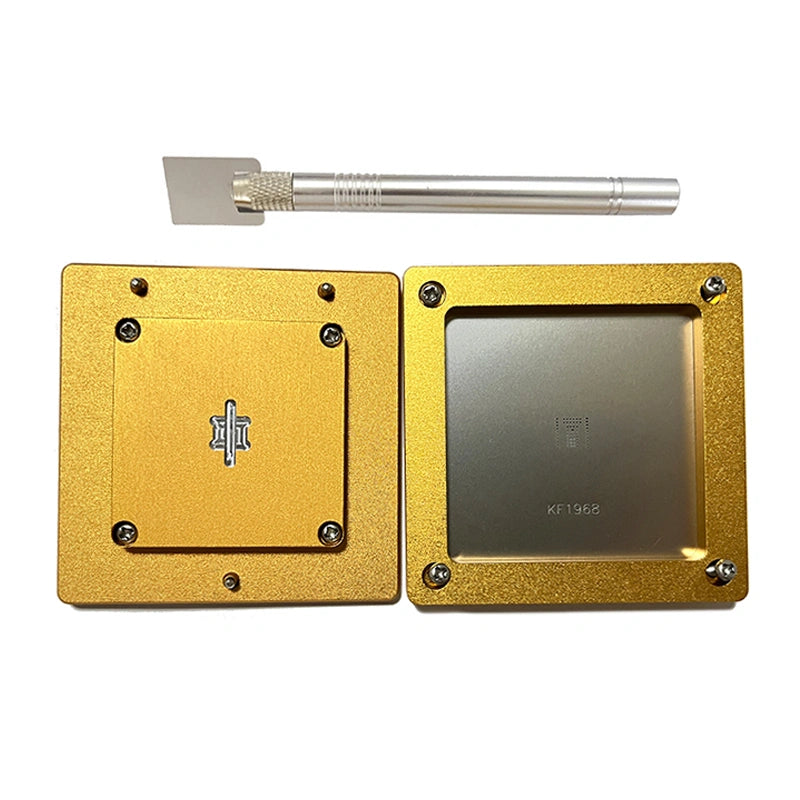

El kit combina una plantilla de malla de acero templado (precisión grabada con láser de ±0.03mm) con un soporte de chip antiestático de compuesto seguro contra ESD. El acero templado resiste la deriva dimensional que el acero inoxidable ordinario desarrolla después de repetidos ciclos de reflujo, y el soporte seguro contra ESD protege las estructuras de compuerta CMOS del KF1968 durante la colocación.

Donde encaja el kit de herramientas de estaño KF1968

• Whatsminer M50 / M50S — aplicación principal, chips de placa hash KF1968 / KF1968E.
• Whatsminer M53 / M53S — misma familia de chips, el mismo kit encaja.
• Whatsminer M30 / M30S++ — generaciones de mineros más antiguas que también usan el chip KF1968.
• Recuperación a nivel de chip — extraer y reballing chips KF1968 de placas de desecho para su reutilización.
• Bancos de reparación de líneas de producción — un kit cubre más de 6 SKU de Whatsminer, reduciendo el costo de inventario de accesorios.

Construcción y materiales

• Plantilla de malla de acero templado — estabilidad dimensional a lo largo de cientos de ciclos de reflujo.
• Precisión grabada con láser de ±0.03mm — coincide con el paso y la huella de la almohadilla BGA del KF1968.
• Soporte de chip compuesto antiestático seguro contra ESD — protege las compuertas CMOS durante la manipulación.
• Kit todo en uno — plantilla + soporte, no se necesitan compras adicionales para el reballing básico.
• Prevención de cortocircuitos — la alineación de la apertura de precisión evita el puente de pasta en las almohadillas adyacentes.
• Reutilizable con una limpieza adecuada con IPA entre usos.

Especificaciones del kit de herramientas de estaño KF1968

Preguntas frecuentes — Kit de herramientas de estaño Whatsminer KF1968

P: ¿Es esta la misma herramienta de estaño que la serie KF1973 / KF1978?
R: No, cada serie de chips KF tiene una huella BGA diferente. El KF1968 se adapta a la familia M50/M50S/M53/M53S/M30. El KF1973 / KF1973E se adapta a la serie M50 / M53 con una variante de chip ligeramente diferente. El KF1978E es de la generación M50S / M60S. Haga coincidir la serigrafía del chip en su placa hash fallida antes de realizar el pedido.

P: ¿Funcionará el kit para las variantes KF1968 y KF1968E?
R: Sí, ambas variantes comparten el mismo paso y la misma huella de almohadilla BGA. El sufijo "E" generalmente denota un bin de grado de eficiencia del mismo chip físico.

P: ¿Cómo sé si mi placa hash usa KF1968 o un chip diferente?
R: Retire el disipador de calor y lea la marca de serigrafía en la parte superior del chip; Whatsminer marca el nombre del ASIC directamente en el paquete (por ejemplo, "KF1968" o "KF1968E"). No confíe solo en el modelo del minero, ya que algunas placas dentro del mismo número de modelo usan diferentes revisiones de chips.

P: ¿Qué perfil de retrabajo recomienda?
R: Reflujo BGA estándar: precaliente la placa hash a 100-150°C, aumente la temperatura máxima a ~240-250°C, mantenga durante 30-60 segundos, enfriamiento controlado. Use pasta de flujo y limpie las almohadillas con IPA entre el calentamiento y la colocación del chip.

P: ¿Precios al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para obtener precios por volumen en kits KF1968 + stock de chips coincidentes.
