Regulador lineal Whatsminer 0.8V LDO 12T 72241 para placa hash M60s

Regulador lineal Whatsminer 0.8V LDO 12T 72241 – Reparación de placas hash para mineros M60s

El 12T 72241 es un regulador lineal de baja caída de tensión de 0.8 V utilizado en las placas hash Whatsminer M60S para proporcionar la tensión de alimentación de núcleo limpia y de bajo ruido que requieren los chips ASIC de la serie KF. Cuando este LDO falla, el dominio de tensión afectado se interrumpe y los chips que alimenta desaparecen de la cadena de hash. Este reemplazo nuevo restaura la línea de alimentación y devuelve la placa a su plena capacidad de hashing con un esfuerzo de retrabajo mínimo.

Diagnóstico de un LDO fallido en el M60s

En la placa hash M60S, cada grupo de chips ASIC es alimentado por un LDO dedicado que reduce la alimentación local a la línea de núcleo de 0.8 V. Una unidad defectuosa suele presentarse como un grupo de chips consecutivos faltantes en el registro del kernel del minero. Para confirmar, mida el pin de salida del LDO sospechoso con un multímetro; un dispositivo en buen estado debería leer 0.80 V ±3 % bajo carga. Si la lectura es cero, significativamente baja o fluctuante, es probable que el LDO haya fallado y deba reemplazarse. También verifique la línea de entrada: si el convertidor reductor ascendente no entrega la tensión de entrada correcta, el LDO no puede regularse correctamente independientemente de su estado.

Procedimiento de reemplazo

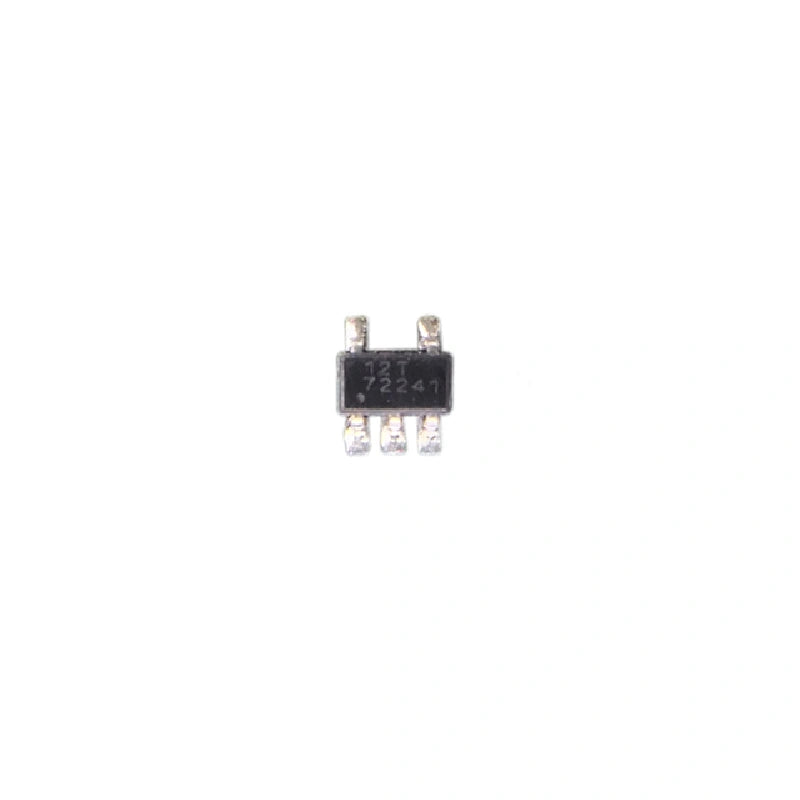

El 12T 72241 es un pequeño paquete de 5 pines. Aplique fundente, retire el componente defectuoso con una estación de aire caliente a 280–300 °C utilizando una boquilla pequeña y limpie las almohadillas con malla de soldar. Alinee el nuevo LDO con la serigrafía de la placa (la orientación del pin 1 es crítica para una salida correcta), aplique pasta de soldar y vuelva a soldar. Después de la instalación, verifique la salida de 0.8 V antes de volver a montar la placa en el chasis del minero. Una reparación exitosa debería restaurar inmediatamente el grupo de chips faltante en el escaneo de la cadena de hash.

Especificaciones del LDO 12T 72241

Componentes relacionados

• Whatsminer M60s 1.2V LDO 4075B – Reparación de placas hash
• Chip ASIC KF1980E – Whatsminer M60 M60S M61
• Regulador de tensión LDO SI9183DT – Placa hash Whatsminer
• Fuente de alimentación Whatsminer P739A – M60 M60S

¿Necesita ayuda para identificar qué variante de LDO utiliza su revisión M60S? Contáctenos en contact@lys-sz.com: envíe una foto de la placa y nuestros ingenieros le proporcionarán la pieza correcta.
