Руководство по ремонту хеш-платы Antminer D7 и список компонентов (обновление 2026 г.)

Bitmain Antminer D7 — это рабочая лошадка X11 ASIC-майнер для майнинга Dash, построенный на базе ASIC-чипа BM1764 в компоновке хеш-платы BXD34601 — 70 чипов на плату, 35 доменов напряжения, 3 платы на майнер, номинальная мощность ~1286 GH/s при потреблении ~3148 Вт. Выпущенный в 2021 году, парк D7 находится на пятом году службы, и ремонт на уровне компонентов является основным способом поддержания этих майнеров в рабочем состоянии. В этом руководстве рассматриваются 26 наиболее уязвимых компонентов хеш-платы D7, описанный Bitmain 6-этапный диагностический рабочий процесс, включая метод дихотомического тестирования, трассировку направления сигнала (CLK/RST/RX/BO), цепь повышающего преобразователя + LDO, процедуру программирования микроконтроллера PIC, а также полный набор инструкций по ремонту с прямыми ссылками на поставщиков — дополняющий наше руководство по ремонту Antminer L7 (Scrypt) как справочник по ремонту Bitmain X11 / Scrypt для майнинга альткойнов.

Почему ремонт хеш-платы D7 важен в 2026 году

Antminer D7 обеспечивал большую часть институциональной мощности майнинга Dash на протяжении цикла майнинга X11. По состоянию на 2026 год экономика сети Dash сжалась — вознаграждение за блок и маржа майнинга невелики, и D7 находится в зоне «эксплуатации существующего парка, а не покупки нового» для большинства операторов. Запасные хеш-платы D7 дефицитны на вторичном рынке, и Bitmain прекратила массовое производство много лет назад. Реальный путь — ремонт на уровне компонентов: небольшой запас ASIC-чипов BM1764, MOSFET повышающего преобразователя (TPHR9003NL, MDU3603), цепи LDO (семейство SGM2036, MP2019GN), преобразователей уровня (74AUP1T34, NLSV1T34), микросхемы контроля PIC и датчиков температуры охватывает большинство сценариев ремонта на стенде платы D7. Операторы, использующие парки D7 в регионах с дешевой электроэнергией, могут поддерживать эти майнеры в рабочем состоянии еще несколько лет при условии структурированного обслуживания и наличия запасных частей.

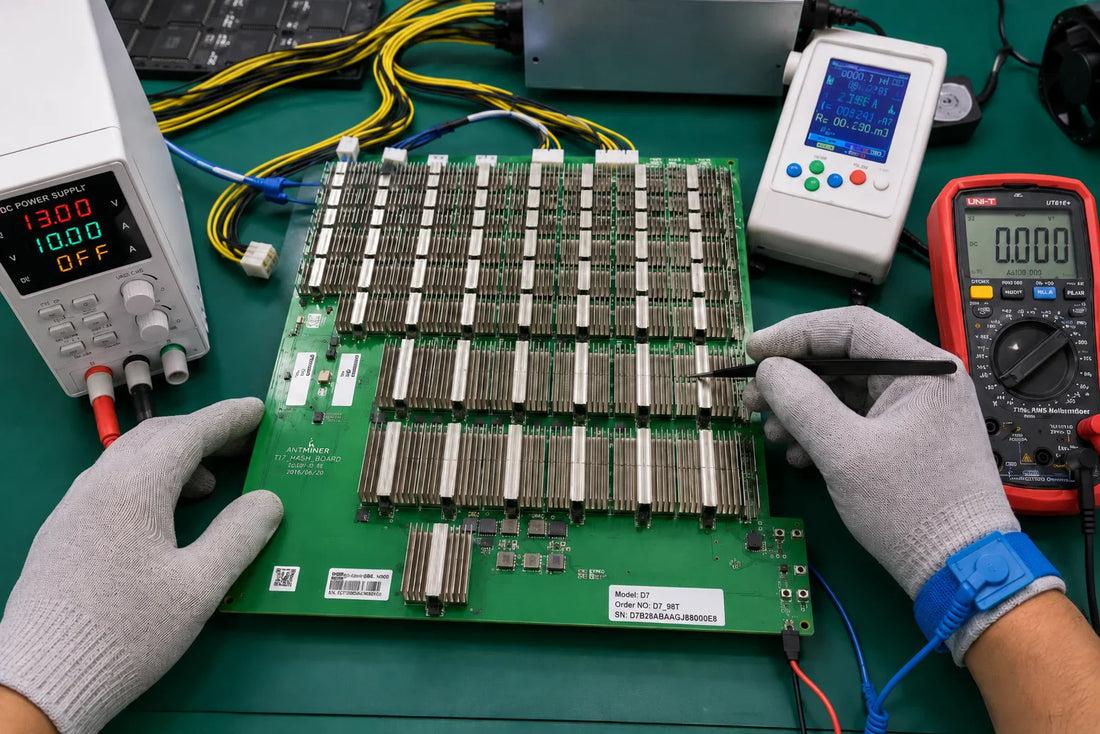

Архитектура хеш-платы Antminer D7 (BXD34601)

Хеш-плата D7 построена на базе ASIC-чипа Bitmain BM1764 семейства SHA-3, разработанного для алгоритма X11. Каждая плата содержит 70 чипов BM1764, расположенных в 35 доменов напряжения × 2 чипа на домен. Весь майнер D7 состоит из 3 хеш-плат (всего 210 чипов) + 1 платы управления + 1 БП APW12 + 4 вентиляторов охлаждения.

Архитектура питания

• Рабочее напряжение для каждого чипа BM1764: 0,3 В (типичная цель домена)
• Повышающий преобразователь (U238): принимает 13 В от БП и повышает его до 20 В для верхних шин напряжения. Проверено в контрольной точке C69 = 20 В.
• Две ветви маршрутизации напряжения:
  • Домены 29-34 (6 доменов): повышающий преобразователь 20 В → LDO (U295 / U16 / U14 / U307 / U310 / U313) → 1,8 В → LDO (U294 / U15 / U13 / U306 / U309 / U312 / U187 / U188 / U190 / U191 / U193 / U194) → 0,8 В → домен
  • Домены 1-28 + 35: VDD 13 В → LDO → 1,8 В → линейный регулятор → 0,8 В → домен (~0,3 В)
• Последовательность включения питания (обязательно): сначала отрицательный медный провод → затем положительный медный провод → последним сигнальный кабель. Нарушение этой последовательности рискует уничтожить преобразователи уровня U1 / U2 и является наиболее распространенной причиной отказа хеш-платы D7 после ремонта, вызванной ошибкой на стенде.

Сигнальная архитектура

• CLK (XIN): генерируется кварцевым генератором Y2 25 МГц → протекает через чип 01 → чип 70 → напряжение ~0,9 В
• RST + CI: поступают с контакта J3 3 (3,3 В) → преобразователи уровня U1 / U3 / U4 → протекают через чип 01 → чип 70
• RX (RI, RO): протекает через чип 70 → чип 01 → возвращается на плату управления через контакт U2 8
• BO (BI, BO): протекает через чип 01 → чип 70

Испытательный стенд

Для хеш-платы D7 требуется испытательный стенд с платой управления V2.3 (артикул Bitmain ZJ0001000001), питаемый БП APW12 1212V-15V V1.2 с толстыми (4 AWG, <60 см) положительными/отрицательными медными кабелями. Положительные/отрицательные клеммы испытательного стенда должны быть установлены с разрядными резисторами — цементный резистор 20 Ом / 100 Вт+. Первое использование требует обновления прошивки FPGA испытательного стенда серии V19 с SD-карты. Стандартные условия тестирования: односторонняя детекция PT1 (сканирование кода не требуется) и двухсторонний 8-кратный тест Pattern PT2 (требуется сканер кода + последовательный адаптер RS232-TTL 3,3 В + сетевой кабель).

Наиболее распространенные режимы отказа хеш-платы D7

• Обнаружено ноль чипов (станция PT1/PT2, ASIC NG: 0) — наиболее распространенная неисправность D7. Используйте метод дихотомического тестирования: закоротите тестовые точки RX и 1V8 между чипами 1 и 2; проверьте журнал. Если по-прежнему ноль чипов, проверьте, что тестовые точки 1V8 и 0V8 показывают 1,8 В и 0,8 В соответственно. В большинстве случаев причина кроется в коротком замыкании на SMD-конденсаторах фильтра 0,8 В или 1,8 В, или в плохо припаянных цепях U1 / U2 / U5, или в неправильно облуженных выводах первого чипа.
• Отсутствующие чипы (определенное количество, ASIC NG: N) — используйте дихотомию бинарного поиска. Закоротите 1V8 и RO между чипами 38 и 39; если журнал показывает 38 чипов, то первые 38 исправны. Продолжайте делить подозрительный диапазон пополам, пока не будет изолирован неисправный чип. Когда чип N неисправен, замыкание между чипами N-1 и N показывает, что журнал находит N-1 чипов, но замыкание между N и N+1 по-прежнему показывает ноль — это подтверждает, что чип N является причиной отказа.
• ASIC 69 (один чип закорочен, частота 500 МГц) — хеш-плата обнаруживает 69 из 70 чипов. Используйте дихотомию, чтобы найти положение неисправного чипа, затем проверьте и замените его.
• EEPROM NG на ЖК-дисплее испытательного стенда — проверьте целостность пайки U10 (EEPROM FM24C02B). Часто повторное оплавление решает проблему; в противном случае замените EEPROM FM24C02B.
• PIC sensor NG на ЖК-дисплее испытательного стенда — аномальное показание температуры. Проверьте 4 резистора R214 / R215 / R1071 / R1076 на дефекты пайки. Затем проверьте микросхемы термических датчиков S75 U5 / U7 / U8 / U9 и их питание 3,3 В. Деформация теплового интерфейса радиатора к чипу также может вызывать температурные аномалии и каскадно срабатывать логику датчика.
• Отсутствует напряжение повышающего преобразователя 20 В — измерьте C69 = 20 В. Если отсутствует, проверьте первичный MOSFET TPHR9003NL, импульсный регулятор MP1517DR, индуктор повышающего преобразователя, преобразователь постоянного тока SY7302ABC и окружающие малосигнальные MOSFET (2N7002, MDU3603).
• U1/U2 сгорели после включения питания — почти всегда указывает на неправильную последовательность включения питания (сигнальный кабель вставлен до положительного медного). Преобразователи уровня U1 / U2 (74AUP1T34 / NLSV1T34DFT2G / SN74LVC1G126DCKR) чувствительны к переходным процессам при включении питания, если сигнальное напряжение поступает до того, как установится шина.
• Микроконтроллер PIC не отвечает (контакт U6 11 ≠ 3,3 В) — сначала проверьте подключение кабеля испытательного стенда. Если кабель в порядке, перепрограммируйте микроконтроллер PIC16F1704 с помощью программатора PICkit3.5, подключившись к контактам J3 1-6. Загрузите HEX-файл для D7 через MPLAB IPE: выберите PIC16F1704 → Power → Operate → file select → Connect → Program → Verify.
• Выходное напряжение LDO вне спецификации — деградированные микросхемы LDO SGM2036-1.8 или SGM2036-ADJ. Маломощный регулируемый LDO MP2019GN также может дрейфовать на старых платах.
• Низкое или отсутствующее напряжение домена — типичное напряжение домена составляет около 0,3 В. Если подается 13 В, но нет напряжения домена, проверьте короткое замыкание MOS (измерьте контакты 1, 4, 8). Затем проверьте пару ASIC BM1764 в этом домене на короткое замыкание на конденсаторах фильтра 0,8 В или 1,8 В.
• Температура печатной платы выше 90°C — D7 выдает тревогу при температуре выше 90°C. Причины: слишком высокая температура окружающей среды (номинальная 20-30°C для тестирования PT2; программное обеспечение останавливается при температуре выше 35°C); неисправность вентилятора; деградация термопасты под радиатором.
• Падение хешрейта после сборки (платы в порядке на испытательном стенде) — установите исправную плату на испытательный стенд в режиме отладки, установите вентилятор на 100%, отрегулируйте напряжение/частоту до рабочих значений майнера, отслеживайте потерю хешрейта. Если падение все еще наблюдается, снизьте частоту до 400 МГц для диагностики; снимите радиатор и измерьте напряжения домена в реальном времени. Потеря хешрейта с аномальным напряжением домена обычно означает короткое замыкание чипа или повреждение облуживания контакта на конкретном чипе.

Список компонентов для ремонта хеш-платы D7

В таблице ниже перечислены все компоненты, которые LYS Shenzhen имеет в наличии для ремонта хеш-платы D7. Каждая запись напрямую ссылается на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или для самого чипа BM1764 (доступен по запросу из-за изменчивости спроса).

Рабочий процесс диагностики и ремонта — 6-этапная процедура, документированная Bitmain

Требования к рабочему месту

• Антистатический ремонтный стол: заземленный, антистатический браслет с заземлением.
• Паяльник с постоянной температурой: 350-380°C с острым наконечником для чиповых резисторов/конденсаторов.
• Термофен + станция BGA-перепайки: для демонтажа и пайки чипов/BGA.
• Мультиметр: рекомендуется Fluke 15B+, оснащенный приваренными стальными контактами и термоусадочными рукавами для удобного измерения.
• Осциллограф: рекомендуется UTD2102CEX+.
• Сетевой кабель: стабильное подключение к Интернету для тестового режима платы управления.
• Блок питания APW12: AP12_12V-15V V1.2 + кабель адаптера питания (медный 4 AWG, длина <60 см) для питания хеш-платы.
• Тестовый стенд с платой управления V2.3: P/N ZJ0001000001 с цементными разрядными резисторами 20 Ом / 100 Вт+ на положительных/отрицательных клеммах.
• Сканер последовательного порта + плата адаптера RS232-TTL 3,3 В для режима сканирования кода PT2.
• Самодельный пробник короткого замыкания: контакты, припаянные к проводам с термоусадочным рукавом для предотвращения коротких замыканий с небольшими радиаторами (используется в методе дихотомического тестирования).
• Вспомогательные материалы: паяльная паста 138°C, флюс, бессвинцовый очиститель печатных плат Mechanic, безводный спирт, теплопроводящий гель, трафарет для шариковой пайки из нержавеющей стали, оплетка для удаления припоя, шарики припоя (рекомендуемый диаметр 0,4 мм).
• Базовый набор запасных материалов: резисторы 0402 (0R, 51R, 10K, 4.7K), конденсаторы 0402 (0,1 мкФ, 1 мкФ).

Безопасность и дисциплина процесса

Процедура ремонта хеш-платы D7 не прощает ошибок. Три правила нельзя нарушать:

• Последовательность включения питания: сначала отрицательный медный провод → затем положительный медный провод → последним сигнальный кабель. Последовательность выключения питания обратная: сначала сигнальный кабель → затем положительный медный провод → последним отрицательный медный провод. Неправильный порядок уничтожает преобразователи уровня U1 / U2 (и не всегда можно отследить конкретный чип).
• Охлаждение перед повторным тестированием: после любых ремонтных работ дождитесь полного охлаждения хеш-платы, прежде чем повторно подавать питание для повторного тестирования. Горячее повторное тестирование дает ложные результаты PNG.
• Радиатор + термопаста перед функциональным тестом: никогда не проводите валидацию замены чипа без большого радиатора, установленного со свежим термопроводящим гелем, равномерно нанесенным. Односторонние производственные тесты должны формировать воздуховод (разместите 2 хеш-платы рядом или используйте шасси с 4 вентиляторами на полной скорости).

6-этапная процедура диагностики

1. Шаг 1 — Проверка выходной мощности. Убедитесь, что БП подает 13 В на хеш-плату на входных клеммах.
2. Шаг 2 — Проверка выходного напряжения домена. Каждая область напряжения должна показывать около 0,3 В на паре чипов. Приоритетом является входная клемма БП хеш-платы и проверка короткого замыкания MOS (измерение сопротивления между контактами 1, 4, 8). Если подано 13 В, но напряжение домена не появляется, продолжайте.
3. Шаг 3 — Проверка цепи PIC. Измерьте U6 контакт 11 = выход 3,3 В. Если отсутствует, сначала проверьте подключение кабеля тестового стенда. Если кабель в порядке, перепрограммируйте PIC16F1704 с помощью программатора PICkit3.5 на контактах J3 1-6. Запишите HEX-файл, специфичный для D7, через MPLAB IPE (выберите PIC16F1704 → Power → Operate → file select → Connect → Program → Verify).
4. Шаг 4 — Проверка выходного сигнала цепи Boost. Контрольная точка C69 = 20 В (выход Boost U238). Если отсутствует, проверьте первичный MOSFET TPHR9003NL, импульсный регулятор MP1517DR, повышающий индуктор и окружающие MOSFETы малого сигнала.
5. Шаг 5 — Проверка выходного сигнала LDO. Проверьте выход LDO 1,8 В (каждый домен) и выход PLL 0,8 В (каждый домен). Проверьте LDO SGM2036-1.8 и SGM2036-ADJ последовательно — это наиболее распространенные точки дрейфа на старых платах.
6. Шаг 6 — Проверка выходного сигнала чипа. Отследите сигналы CLK / CI / RO / BI / RST. Эталонные значения напряжения: CLK ~0,9 В; RST + CI от J3 контакт 3 (3,3 В) после преобразования уровня. Если измеренные значения значительно отличаются от эталонных, сравните с измерениями соседних доменов. Когда метод дихотомии локализует неисправный чип, сначала перепаяйте чип (добавьте безотмывочный флюс, нагрейте паяные соединения до растворенного состояния, способствует повторному лужению), прежде чем заменять — проблема может быть в плохом контакте пайки, а не в мертвом чипе.

Метод дихотомии — локализация на уровне чипа

Метод тестирования дихотомии Bitmain (бинарный поиск) — это самый быстрый способ локализовать отсутствующий чип на хеш-плате D7:

• Если на ЖК-дисплее отображается ASIC NG: 0 (ноль чипов) — закоротите контрольную точку RX и контрольную точку 1V8 между чипами 1 и 2 с помощью самодельного зонда для короткого замыкания. Запустите программу и проверьте последовательный журнал. Если по-прежнему 0 чипов: наиболее вероятная причина — короткое замыкание SMD-фильтрующего конденсатора 0,8 В / 1,8 В, плохая пайка U1 / U2 / U5 или отказ лужения контакта чипа 1.
• Если первая попытка обнаруживает 1 чип — первый чип и предыдущая цепь исправны. Уменьшите оставшийся диапазон вдвое и закоротите 1V8 + RO между чипами 38 и 39. Если журнал показывает 38 чипов, первые 38 исправны. Если по-прежнему 0, неисправность находится в чипах после 38. Продолжайте делить пополам до изоляции.
• Если журнал показывает ASIC 69 (один чип отсутствует, частота 500 МГц) — используйте дихотомию, чтобы найти позицию неисправного чипа. Сначала повторно протестируйте тот же чип; если результат идентичен, чип неисправен и требует замены.
• Если чип N неисправен, то короткое замыкание между N-1 и N находит N-1 чипов, но короткое замыкание между N и N+1 по-прежнему находит 0 — это подтверждает позицию. Дополнительная проверка на адекватность: поменяйте местами чипы N и N+1; если короткое замыкание между N-1 и N теперь находит N-2 чипов (один отсутствует, потому что N теперь находится в позиции N+1), чип подтвержден как неисправный.

Коды отчетов тестового стенда и валидация после ремонта

• ASIC NG: 0 — обнаружено ноль чипов. Примените метод дихотомии.
• ASIC NG: N — обнаружено N чипов (где N < 70). Примените метод дихотомии для локализации.
• ASIC 69 — 69 чипов на частоте 500 МГц. Локализуйте отсутствующий чип и проверьте перед заменой.
• EEPROM NG — проверьте целостность пайки EEPROM U10 FM24C02B; перепаяйте или замените.
• PIC sensor NG — аномальные показания температуры. Проверьте R214 / R215 / R1071 / R1076; проверьте датчики температуры U5 / U7 / U8 / U9 S75 + их питание 3,3 В; проверьте термоинтерфейс радиатора к чипу на деформацию.
• PLUG OFF BEFORE TEST OVER — задержка программного обеспечения при выключении; тестировщик слишком рано отсоединил кабель. Перезапустите тестовый стенд.

Требования к тестовой среде PT2

• Температура окружающей среды: 20-30°C. При температуре выше 35°C тестовое программное обеспечение автоматически останавливается.
• Стабильность выходного сигнала БП под нагрузкой: при нагрузке 1500 Вт выходной сигнал БП не может упасть более чем на 0,03 В ниже значения в файле конфигурации (например, 15 В настроено → фактический выход ≥14,97 В при 1500 Вт).
• Валидация после ремонта: хеш-плата должна пройти валидацию на тестовом стенде более двух раз, чтобы быть одобренной. Первый проход после переделки, затем второй проход после полного остывания платы. После прохождения теста снимите большой радиатор, нанесите свежий термопроводящий гель, установите радиатор и проведите через первую станцию производственной линии, включая PT1 и PT2.
• Тест на старение всего майнера: установите отремонтированную хеш-плату в полностью собранный майнер не менее чем на один цикл старения. Отслеживайте аномалии вентилятора, обнаружение цепочки, температурные аварии выше 90°C, падение хешрейта после сборки.

Диагностика сбоев всего майнера

Сбои всего майнера D7 обычно можно отследить до результатов тестового стенда, указанных выше. Наиболее распространенные сбои на уровне сборки:

• IP не обнаружен — проверьте внешний вид ARM/CPU, трансформатор сетевого порта T1, контроллер PIC. Если одна плата проходит PT2, но весь майнер выходит из строя, проблема обычно заключается в контрольной плате (плата 7007) или подключении кабеля.
• Цепь отсутствует / обнаружено меньше плат — обычно проблема с подключением кабеля. Проверьте кабель на обрыв; протестируйте подозрительную плату на PT2; если она проходит, проблема в цепочке контрольной платы.
• Аномальная температура (PCB >90°C) — порог тревоги. Наиболее распространенные причины: слишком высокая температура окружающей среды, ненормальная работа вентилятора или деградация термопасты.
• Падение хешрейта после сборки (платы в порядке на тестовом стенде) — установите исправную плату с тестовым стендом в программу отладки мастер-чипа, установите вентилятор на 100%, отрегулируйте напряжение/частоту до рабочих значений майнера, отслеживайте потерю хешрейта. Если падение все еще происходит, понизьте частоту до 400 МГц для диагностики; снимите радиатор и измерьте напряжения доменов в реальном времени. Аномальное напряжение домена обычно означает короткое замыкание чипа или повреждение лужения контакта на конкретном чипе.
• Ошибка OTP контрольной платы (плата 7007) — подождите 30 секунд после прошивки карты для завершения OTP. Сбой питания до завершения OTP выжигает основной контроллер U1 (корпус FBGA), который не подлежит восстановлению в серии D7 — U1 не может быть повторно использован на D7 после сбоя OTP.

Когда ремонт на уровне чипов имеет больше смысла, чем замена

Запасы новых хеш-плат D7 ограничены — Bitmain прекратил массовое производство этого поколения много лет назад, а вторичный рынок в основном состоит из неисправных плат других операторов. Для операторов Dash-майнинга ремонт на уровне компонентов — это реалистичный путь. Небольшой запас ASIC-чипов BM1764 (наиболее часто заменяемая деталь), MOSFET-транзисторов цепи Boost (TPHR9003NL, MDU3603), цепи LDO (SGM2036-1.8, SGM2036-ADJ, MP2019GN), преобразователей уровня (74AUP1T34, NLSV1T34DFT2G, SN74LVC1G126DCKR), микроконтроллера PIC16F1704 (с HEX-файлом D7, готовым к прошивке), датчиков температуры S75 и MOSFET-транзисторов малого сигнала (2N7002, T2N7002AK) покрывает большинство сценариев ремонта на стенде.

Некоторые компоненты D7 используются в других майнерах Bitmain — T2N7002AK с Antminer L7, MDU3603 с S17 / T17, MP2019GN с S17 / S19, SN74LVC1G126DCKR с семейством S19, MP1517DR с S17 / T17 / S19 / T19, и PIC16F1704 с более широкой линейкой хеш-плат Antminer. Ремонтный стенд, который уже имеет запчасти для одного поколения Bitmain, может расширить покрытие до D7 с относительно небольшим количеством дополнений.

Часто задаваемые вопросы — Ремонт хеш-платы Antminer D7

Какова компоновка хеш-платы на Antminer D7?

Хеш-плата D7 (BXD34601) содержит 70 ASIC-чипов BM1764, расположенных в 35 доменах напряжения × 2 чипа на домен. Весь майнер D7 имеет 3 хеш-платы (всего 210 чипов) + 1 контрольную плату + 1 БП APW12 + 4 вентилятора охлаждения. Каждый чип работает при напряжении домена ~0,3 В; цепь Boost U238 подает 20 В от входа БП 13 В.

Что такое тестовый стенд для ремонта D7?

Хеш-платы D7 используют тестовый стенд с контрольной платой V2.3 (Bitmain P/N ZJ0001000001), питаемый БП APW12 1212В-15В V1.2 с медными кабелями 4 AWG (<60 см) и цементными разрядными резисторами 20 Ом / 100 Вт+ на клеммах тестовой установки. Режим PT1 не требует сканирования кодов; режим PT2 требует сканера кода последовательного порта и платы адаптера RS232-TTL 3,3 В с сетевым кабелем. Первое использование требует обновления прошивки для FPGA тестового стенда серии V19 с SD-карты.

Какова правильная последовательность включения питания для ремонта хеш-платы D7?

Сначала отрицательный медный провод → затем положительный медный провод → в конце сигнальный кабель. Отключение питания происходит в обратном порядке: сначала сигнальный кабель → затем положительный медный провод → отрицательный медный провод. Неправильный порядок разрушает преобразователи уровня U1 / U2 и не всегда может быть отслежен до конкретного чипа — это наиболее распространенная ошибка, приводящая к отказу хеш-платы D7 после ремонта.

Как локализовать неисправный чип на хеш-плате D7?

Используйте метод дихотомии (бинарного поиска) с зондом короткого замыкания. Сначала закоротите контрольные точки RX + 1V8 между чипами 1 и 2; если сообщается 0 чипов, неисправность находится в первом чипе или его окружающей цепи U1/U2/U5 или конденсаторах фильтра. Если сообщается 1 чип, уменьшите оставшийся диапазон вдвое — закоротите между чипами 38 и 39; если сообщается 38 чипов, первые 38 исправны. Продолжайте делить пополам, пока неисправный чип не будет изолирован. Когда чип N неисправен, короткое замыкание между N-1 и N находит N-1 чипов, но короткое замыкание между N и N+1 находит 0.

Что означает ASIC 69 на ЖК-дисплее тестового стенда D7?

Хеш-плата обнаруживает 69 из 70 чипов на тестовой частоте 500 МГц. Один чип отсутствует. Используйте метод дихотомии, чтобы найти его позицию. Сначала повторно протестируйте тот же чип (иногда между тестами восстанавливается незначительный контакт); если тот же чип остается неисправным, его необходимо заменить. Сначала перепаяйте чип безотмывочным флюсом — иногда проблема заключается в плохом контакте пайки, а не в мертвом чипе.

Как перепрограммировать PIC16F1704 на хеш-плате D7?

Используйте программатор PICkit3.5, подключенный к контактам J3 1-6 (контакт 1 кабеля PICkit3 совпадает с контактом 1 J3 на печатной плате). Откройте MPLAB IPE; выберите PIC16F1704 в качестве устройства; нажмите Power, чтобы выбрать метод питания, затем нажмите Operate; выберите File, чтобы найти HEX-файл, специфичный для D7; нажмите Connect; нажмите Program; по завершении нажмите Verify. Сообщение "verification complete" подтверждает успешную запись.

Будет ли D7 по-прежнему выгодно ремонтировать в 2026 году?

Экономика D7 в 2026 году находится в напряженном состоянии — вознаграждение за блок и маржа майнинга Dash сократились. Путь зависит от стоимости электроэнергии: в регионах с дешевой энергией исправный парк D7 может приносить доход еще 2-3 года при структурированном обслуживании и наличии запчастей. Новые хеш-платы D7 дефицитны; ремонт на уровне компонентов существующего парка является реалистичным путем для большинства операторов. Свяжитесь с LYS Shenzhen по адресу contact@lys-sz.com для получения информации о ценах на запчасти и оптовых поставках.
