Чипы Antminer ASIC — Полное руководство по ремонту хеш-платы

ASIC-чипы Antminer — полное руководство и ремонт хеш-плат (обновление 2026 г.)

ASIC (Application-Specific Integrated Circuit) — это чип, созданный для выполнения одной-единственной задачи: в майнинге биткойнов — вычисление двойных хешей SHA-256 настолько быстро и эффективно, насколько это физически возможно. С тех пор как Bitmain выпустила первый 55-нм чип BM1380 для Antminer S1 в конце 2013 года, ASIC-кремний внутри каждого поколения Antminer определял всю экономическую и безопасностную траекторию сети Биткойн. Это руководство представляет собой всеобъемлющий справочник 2026 года по всем ASIC-чипам Bitmain Antminer, когда-либо выпущенным, в сочетании с моделью хеш-платы, на которой они работают, технологическим процессом их изготовления, количеством чипов на плате (где известно) и артикулом ремонтного чипа LYS Phase 2, который является прямой заменой. Обновлено с учетом последних поколений BM1368 (S21 / T21 / S21 Hydro), BM1370 (S21 Pro / S21 XP / S21+ Plus Hydro) и BM1373CC (S23 Hydro), отсутствовавших в первоначальном списке BOM 2023 года.

Почему идентификация ASIC-чипов важна для ремонта

Каждая хеш-плата Antminer состоит из десятков ASIC-чипов, расположенных в последовательной цепочке — каждый чип получает данные от предыдущего чипа и передает результаты следующему. Один неисправный чип в цепочке выводит из строя всю цепочку, независимо от того, сколько других чипов исправны. Именно поэтому ремонт на стенде начинается с идентификации чипа: знание того, какой чип серии BM использует ваша конкретная модель Antminer, сообщает вам (а) какой трафарет + комплект для реболлинга приобрести для замены чипа, (б) какие донорские платы могут быть использованы для совместимых чипов, и (в) какие позиции инвентаря для ремонтного стенда являются общими для смежных поколений майнеров.

Экономика ремонта зависит от точного сопоставления чипов. Приобретение BM1366AG, когда вам на самом деле нужен BM1366BS (оба 5-нм чипа, оба помечены как «семейство BM1366», но вариант AG — это чип S19 XP, а вариант BS — это чип S19K Pro), приводит к напрасной трате времени на стенде и чипу, который не будет сопряжен с остальной частью цепочки. Приведенная ниже подробная таблица чипов разъясняет каждый вариант серии BM по отношению к его точной модели Antminer.

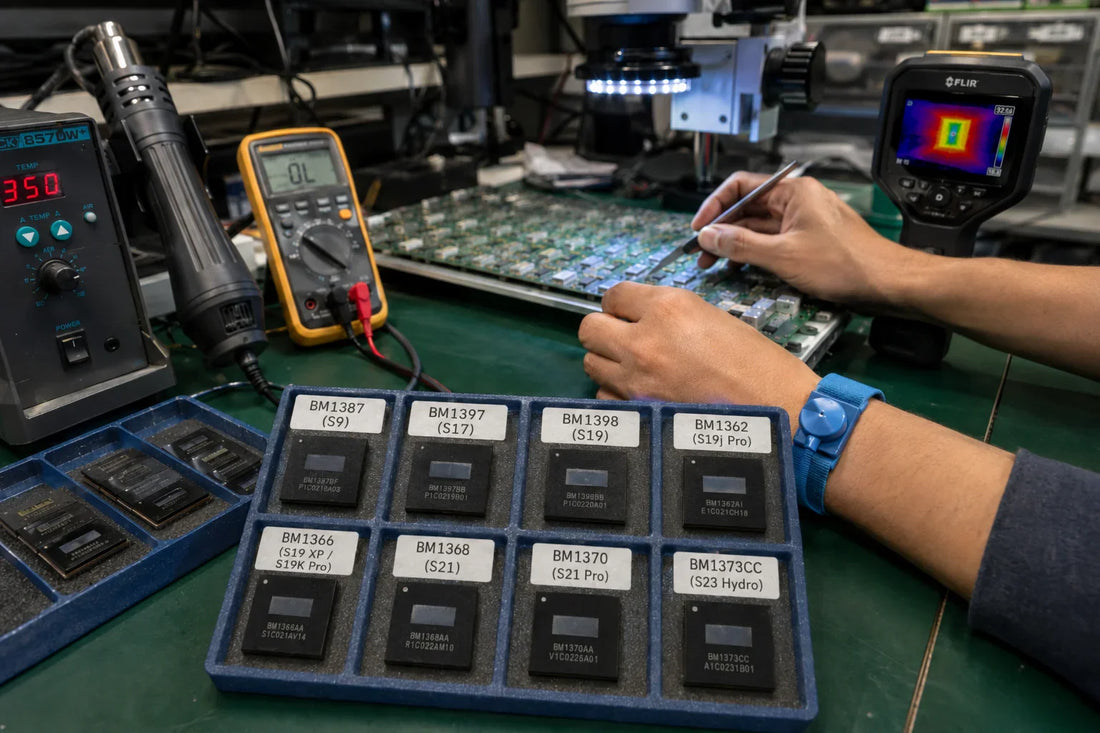

Шесть эпох ASIC-чипов Antminer

Развитие чипов Bitmain прошло через шесть идентифицируемых поколений с 2013 по 2026 год. Каждое поколение представляет собой уменьшение техпроцесса и/или архитектурную ревизию, которая обеспечила значительный прирост эффективности:

Основной показатель, который нужно понять: BM1380 (S1, 2013) работал примерно на 2000 Дж/TH; BM1370 (S21 Pro, 2024) работает на ~17.5 Дж/TH. Это более чем 100-кратное улучшение энергоэффективности за 11 лет — за счет уменьшения техпроцесса с 55 нм до 5 нм и архитектурного усовершенствования хеш-ядер SHA-256.

Карта современных ASIC-чипов Antminer (поколения 2024–2026 гг.)

Наиболее актуальными чипами для ремонтных работ 2026 года являются поколения Gen 4 / 5 / 6. Это чипы на хеш-платах, которые операторы активно обслуживают и ремонтируют сегодня:

Семейство S19 (BM1398 + BM1362 — 7 нм)

• Семейство BM1398 (BM1398BB / BM1398AC / BM1398AD) — рабочая лошадка 7-нм чип S19. BM1398BB питает стандартный S19 (~76-114 чипов на плату × 3 платы), BM1398AC питает S19+ / S19a Pro, BM1398AD питает варианты S19a / S19a Pro. В настоящее время один из наиболее часто ремонтируемых чипов в активных очередях — поколение S19 является крупнейшим установленным парком майнеров BTC в 2026 году.
• BM1362AJ — в паре с S19j / S19j Pro. Варианты BM1362AA / BM1362AC / BM1362AI относятся к тому же семейству. Важные номера деталей BHB: BHB42801 (S19j Pro 126 чипов × 42 домена × 3 чипа на домен) и BHB42831 (S19j Pro+ с BM1362AK — 88 чипов × 44 домена × 2 чипа на домен).
• BM1362AK — специфичен для ревизии печатной платы BHB42831 S19j Pro+. 88 чипов × 44 домена × 2 чипа на домен.
• BM1362BD — специализированный вариант S19j Pro+ (Plus). 120 чипов × 40 доменов × 3 чипа на домен. Отличается от BM1362AJ/AK S19j Pro.
• BM1398BB (Hydro) — хеш-плата S19 Hydro HHB28601: 104 чипа BM1398BB × 52 домена × 2 чипа на домен. Архитектура с двумя осцилляторами (разделение Y1 / Y2 — BM1-51 против BM52-104), отличная от S19 с воздушным охлаждением.

Поколение 5 нм (семейство BM1366)

• BM1366AL / BM1366AG — S19 XP / S19 XP Hydro. В оригинальном списке BOM LYS было указано «BM1366AL/AG S19XP / S19XP Hydro». Хеш-плата BHB56801 содержит 110 чипов BM1366AG × 11 доменов × 10 чипов × 3 платы = 330 чипов всего. 141 TH/s при 21.5 Дж/TH — первый Antminer с эффективностью менее 30 Дж/TH.
• BM1366BS / BM1366BP — S19K Pro. Хеш-плата BHB56902, ~328 чипов всего при 110-120 TH/s. Семейство BM1366 охватывает как S19 XP, так и S19K Pro — различные суффиксы ревизий (AL/AG против BS/BP) указывают на разные производственные партии и биннинг.

S21 / T21 / S21 IMM / S21 Hydro / S21e XP Hyd 3U (BM1368 — 5 нм улучшенный) — НОВОЕ ДОБАВЛЕННОЕ ПОКОЛЕНИЕ 2024 ГОДА

• BM1368AA + BM1368PB — текущее производство для всего семейства S21. Варианты суффиксов PA / PB / PV / PM / AA обозначают биннинг производства. Совместимость по S21 / T21 / S21 IMM / S21 Hydro согласно названию продукта LYS URL. Эталонные развертывания:
  • Хеш-плата с воздушным охлаждением BHB68XXX = 108 чипов BM1368 × 12 доменов × 9 чипов на домен (S21 / T21). 200 TH/s при 17.5 Дж/TH.
  • Гидро-хеш-плата HHB68xxx = 216 чипов BM1368 × 18 доменов × 12 чипов на домен (S21 Hydro — в 2 раза большая плотность чипов, чем у версии с воздушным охлаждением).
  • Antminer S21e XP Hyd 3U — высокопроизводительный корпоративный уровень 830-860 TH/s, вход 380В переменного тока, форм-фактор 3U с жидкостным охлаждением. Также питается от семейства BM1368 — то же поколение чипов, масштабируемое с большим количеством чипов на корпус.

S21 Pro / S21 XP / S21+ Plus / S21e XP Hydro (BM1370 — 5 нм улучшенный) — НОВОЕ ДОБАВЛЕННОЕ ПОКОЛЕНИЕ 2024-2026 ГОДОВ

• Семейство BM1370 — варианты BB / BC / AA / PA / PB — текущее производство для более высокого уровня линейки S21. BM1370 — это усовершенствование 5-нм архитектуры BM1368 с более точным шагом шариков и улучшенной эффективностью на чип. Питает:
  • Antminer S21 Pro (~234 TH/s при 15 Дж/TH; 216 чипов на хеш-плату по отраслевым данным)
  • Antminer S21 XP (~270 TH/s при 13.5 Дж/TH — лидер по эффективности среди стандартного поколения S21)
  • Antminer S21+ (Plus) Hydro — вариант с водяным охлаждением и более высокой плотностью, 216 чипов BM1370 на плату
  • Antminer S21e XP Hydro — корпоративный гидро-вариант с 13 Дж/TH, прямое жидкостное охлаждение чипов для максимальной эффективности
  • Bitaxe 601 Gamma (домашний соло-майнер с открытым исходным кодом) — тот же кремний BM1370, что и в Antminer S21 Pro, в аппаратуре с открытым исходным кодом. Тот же промышленный чип, розничный форм-фактор — аспект децентрализации, заключающийся в наличии идентичного кремния на промышленных и домашних майнерах.
  Поколение BM1370 требует самых точных навыков перепайки BGA в линейке Antminer из-за мельчайшего шага шариков — ремонт является исключительно профессиональным делом.

S23 Air / Hydro / IMM (BM1373CC — 3 нм) — НОВОЕ ДОБАВЛЕННОЕ ПОКОЛЕНИЕ 2025-2026 ГОДОВ

• BM1373CC — новейший чип Bitmain, выполненный по техпроцессу 3 нм. Одночиповая хешрейт ~400-500 GH/s по отраслевым данным (по сравнению с ~200 GH/s у предыдущего поколения BM1370 = ~2-кратное улучшение на чип). Линейка S23 включает три варианта:
  • Antminer S23 Air — ~318 TH/s в точке эффективности воздушного охлаждения
  • Antminer S23 Hydro — корпоративный вариант с жидкостным охлаждением, ~127 чипов BM1373CC на хеш-плату по отраслевым данным
  • Antminer S23 IMM — вариант с иммерсионным охлаждением для развертывания в гипермасштабных фермах
  Первый чип Antminer с эффективностью ниже 13 Дж/TH в промышленных масштабах. Различные производственные партии могут также сочетать чипы BM1370 с BM1373CC в ранних развертываниях S23 — проверьте маркировку чипа на самой печатной плате перед тем, как приобретать запасной чип.

Подробная таблица ASIC-чипов Antminer (включая старые и нишевые поколения)

В таблице ниже представлены все когда-либо выпущенные ASIC-чипы Bitmain Antminer, включая старые поколения, которые все еще находятся в очередях на ремонт, чипы для альткойн-алгоритмов (L7 Scrypt, D7 X11, K-series KAS), а также нишевые / региональные варианты. Там, где LYS имеет чип в наличии в качестве прямой замены, ссылка ведет на страницу продукта. Там, где LYS имеет в наличии трафарет / инструмент для лужения чипа для замены чипа (но не сам чип, который обычно предоставляется по запросу), ссылка ведет на инструмент для лужения.

Архитектура хешплаты: к чему подключены чипы

Знание чипа — это полдела; другая половина — понимание того, к чему чип подключен на хешплате. Каждая хешплата Antminer, независимо от поколения, имеет одинаковые архитектурные элементы:

• Массив ASIC-чипов: десятки идентичных чипов серии BM, соединенных последовательно в цепь. Линии сигналов CK (тактовый) + RST (сброс) + CI/CO (вход/выход цепи для данных) + BO (статус) проходят через цепь. Один неисправный чип выводит из строя всю последующую цепь.
• Домены напряжения: ASIC-чипы работают при очень низких напряжениях (0.3-1.2 В на домен, в зависимости от поколения и частоты). Блок питания подает 12 В (или выше для новых поколений); понижающие преобразователи хешплаты снижают это напряжение через несколько доменов напряжения, каждый из которых питает группу чипов. Вышедший из строя понижающий преобразователь или короткозамкнутый MOSFET в домене напряжения выводит из строя все чипы в этом домене.
• Разделительные конденсаторы цепи сигналов + оконечные резисторы: соединяют сигналы между доменами (различные опорные напряжения) и предотвращают отражения на концах цепи.
• Датчики температуры: термисторы NTC в стратегически важных местах на плате передают данные на плату управления для регулировки скорости вентиляторов и логики теплового отключения.
• Регуляторы LDO: обеспечивают чистую подачу питания PLL / ввода-вывода на ASIC-чипы (отдельно от основного напряжения ядра).
• EEPROM: хранит данные калибровки платы (настройка напряжения, таблицы частот). Повреждение может вызвать неустойчивое поведение, даже если все аппаратное обеспечение исправно.

Для глубокого архитектурного анализа каждого поколения Antminer см. специальные руководства по ремонту хешплат:

• S19 стандартный, S19j / S19j Pro, S19j Pro+ (Plus), S19 XP, S19 Hydro HHB28601, S19K Pro
• S21 / T21, S21 Hydro
• L7 (Scrypt), D7 (X11)

Наиболее распространенные режимы отказа ASIC-чипов

• Вышедший из строя ASIC-чип (наиболее распространенный режим одиночного отказа): чип полностью перестает реагировать. Симптомы: журнал ядра показывает, что перечисление цепочки останавливается на определенном номере чипа; плата сообщает о нулевом или сниженном хешрейте; строка состояния ASIC показывает "x" в позиции отказа. Причины: кумулятивное тепловое напряжение, электромиграция в нанометровых соединениях, производственные дефекты, скачки напряжения.
• Отказ / растрескивание паяного соединения BGA: термические циклы (циклы нагрева + охлаждения при нормальной работе) создают микротрещины в шариках припоя BGA, соединяющих чип с печатной платой. Часто прерывисто — работает в холодном состоянии, выходит из строя при нагреве. Поколение Antminer S17 / T17 (BM1397) особенно печально известно этим режимом отказа из-за сочетания высоких рабочих температур и бессвинцовых припоев. Новые 5-нм + 3-нм чипы с более плотным шагом шариков также уязвимы.
• Отказ домена напряжения: выходит из строя микросхема понижающего преобразователя, MOSFET или выходные конденсаторы в домене напряжения. Все чипы в этом домене отключаются. Термографическое изображение показывает отчетливую холодную зону, где находится неисправный домен.
• Разрыв сигнальной цепи: поврежденная дорожка на печатной плате, вышедший из строя разделительный конденсатор между доменами напряжения или одиночный отказ чипа, который выводит из строя последующие чипы. Часто проявляется как частичное обнаружение цепи (например, обнаружено 30 из 76 чипов).
• Термическое повреждение: длительная работа за пределами теплового режима постепенно ухудшает состояние всех компонентов. Коричневый/темный субстрат печатной платы + пузырящиеся остатки флюса = видимые индикаторы теплового повреждения.
• Повреждение от ЭСР: невидимое. Статический разряд ниже порога человеческого восприятия (менее 100 В) может разрушить структуры ввода-вывода чипа. Чаще всего встречается в средах без надлежащих антистатических браслетов + заземленных рабочих мест.
• Коррозия / повреждение от влаги: влажные среды для майнинга (подвалы, гаражи) + загрязнения в воздухе вызывают коррозию медных дорожек + окисление контактов разъемов. Белые/зеленые кристаллические отложения на печатной плате = повреждение от влаги.

Замена ASIC-чипа: профессиональный или самостоятельный порог

Замена чипа требует переделки BGA (Ball Grid Array) — нет сквозных выводов для выпайки. Чип лежит ровно на плате, сотни крошечных шариков припоя образуют соединение снизу. Стандартный рабочий процесс:

1. Нанести флюс вокруг чипа; предварительно нагреть плату снизу до 150-180°C, чтобы уменьшить тепловой удар.
2. Нагреть чип сверху с помощью станции для пайки горячим воздухом: 350-380°C для бессвинцового припоя SAC305; 300-330°C для свинцового Sn63/Pb37.
3. Поднять чип вакуумным пинцетом, когда припой расплавится. Никогда не поворачивайте и не поддевайте — риск отрыва контактных площадок печатной платы.
4. Очистить контактные площадки с помощью оплетки для снятия припоя + флюса + изопропилового спирта. Осмотреть на предмет оторванных/поврежденных контактных площадок.
5. Перекатить шарики на заменяемом чипе при необходимости (специальный трафарет BGA + приспособление + шарики припоя 0.4 мм).
6. Нанести флюс на контактные площадки печатной платы, выровнять заменяемый чип, оплавить горячим воздухом. Осмотреть под увеличением на предмет мостиков + смещения.

Процесс занимает 15-30 минут на чип для опытного специалиста. Новые чипы (BM1366, BM1368, BM1370, BM1373CC) имеют более мелкий шаг шариков и требуют большей точности + лучшего оборудования. Порог "сделай сам" против "профессионального":

• Подходит для самостоятельного ремонта: визуальный осмотр, базовое тестирование мультиметром (сопротивление + диодный режим), диагностика прошивки (журналы ядра + количество чипов + хешрейт на чип + частота ошибок), замена вентиляторов и кабелей, обслуживание радиатора + термопасты, замена платы управления.
• Требует профессионального оборудования: любое снятие/установка компонентов BGA, замена понижающего преобразователя + MOSFET (работа с теплоотводящими площадками при высоком токе), ремонт дорожек (точность микроскопа + знание целостности сигнала), перекатка BGA (трафареты + приспособление для конкретной модели), диагностика нескольких неисправностей.

Порог прост: если ремонт требует удаления или установки компонента BGA, это требует профессионального оборудования и навыков. Все, что предшествует работе с BGA, доступно осторожному, методичному оператору, готовому учиться.

Трафареты LYS Chip / Приспособления для пайки для замены чипов

Компания LYS Shenzhen предлагает трафареты BGA для конкретных моделей + приспособления для пайки для замены чипов для всей линейки Antminer. Это специализированные инструменты, необходимые для выравнивания чипа + трафарета для перекатки шариков + приспособления во время процесса переделки:

• BM1397 / BM1387 / BM1485 универсальное приспособление для пайки 4-в-1 — охватывает поколение S9 + S17 + L3 в одном приспособлении
• Приспособление для пайки BM1398 / BM1398BB с трафаретом и держателем — поколение S19
• Приспособление для пайки BM1362AA — поколение S19j / S19j Pro (100 мм)
• Приспособление для пайки BM1362AK + держатель — ревизия печатной платы S19j Pro BHB42831
• Трафарет для пайки BM1362AK — трафарет для чипов хешплаты S19j
• Трафарет для пайки BM1764AB — замена чипов хешплаты D7
• Приспособление для пайки BM1489 — замена чипов хешплаты L7
• Высокоточное приспособление для пайки BM2042AA — хешплата Antminer K7 KAS
• Трафарет для пайки BM2110AA — хешплата Antminer KA3 KAS

Часто задаваемые вопросы — ASIC-чипы Antminer

Как определить, какой ASIC-чип используется в моем Antminer?

Сопоставьте номер модели вашего Antminer с таблицей чипов выше. Номера деталей чипов физически напечатаны на корпусе (например, "BM1398BB" или "BM1366AL"), поэтому, открыв хешплату и прочитав шелкографию чипа, вы подтвердите идентификатор. Для поколения S19j Pro ревизия печатной платы (BHB42801 против BHB42831) определяет, какой подвариант BM1362 использует плата — 42801 = BM1362AJ; 42831 = BM1362AK.

В чем разница между BM1366AL/AG (S19 XP) и BM1366BS/BP (S19K Pro)?

Оба являются 5-нм чипами семейства BM1366, но это разные подварианты, используемые с разными майнерами. BM1366AL / AG = S19 XP / S19 XP Hydro (хешплата BHB56801, 141 TH/s). BM1366BS / BP = S19K Pro (хешплата BHB56902, 110-120 TH/s). Невозможно взаимозаменять — варианты AG/AL не будут работать с цепью BS/BP на плате S19K Pro.

Какие чипы Antminer наиболее активно ремонтируются в 2026 году?

Поколение S19 (семейство BM1398BB + BM1362) составляет наибольшую долю активных ремонтных работ — большинство устройств S19 находятся в эксплуатации 3-5 лет, в зоне отказа. Поколение S17 (BM1397) известно растрескиванием BGA и продолжает требовать переделки. Новое поколение S21 (BM1368) начинает поступать в очереди на ремонт, поскольку ранняя производственная когорта выходит из гарантии.

Какой самый новый чип Antminer в 2026 году?

BM1373CC — изготовлен по 3-нм техпроцессу, используется в Antminer S23 Hydro с лучшей в сети эффективностью. BM1370 (5-нм доработанный, S21 Pro / S21 XP / S21+ Plus Hydro) является наиболее распространенным чипом текущего поколения в 2026 году с эффективностью ~13.5-17.5 J/TH.

Могу ли я отремонтировать хешплату S9 с чипом BM1387 в 2026 году?

Да — заменяемые чипы BM1387 по-прежнему легко доступны и недороги. Ремонт хешплаты S9 экономически выгоден для операторов, использующих парки S9 в качестве обогревателей для биткойнов, где тепловыделение оправдывает затраты на электроэнергию независимо от чистой прибыльности майнинга. Для чистой прибыльности майнинга платы S9 являются маргинальными при текущей сложности.

Почему один неисправный чип выводит из строя всю цепочку хешплаты?

ASIC-чипы на хешплатах Antminer соединены последовательно в цепь — каждый чип получает данные от предыдущего чипа и передает результаты следующему. Когда один чип выходит из строя, поток данных останавливается на этой позиции. Все чипы ниже по течению от неисправного чипа исправны, но недоступны. Вот почему локализация ПЕРВОГО неисправного чипа в цепочке (прочитайте строку состояния ASIC `estats` AUC3 для Avalon или журнал ядра Antminer для Bitmain) является критически важным этапом диагностики.

Могу ли я заменить ASIC-чип самостоятельно?

Технически да, но практически это требует станции для пайки горячим воздухом ($200-$1000+), оборудования для перекатки BGA, трафаретов + приспособлений для конкретных моделей, тренировочных плат и значительных навыков пайки. Новые 5-нм + 3-нм чипы (BM1366, BM1368, BM1370, BM1373CC) имеют более мелкий шаг шариков и требуют профессионального оборудования + опыта для надежных результатов. Большинству домашних майнеров лучше обратиться к профессиональному ремонту для работ с BGA; все, что предшествует работе с BGA (визуальный осмотр, тестирование мультиметром, диагностика прошивки, замена вентилятора/кабеля), подходит для самостоятельного ремонта.
