Руководство по ремонту блока питания Bitmain APW3++ и список компонентов

Руководство по ремонту и перечень компонентов блока питания Bitmain APW3++ (обновление 2026)

Bitmain APW3++ — это устаревший блок питания с одним выходом, который питал крупнейший парк ASIC-майнеров из когда-либо поставленных — серию Antminer S9, а также Scrypt-майнеры L3+ / L3++ и устаревшие устройства SHA-256 T9 / T9+. Номинальная мощность составляет 1600 Вт при входном напряжении 220 В переменного тока с одним выходом 12 В при 133 А. APW3++ построен на базе LLC DC-DC полумоста с коррекцией коэффициента мощности на входе и синхронным выпрямлением на вторичной стороне. В 2026 году, когда хешрейт сети Биткойн превышает 800 Эх/с, а сложность — 110 триллионов, многие устройства APW3++ все еще работают круглосуточно в условиях с низкими затратами на электроэнергию и в системах отопления на Биткойне — ремонт на стенде является единственным реальным способом поддержания этих устаревших БП в рабочем состоянии. В этом руководстве рассматриваются 19 наиболее уязвимых компонентов, 5-этапный диагностический рабочий процесс, документированный Bitmain, и полное руководство по ремонту со ссылками на прямые поставки, завершающее наше покрытие семейства БП Bitmain APW наряду с руководствами по ремонту APW7 (эпоха S9 / L3), APW8 (S15 / T15), APW9 / APW9+ (S17) и APW12 (S19).

Почему ремонт БП APW3++ по-прежнему актуален в 2026 году

APW3++ питал крупнейшую в истории базу установленных майнеров Bitmain. Многие устройства S9 до сих пор работают на рынках, где стоимость электроэнергии достаточно низка, чтобы скромный хешрейт оставался прибыльным, или в качестве биткойн-обогревателей в Канаде, Северной Европе и на высокогорных объектах, где отработанное тепло замещает традиционное отопление. Запасные блоки APW3++ уже много лет не производятся Bitmain; ремонт на уровне компонентов — единственный способ поддерживать эти БП в рабочем состоянии. Большинство отказов APW3++ связаны с вышедшими из строя первичными MOSFET, деградировавшими электролитическими конденсаторами, сгоревшим варистором или NTC после скачка напряжения в сети, или изношенным вентилятором, который привел к срабатыванию термозащиты — все это заменяемые детали с доступным ремонтным запасом.

Совместимые модели Antminer

Серия APW3++ питала следующие ASIC-майнеры Bitmain:

• Семейство S9: S9, S9i, S9j, S9k, S9 SE — самый распространенный майнер Bitmain из когда-либо производившихся (класс ~14 TH/s)
• Семейство L3: L3+, L3++ — Scrypt-майнеры для майнинга Litecoin / Dogecoin
• Другие устаревшие Antminer: T9, T9+ и некоторые устройства серии S7, которые принимают одноканальный блок питания 12 В

APW3++ поставляет один выход 12 В постоянного тока мощностью 1600 Вт через 10 6-контактных разъемов PCIE. Эта одноканальная архитектура отличает его от более поздних семейств APW8 / APW9 / APW9+ / APW12, которые имеют регулируемую основную шину плюс отдельную вспомогательную шину 12 В. APW3++ не взаимозаменяем напрямую с новыми поколениями БП — выходная топология, формат разъема и диапазон напряжений зависят от поколения БП.

Для более нового одноканального БП S9-класса мощностью 1800 Вт см. наше руководство по ремонту БП APW7. Для БП S15-класса с многоканальным выходом см. статью APW8.

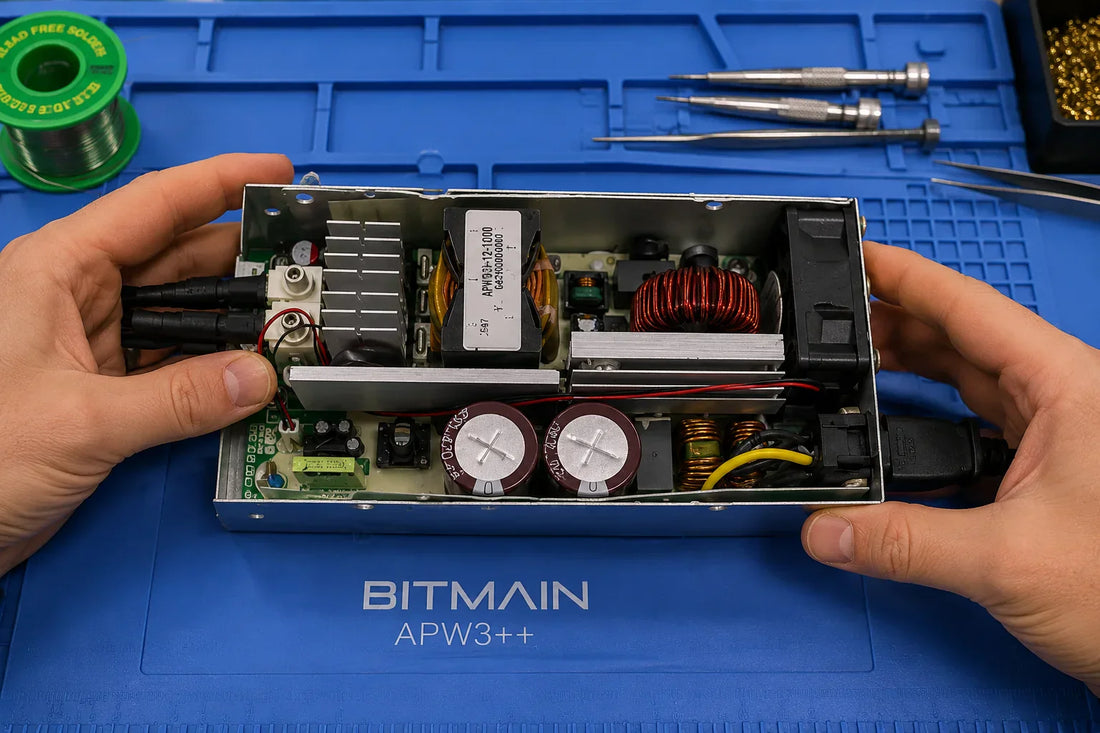

Краткий обзор архитектуры БП APW3++

APW3++ представляет собой LLC DC-DC полумостовой импульсный источник питания с коррекцией коэффициента мощности на входе и синхронным выпрямлением на вторичной стороне, а также внутренний дежурный источник питания для первичных и вторичных управляющих ИС и вентиляторов. Документированная Bitmain архитектура: вход переменного тока 176-264 В → EMI-фильтр (два синфазных дросселя, два X-конденсатора, шесть Y-конденсаторов, варистор) → мостовой выпрямитель → каскад PFC → объемный конденсатор VBUS → LLC полумост → основной трансформатор → вторичное синхронное выпрямление → выход 12 В постоянного тока номиналом 133 А. Дежурный источник питания ответвляется от первичной стороны и обеспечивает VCC для контроллера первичной стороны, контроллера вторичной стороны, цепей защиты, вентиляторов и входного реле.

Характеристики (APW3++)

• Вход переменного тока: 176-264 В универсальный, однофазный, разъем C13 / C14 (100-240 В с автоопределением и снижением мощности ниже 200 В — полная мощность 1600 Вт требует входного напряжения 220 В)
• Выход постоянного тока: одна шина 12 В при 1600 Вт (полная мощность при входном напряжении 200-240 В). Снижение мощности до ~1200 Вт при входном напряжении 110 В.
• Выходной ток: номинальный 133 А непрерывный при 220 В (100 А непрерывный при 110 В); OCP срабатывает при 134-153 А
• Точность напряжения: <2% (допустимый диапазон от 11,6 В до 12,6 В при любых условиях; номинальное значение 12,15-12,25 В при 1 А без нагрузки)
• Коэффициент мощности: >0,99 при полной нагрузке (вход 220 В)
• Эффективность: >92% при полной нагрузке (220 В), ~93% пик
• Пульсации на выходе: <120 мВ при полной нагрузке 133 А
• Выходной кабель: 10 6-контактных разъемов PCIE (внутренняя 12-канальная параллельная выходная шина)
• Защита: блокировка при пониженном напряжении, короткое замыкание на выходе (заблокировано, требуется цикл переменного тока), блокировка при перегрузке по току, перегрев с автоматическим восстановлением
• Рабочая температура: от 0°C до 40°C окружающего воздуха (выше — тепловое отключение)
Охлаждение: два 40-мм вентилятора постоянного тока (впуск + выпуск)
• Вес: примерно 3,0 кг

Архитектура на уровне компонентов

• ЭМС-фильтр: два синфазных дросселя, два Х-конденсатора, шесть Y-конденсаторов и металлооксидный варистор S14K300 (300 В переменного тока, зажим 470 В, пиковый ток 4500 А) подавляют переходные процессы в сети до того, как они достигнут мостового выпрямителя. Входной предохранитель F1 разрывает цепь при серьезных первичных неисправностях. Термистор NTC 5D-15 ограничивает пусковой ток при включении переменного тока. Мощное реле постоянного тока HF115F-012 обходит пусковой термистор после зарядки объемного конденсатора.
• Мостовой выпрямитель: GBJ2506 однофазный мостовой выпрямитель 25 А / 600 В преобразует переменный ток в пульсирующий постоянный на входе PFC.
• Каскад PFC: NCP1654BD65R2G (54B65) высокопроизводительный контроллер PFC в режиме непрерывной проводимости управляет повышающим MOSFET для поддержания единичного коэффициента мощности. IXFH46N65X2 высоковольтный первичный MOSFET (TO-247) обрабатывает повышающее переключение PFC. Сверхбыстрый диод US1M на выходном тракте повышающего PFC. Объемный конденсатор PFC (450 В 470 мкФ, 35×50 мм) поддерживает напряжение шины на уровне 370-385 В постоянного тока во время нормальной работы (измеряется на TEST5/TEST6).
• Дежурный источник питания: небольшой внутренний дежурный источник питания обеспечивает VCC для контроллера первичной стороны, контроллера вторичной стороны, цепей защиты, катушки реле и двух вентиляторов. Если дежурный источник питания выходит из строя, БП не реагирует на включение переменного тока — вентиляторы не вращаются, и на выходе нет 12 В.
• LLC DC-DC полумост: резонансный контроллер CM6901XISTR (CM6901X) управляет каскадом LLC полумоста с комбинированным управлением LLC + вторичным синхронным выпрямлением в одной ИС. Функция ШИМ при малой нагрузке повышает эффективность при состояниях с низким хешрейтом. ICE2QR4765 650 В квазирезонансный автономный AC/DC преобразователь обрабатывает первичный квазирезонансный путь переключения.
• Драйвер затвора: двойной низкоуровневый драйвер затвора MOSFET IX4424N (IX4424NTR) обеспечивает высокоточные импульсы, необходимые для чистого переключения первичных MOSFET под нагрузкой.
• Синхронное выпрямление (выход): вторичные MOSFET обеспечивают выходное напряжение 12 В. Шунтовой регулятор напряжения AP431SAN1TR-G1 (GCC) устанавливает выходную опорную точку и питает петлю обратной связи.
• Выходной выпрямитель / свободный ход: ES3J 600 В сверхбыстродействующий выпрямительный диод на вторичном тракте. Диод Шоттки B1100 100 В обрабатывает низкопотерьное низковольтное выпрямление на вспомогательных шинах.
• Выходная фильтрация: 1000 мкФ 16 В алюминиевые электролитические конденсаторы на вторичной стороне удерживают шину 12 В стабильной. Радиальный электролитический конденсатор 25 В 220 мкФ 8×12 мм поддерживает фильтрацию вспомогательной шины.
• Обратная связь / выборка: четверной операционный усилитель TP2274-TR обрабатывает выборку напряжения, усиление ошибки и обратную связь. Высокий EMIRR TP2274 (84 дБ на 900 МГц) важен в шумной коммутирующей среде в нескольких сантиметрах от каскада LLC.
• Поддержка малого сигнала: биполярный транзистор DSS5540X (-13) PNP (40 В / 4 А, SOT-89) и транзистор MMBT3906 PNP (SOT-23, 40 В / 200 мА) поддерживают цепи защиты и цепи смещения.
• ИС цепей защиты (обозначения Bitmain): U3 и U7 обрабатывают входную защиту; U10 в паре с Q25 обрабатывают защиту от перегрузки по току; U12 в паре с Q30 обрабатывают защиту от перегрева. Окружающие компоненты R34-R47, D13, D14 и C30-C40 образуют поддерживающую сеть защиты.

Наиболее распространенные неисправности БП APW3++

• Вентиляторы не работают или шумят — обычно это первый режим отказа APW3++. Два 40-мм вентилятора постоянного тока непрерывно работают на высоких оборотах в жаркой, пыльной среде. Скрежет, дребезг или щелчки указывают на выход из строя подшипника. Отключение БП через 5-15 минут работы обычно означает, что один вентилятор вышел из строя и срабатывает термозащита. Покрутите каждый вентилятор вручную при отключенном БП — любое сопротивление или скрежет означает замену.
• БП мертв после подачи переменного тока, вентилятор не запускается — сначала проверьте предохранитель F1. Перегоревший предохранитель обычно указывает на короткое замыкание в последующем первичном коммутационном каскаде (MOSFET IXFH46N65X2 или контроллер PFC NCP1654). Также проверьте входной кабель переменного тока и разъем C13 на входе БП на предмет повреждений.
• Вентилятор вращается, но нет выходного напряжения 12 В, низкое напряжение в сети — APW3++ требует входного напряжения переменного тока выше 205 В для включения выхода. Низкое напряжение в жилых сетях в часы пик может препятствовать запуску БП. Проверьте напряжение в розетке мультиметром под нагрузкой.
• Вентилятор вращается, но нет выходного напряжения 12 В, короткое замыкание на выходе или перегрузка — БП переходит в режим защиты при коротком замыкании на выходе или постоянной перегрузке. Отключите нагрузку, сделайте цикл переменного тока БП и снова подключите. Если защита срабатывает немедленно, проверьте нагрузку (обычно это короткое замыкание на хешплате майнера).
• Выходное напряжение выходит за пределы спецификации или дрейфует — деградировавший шунтовой регулятор AP431SAN1TR-G1 смещает опорную точку. Проверьте операционный усилитель TP2274-TR, если опорное напряжение в норме, но выход все еще дрейфует. Допустимый диапазон от 11,6 В до 12,6 В; номинальная цель 12,15-12,25 В при 1 А.
• Пульсации переменного тока выше 120 мВ — деградировавшие выходные электролитические конденсаторы. Хешплаты чувствительны к пульсациям напряжения; длительные пульсации, выходящие за пределы спецификации, могут вывести из строя ASIC-чипы. Замените выходные конденсаторы 1000 мкФ 16 В, если есть видимые признаки вздутия или утечки.
• Выгорание разъема — 10 6-контактных разъемов PCIE пропускают значительный ток (~15 А на разъем при полной нагрузке). Плохой контакт создает сопротивление → тепло → еще большее сопротивление → тепловой разгон. Изменение цвета или расплавление пластика, почерневшие контакты или запах гари являются условиями для немедленного принятия мер. Отключите питание и проверьте каждый разъем как на стороне БП, так и на стороне майнера.
• Отсутствует напряжение шины PFC — измерьте TEST5/TEST6 — должно быть 370-385 В постоянного тока. Если отсутствует, проверьте объемный конденсатор 450 В 470 мкФ, MOSFET IXFH46N65X2, повышающий диод US1M и контроллер PFC NCP1654 по порядку.
• Повторное тепловое отключение — БП отключается через 10-30 минут, затем перезапускается после охлаждения. Сначала проверьте вентиляторы (см. выше). Затем проверьте температуру окружающей среды (номинальная 0-40°C) и воздушный поток БП — штабелирование БП, установка вплотную к стене или размещение на закрытой полке ограничивает воздушный поток. Накопление пыли на ребрах радиатора снижает эффективность охлаждения даже при исправных вентиляторах.
• Сработавшее устройство входной защиты — скачок напряжения в сети может вызвать срабатывание входного предохранителя F1 и варистора S14K300 одновременно. Проверьте оба после любой жалобы "БП умер после грозы". То, что варистор выполнил свою работу, является особенностью, а не неисправностью — замените его и предохранитель, чтобы восстановить входную защиту.

Перечень компонентов для ремонта БП Bitmain APW3++

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта БП APW3++. Каждая запись содержит ссылку на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для оптовых цен или для получения полных блоков питания APW3++.

Рабочий процесс диагностики и ремонта — 5-шаговая процедура, документированная Bitmain

Требования к организации рабочего места

• Регулятор переменного напряжения: автотрансформатор 2000 Вт, выход 0–265 В — необходим для проверки порога запуска 205 В и тестирования работы с универсальным входом.
• Тестер электронной нагрузки: мощность 1800 Вт, 0–15 В, 0–160 А — необходим для функционального тестирования и проверки защиты от перегрузки по току.
• Анализатор мощности: для измерения коэффициента мощности, активной мощности и КПД после ремонта.
• Мультиметр: рекомендуется Fluke 15B+ (способный измерять пульсации до мВ в режиме переменного напряжения).
• Осциллограф: для проверки формы сигнала переключения LLC на первичной стороне и формы сигнала синхронного выпрямления на вторичной стороне, когда диагностика на уровне компонентов неясна.
• Паяльное оборудование: паяльник 300 Вт, отпаячная станция, антистатическая щетка, антистатический браслет, острогубцы, пинцет, отвертка, защитная лампа 150 Вт.
• Вспомогательные материалы: бессвинцовая оловянная проволока для защиты окружающей среды, промывочная жидкость (средство для удаления флюса), силикагель для замены защитного клея.

Безопасность — обязательно перед вскрытием корпуса

Блоки питания накапливают смертельное количество энергии даже в отключенном состоянии. Объемные конденсаторы внутри APW3++ могут сохранять заряд более 300 В постоянного тока в течение длительного времени после отключения переменного тока. Всегда отключайте блок питания и ждите не менее 60 секунд, прежде чем вскрывать корпус. Дождитесь полной остановки вентилятора, прежде чем прикасаться к плате — это подтверждает, что объемный конденсатор разрядился через разрядный резистор. Проверьте остаточное напряжение на объемном конденсаторе с помощью мультиметра — измерьте менее 5 В, прежде чем прикасаться к плате. Работайте на заземленном антистатическом рабочем месте, носите антистатический браслет и никогда не обходите внутренний предохранитель F1 проводом, фольгой или предохранителем с более высоким номиналом — предохранитель рассчитан на защиту блока питания и проводки вашего дома.

5-шаговая процедура диагностики

1. Шаг 1 — Визуальный осмотр (внешний и внутренний вид блока питания). Убедитесь, что корпус не имеет серьезных повреждений или деформаций. Проверьте вход переменного тока, розетку C13 и 10 выходных 6-контактных разъемов PCIE на наличие повреждений, обесцвечивания, расплавленного пластика или окисленных контактов. После разряда объемного конденсатора до уровня ниже 5 В откройте корпус (4 винта на APW3++). Ищите следы искрения, вздутые или протекающие конденсаторы, обгоревшие дорожки или компоненты, которые явно перегрелись. Запах гари при открытии корпуса указывает на отказ компонента — место сильнейшего запаха часто указывает на вышедший из строя компонент.
2. Шаг 2 — Подайте переменный ток и проверьте базовую работу. Подключите вход переменного тока через регулятор напряжения. Убедитесь, что вентиляторы вращаются нормально на входе. Используйте мультиметр на выходе, чтобы убедиться в наличии 12 В. При электронной нагрузке, установленной на 1 А, запишите выходное напряжение — допустимый диапазон составляет 12,15–12,25 В.
3. Шаг 3 — Проверьте порог запуска и поведение под нагрузкой. Установите регулятор напряжения на 205 В переменного тока — блок питания должен включиться. Ниже 205 В APW3++ корректно отказывается запускаться (блокировка при пониженном напряжении). При входном переменном токе 220 В и электронной нагрузке 133 А запишите: выходное напряжение стабильно, коэффициент мощности >0,99, активная мощность = 1600 Вт, пульсации <120 мВ (измеряйте пульсации в режиме AC мВ на выходе). Эффективность при полной нагрузке >92%.
4. Шаг 4 — Проверьте защиту от перегрузки по току. Поворачивайте ручку электронной нагрузки, чтобы увеличивать ток на 2 А за шаг. Защита от перегрузки по току должна сработать в диапазоне 134–153 А. После срабатывания защиты блок питания блокируется до тех пор, пока переменный ток не будет отключен и снова подан. Отключите и снова подайте переменный ток и убедитесь, что блок питания нормально перезапускается — это подтверждает корректность поведения блокировки и перезапуска. Запишите значение срабатывания защиты от перегрузки по току для журнала контроля качества устройства.
5. Шаг 5 — Проверьте внутренние цепи защиты. Отключите питание, разрядите объемный конденсатор, откройте корпус. Измерьте: TEST5/TEST6 = 370–385 В постоянного тока (шина PFC); TEST11/TEST6 = 11,5–13,8 В (опорное напряжение шины 12 В на вторичной стороне, без нагрузки); TEST10/TEST9 = 11,5–13,8 В (опорное напряжение вспомогательной шины). Если какая-либо контрольная точка выходит за пределы спецификации, проверьте цепь защиты: защита входа (U3, U7), защита по току (U10 + Q25), температурная защита (U12 + Q30) и окружающие компоненты R34-R47, D13, D14, C30-C40.

Ключевые напряжения контрольных точек (справочник Bitmain)

• TEST5/TEST6 (шина PFC, без нагрузки): 370–385 В постоянного тока
• TEST11/TEST6 (опорное напряжение на выходе): 11,5–13,8 В постоянного тока без нагрузки
• TEST10/TEST9 (опорное напряжение вспомогательной шины): 11,5–13,8 В постоянного тока без нагрузки
• Выходная шина 12 В при нагрузке 1 А: 12,15–12,25 В (допустимый диапазон)
• Выходная шина 12 В при любых условиях: 11,6–12,6 В (допустимый диапазон; выход за его пределы указывает на неисправность)
• Выходные пульсации переменного тока при полной нагрузке 133 А: <120 мВ (превышение указывает на неисправность выходных конденсаторов)
• Порог срабатывания защиты от перегрузки по току (OCP): 134–153 А (заблокировано, требуется отключение и повторное включение переменного тока)
• Порог запуска входного переменного тока: 205 В (ниже этого значения блок питания корректно отказывается запускаться)

Матрица поиска неисправностей (справочник Bitmain)

График профилактического обслуживания

Профилактика лучше поиска неисправностей. APW3++ работает 24/7 в жарких, пыльных условиях — структурированный график обслуживания позволяет выявлять деградацию до того, как она выведет майнер из строя.

Когда ремонт на уровне чипов имеет больше смысла, чем замена

Запасы новых блоков питания APW3++ ограничены — Bitmain прекратила массовое производство этого поколения много лет назад. Для операторов ферм S9 / L3 / T9 и создателей биткойн-обогревателей ремонт на уровне компонентов часто является единственным реалистичным путем. Небольшой запас основных компонентов: MOSFET IXFH46N65X2, контроллер PFC NCP1654, контроллер LLC CM6901X, QR-преобразователь ICE2QR4765, мостовой выпрямитель GBJ2506, варистор S14K300 + согласованные предохранители F1, пусковой термистор NTC 5D-15, реле HF115F-012, опорное напряжение AP431SAN1TR, операционный усилитель TP2274, выходные объемные конденсаторы (450В 470мкФ + 1000мкФ 16В) и компоненты управления затвором (IX4424N, DSS5540X, MMBT3906) охватывает подавляющее большинство сценариев ремонта на стенде. Многие из этих деталей используются также в линейках APW7 и APW8 — единый запас запчастей охватывает APW3 / APW7 / APW8 / APW9 / APW12 для старого модельного ряда блоков питания Bitmain.

Принципы принятия решения о ремонте или замене

Ремонт имеет смысл, когда: проблема заключается в вышедшем из строя вентиляторе (стоимость деталей менее 10 долларов, 15 минут работы); один разъем требует переобжима; один или два компонента явно вышли из строя, а остальная часть устройства находится в хорошем состоянии; у оператора есть навыки пайки и необходимое оборудование.

Замена имеет смысл, когда: несколько электролитических конденсаторов вздуты или протекают; на печатной плате есть следы горения или поврежденные дорожки; устройство эксплуатируется более 5-7 лет непрерывно 24/7; стоимость ремонта превысит 60% стоимости нового блока питания; или оператор переходит на новый майнер, которому все равно требуется блок питания другого поколения.

Часто задаваемые вопросы — Ремонт блока питания Bitmain APW3++

Какие модели Antminer используют блок питания APW3++?

APW3++ — это блок питания для семейства Antminer S9 (S9, S9i, S9j, S9k, S9 SE), семейства L3 (L3+, L3++) и семейства T9 (T9, T9+), а также для некоторых устройств S7. Он обеспечивает одну 12В шину мощностью 1600 Вт от универсального входа переменного тока (176-264В). Новые майнеры S15 / T15 используют APW8 (16-20В); майнеры класса S17 используют APW9 / APW9+ (14,5-21В); майнеры класса S19 используют APW12 (12-15В).

Какую топологию использует APW3++?

APW3++ представляет собой полумостовой импульсный источник питания постоянного тока с корректором коэффициента мощности (PFC) и LLC, с синхронным выпрямлением на вторичной стороне, а также внутренним резервным источником питания для управляющих микросхем и вентиляторов. Каскад PFC использует контроллер NCP1654BD65R2G CCM с повышающим MOSFET IXFH46N65X2. Каскад LLC управляется резонансным контроллером LLC + SR CM6901X. ICE2QR4765 управляет параллельным квазирезонансным переключающим трактом. Выход представляет собой одну 12В шину мощностью 1600 Вт через 10 6-контактных разъемов PCIE.

Какой порог срабатывания OCP (защиты от перегрузки по току) у APW3++?

Номинальная выходная мощность APW3++ составляет 133 А непрерывно при входном напряжении 220 В; OCP срабатывает в диапазоне от 134 А до 153 А в зависимости от варианта производства. После срабатывания OCP блок питания блокируется до тех пор, пока переменный ток не будет отключен и снова подан — после чего он должен нормально перезапуститься. Заблокированная защита предотвращает дальнейшую подачу тока в ненормальную нагрузку, что является конструктивным решением для обеспечения пожарной безопасности.

Почему APW3++ выдает только 1200 Вт при входном напряжении 110 В по сравнению с 1600 Вт при 220 В?

APW3++ поставляется с универсальным автоопределяемым входом 100-240В, но его мощность снижается при напряжении сети 110В. При входном переменном токе 220В он выдает полную номинальную мощность 1600Вт. При входном переменном токе 110В он ограничен приблизительно 1200Вт. Это физическое ограничение, а не дефект — номинальный входной ток ограничивает передачу мощности при низком входном напряжении. Для высокомощных установок S9, работающих вблизи полной мощности блока питания, цепь 220В всегда является лучшим выбором для надежности и долговечности.

Как протестировать APW3++ после ремонта?

Проведите стендовые испытания при входном переменном токе 220 В с электронной нагрузкой: при нагрузке 1 А зафиксируйте 12,15–12,25 В на выходе; при полной нагрузке 133 А зафиксируйте стабильное напряжение, PF >0,99, реальную мощность = 1600 Вт, пульсации <120 мВ. Затем убедитесь, что OCP срабатывает в диапазоне 134–153 А и что блок питания перезапускается после отключения и повторного включения переменного тока. Для полной проверки проведите испытание на выдержку при 80% номинальной нагрузки (~106 А) в течение как минимум 2 часов, прежде чем разрешать использование устройства клиентом — это позволяет выявить скрытые неисправности, которые выдерживают первоначальное стендовое испытание, но проявляются при длительном тепловом воздействии.

Мой APW3++ не работает — стоит ли его ремонтировать или заменить?

Быстрое правило: один вышедший из строя вентилятор или один поврежденный разъем — это всегда ремонт (стоимость деталей менее 10 долларов). Несколько вздувшихся конденсаторов, следы горения на печатной плате или устройство, проработавшее более 5-7 лет в режиме 24/7, обычно указывают на необходимость замены. Свяжитесь с LYS Shenzhen по адресу contact@lys-sz.com для оценки — мы можем отправить новые блоки APW3++ или комплект деталей для ремонта существующего устройства, в зависимости от того, что будет более экономичным в вашей ситуации.
