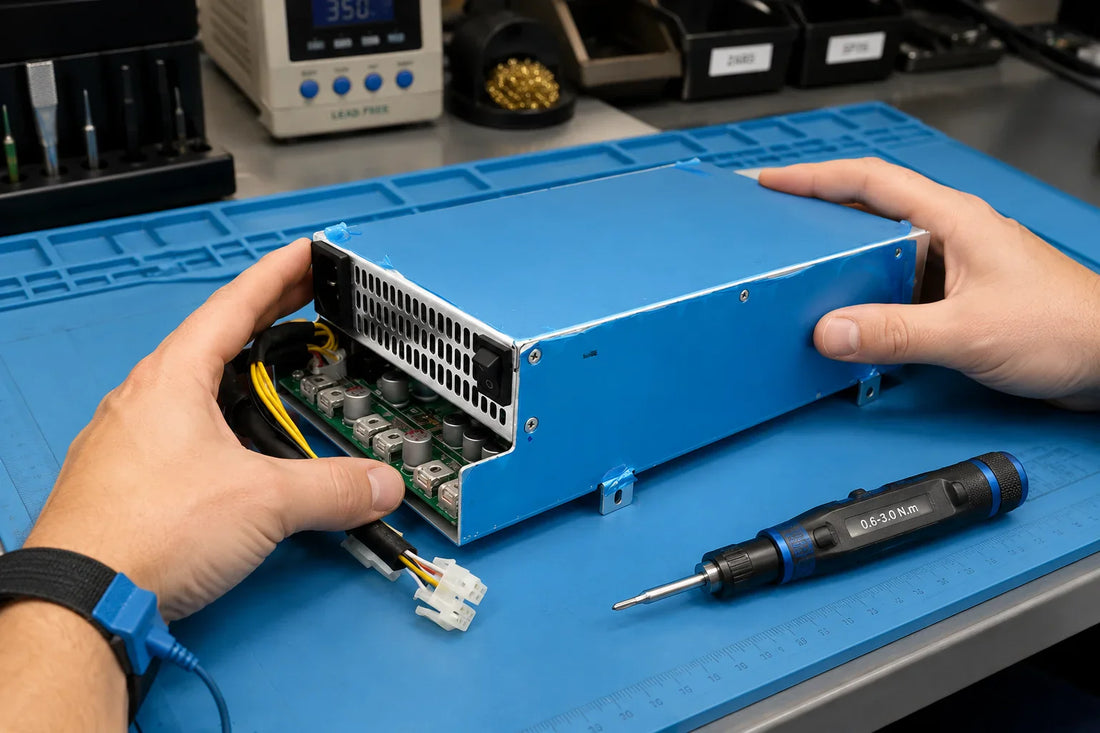

Руководство по ремонту и список компонентов блока питания Innosilicon G1240

Руководство по ремонту и перечень компонентов блока питания Innosilicon G1240

Innosilicon G1240 (также продаваемый как G1240A — тот же продукт, но с другой маркировкой ревизии) — это устаревший одноканальный блок питания для семейства майнеров Innosilicon T2T / T2Tz, рассчитанный на хешрейт ~30–32 Тх/с и потребляющий менее 1000 Вт на единицу. Построенный на базе двухканального контроллера PFC с чередованием TI UCC28070APWR с первичным переключением на IPW60R037P7 76A / 650V CoolMOS и суперпозиционным силовым МОП-транзистором SRC60R090B на полумостовом резонансном преобразователе LLC, G1240 является младшим братом двухканального блока питания G1286 (который питает более крупные конфигурации T2T+ / T3 50Т). Данное руководство охватывает 10 наиболее уязвимых компонентов G1240, отображение моделей БП серии T Innosilicon (G1138 / G1240 / G1266 / G1286 / G1306), полный заменяющий блок G1240/G1240A и полное руководство по ремонту с прямыми ссылками на источники.

Почему ремонт БП Innosilicon G1240 актуален в 2026 году

В 2026 году G1240 будет снят с производства — объем производства серии T Innosilicon был меньше, чем у Bitmain или MicroBT, а миграция Ethereum PoS в 2022 году уничтожила основной рынок ETHash. То, что осталось от установленной базы G1240, — это операторы, использующие выжившие установки Innosilicon T2T / T2Tz на ETC, EthereumFair или аналогичных ETHash-совместимых сетях в регионах с дешевой электроэнергией. Новые БП G1240 ограничены на вторичном рынке — LYS по-прежнему продает полные новые заменяющие блоки G1240/G1240A (одноканальная конфигурация T2T 30t), а ремонт неисправных блоков на уровне компонентов является экономичным вариантом. G1240 имеет несколько ключевых ИС с G1286 (UCC28070APWR + NTC 8D-20) и с БП Bitmain / Whatsminer (IPW60R037P7 с аналогичными вариантами Infineon CoolMOS в P21; вторичный МОП-транзистор NTMFS5C430NL, используемый совместно с Whatsminer P21) — поэтому ремонтный цех, уже имеющий на складе детали для других семейств БП, покрывает большинство отказов G1240 с минимальным дополнительным инвентарем.

Отображение моделей БП серии T Innosilicon

Линейка БП серии T Innosilicon сопоставляет каждую модель БП с определенными поколениями майнеров. Отображение, задокументированное в отраслевых справочниках по тестерам БП/хеш-плат:

Ключевое практическое различие: G1240 = одноканальный (более мелкие майнеры T2T/T2Tz с хешрейтом до 1000 Вт); G1286 = двухканальный (более крупные майнеры T2T+/T3 с 25-50 Тх/с и потреблением более 1000 Вт). Операторам со смешанным парком Innosilicon серии T обычно требуются запасные части как для G1240, так и для G1286.

Совместное использование компонентов БП G1240 для ремонта

G1240 имеет несколько ключевых ИС с другими БП криптомайнеров — ремонтный цех, уже имеющий на складе детали для G1286 или БП Bitmain APW7 / Whatsminer P21, покрывает большинство отказов G1240:

• Контроллер PFC UCC28070APWR: используется совместно с БП G1286 (тот же класс двухканальных контроллеров PFC с чередованием TI)
• Термистор NTC 8D-20: используется совместно с G1286 + семействами БП Innosilicon + Whatsminer
• Вторичный МОП-транзистор NTMFS5C430NL: используется совместно с БП Whatsminer P21 (используется в каскадах синхронного выпрямления)
• Первичный объемный конденсатор 500В 330мкФ: используется совместно с G1286 и типовыми конструкциями импульсных источников питания в этом классе напряжения
• Мостовой выпрямитель GBU608: используется совместно с линейкой БП Whatsminer (согласно названию URL продукта LYS)
• Первичный МОП-транзистор IPW60R037P7: специфичный для G1240 вариант Infineon CoolMOS P7 (37мОм RDSon, 76A / 650В) — отличается от IPW60R060P7 (60мОм RDSon), используемого в G1286 и Whatsminer P21
• Суперпозиционный силовой МОП-транзистор SRC60R090B: специфичен для G1240 согласно URL продукта LYS

Компоненты, специфичные для G1240 (SRC60R090B, МОП-транзистор IPW60R037P7, диод CGC1S06510 SiC, мост GBU2510), не применяются совместно — но единый инвентарь ремонтного цеха по-прежнему покрывает ~70% отказов G1240 из существующих запасов G1286 / Bitmain APW7 / Whatsminer P21.

Обзор архитектуры БП G1240

G1240 (также G1240A — тот же продукт, но с другой маркировкой ревизии) представляет собой импульсный источник питания с полумостовым резонансным преобразователем LLC и входным корректором коэффициента мощности (PFC), позиционируемый как одноканальный блок питания начального уровня серии T Innosilicon:

• Вход переменного тока: универсальный диапазон, типичный для этого класса БП (160-264 В переменного тока с активным PFC, аналогично G1286)
• Выход постоянного тока: 12 В по одной линии, рассчитан на поддержку нагрузок до 1000 Вт (типичный одноканальный T2T/T2Tz при 30-32 Тх/с)
• Выходные разъемы: стандартные 6-контактные для GPU + 4-контактные для CPU (как в потребительских БП, тот же формат, что и в G1286)
• Входная защита: предохранитель F1 + термистор NTC 8D-20 для ограничения пускового тока
• Мостовой выпрямитель: GBU608 6A однофазный (используется совместно с Whatsminer) + GBU2510 25A однофазный (вариант с большим током)
• Каскад PFC: двухканальный контроллер PFC с чередованием UCC28070APWR, управляющий первичными повышающими МОП-транзисторами IPW60R037P7 (76A / 650V CoolMOS P7). Объемный конденсатор 500В 330мкФ удерживает шину PFC.
• Первичное переключение полумостового резонансного преобразователя LLC: суперпозиционный силовой МОП-транзистор SRC60R090B на первичном каскаде LLC (специфичен для G1240 согласно URL продукта LYS)
• Вторичный каскад: синхронное выпрямление на вторичной стороне питает выходную шину 12 В. Одноканальный N-канальный силовой МОП-транзистор NTMFS5C430NL (RKF7K) на каскаде синхронного выпрямления (используется совместно с Whatsminer P21).
• Выходная фильтрация: электролитические конденсаторы 20 В 820 мкФ (10 мм) на вторичной стороне обеспечивают выходную фильтрацию.
• Вспомогательная поддержка: карбидокремниевый диод CGC1S06510 (Cengol) на вспомогательном пути выпрямления. Примечание: в оригинальной спецификации LYS он был помечен как «MOSFET», но страница продукта LYS подтверждает, что это диод Шоттки SiC.

Перечень компонентов для ремонта БП G1240

В таблице ниже перечислены все компоненты, которые LYS Shenzhen поставляет для ремонта БП G1240. Каждая запись напрямую связана с соответствующей страницей детали — свяжитесь с нами по адресу contact@lys-sz.com для получения 20В 820мкФ (10мм) и мостового выпрямителя GBU2510 (в настоящее время поставляются по запросу).

Полный заменяющий блок G1240 / G1240A

Когда ремонт на уровне компонентов не является подходящим вариантом (повреждено несколько ИС, оператору необходимо быстро вернуть майнер в строй или отсутствует квалифицированный специалист), LYS поставляет полный новый заменяющий блок питания G1240 / G1240A для одноканального Innosilicon T2T 30t. Совместим с одноканальными конфигурациями T2T / T2Tz Innosilicon.

Для двухканальных конфигураций T2T+ / T3 25-50T, требующих большей выходной мощности, см. руководство по ремонту БП G1286 / G1286A более высокого уровня.

Наиболее распространенные режимы отказа БП G1240

• БП мертв — нет выхода, вентилятор не вращается — сначала проверьте входной предохранитель F1. Перегоревший предохранитель указывает на короткое замыкание в первичном контуре. Проверьте диодным тестером первичные МОП-транзисторы IPW60R037P7 + SRC60R090B, чтобы локализовать короткое замыкание.
• Сбой контроллера PFC (отсутствует напряжение шины PFC) — вышедший из строя UCC28070APWR останавливает повышение напряжения на каскаде PFC с чередованием. Проверьте VCC на ИС и выход драйвера затвора на МОП-транзисторах IPW60R037P7.
• Короткое замыкание первичного МОП-транзистора (IPW60R037P7 / SRC60R090B) — вышедший из строя IPW60R037P7 или SRC60R090B проявляется как жесткое короткое замыкание и обычно приводит к перегоранию предохранителя F1. Диодное тестирование подтверждает это.
• Отказ вторичного синхронного выпрямителя — вышедший из строя NTMFS5C430NL (RKF7K) на вторичном каскаде приводит к низкому или нестабильному выходному напряжению 12 В. Протестируйте МОП-транзистор в цепи диодным тестером.
• Короткое замыкание мостового выпрямителя переменного тока из-за пыли / скачка напряжения — мост GBU608 или GBU2510 может закоротиться после накопления пыли, создающей путь утечки. Замените мост, установите защитные втулки на 4 контакта, нанесите свежую термопасту между мостом и радиатором.
• Повреждение от пускового импульса (жертва NTC) — скачок напряжения в сети или многократные циклы холодного пуска могут привести к выходу из строя термистора NTC 8D-20. Замените на термистор того же номинала/характеристик.
• Отказ диода Шоттки SiC (CGC1S06510) — вышедший из строя CGC1S06510 на вспомогательном пути выпрямления может привести к проблемам со вспомогательной шиной. Проверка диодным тестером подтверждает это.
• Высокий уровень пульсаций на выходе под нагрузкой — деградировавшие электролитические конденсаторы 20В 820мкФ на вторичной стороне. Визуальный осмотр на предмет вздутия верхней части или утечки электролита; ESR-метр для подтверждения соответствия характеристикам.
• Выход из строя первичного объемного конденсатора / нестабильность PFC — деградировавший первичный шинный конденсатор 500 В 330 мкФ вызывает пульсации на выходе PFC.

Диагностический рабочий процесс

Настройка стенда

• Регулятор напряжения переменного тока (выход 0-265 В) для проверки запуска.
• Электронная нагрузка 1000 Вт+ для полнонагрузочного тестирования (G1240 относится к классу до 1000 Вт — меньшая нагрузка стенда, чем G1286 / APW7 / P21).
• Мультиметр (рекомендуется Fluke 15B+) для измерения в диодном режиме + пульсаций переменного тока.
• Осциллограф для исследования формы сигнала переключения LLC и пульсаций шины PFC.
• Паяльное оборудование (паяльник с постоянной температурой 80 Вт+, станция горячего воздуха).
• Разрядник / разрядный резистор для разрядки объемного конденсатора перед вскрытием.
• Антистатический рабочий стол + браслет для работы с чувствительными к ЭСР ИС.

Безопасность — обязательно перед вскрытием корпуса

Первичный объемный конденсатор на 500 В накапливает смертельную энергию даже при отключенном переменном токе. Разрядите объемный конденсатор разрядником перед вскрытием корпуса. Проверьте остаточное напряжение мультиметром — измерьте менее 5 В, прежде чем прикасаться к плате. Дождитесь полной остановки вентилятора после отключения переменного тока. Работайте на заземленном антистатическом рабочем столе.

Процедура диагностики

1. Шаг 1 — Внешний + внутренний визуальный осмотр. После разрядки объемного конденсатора откройте корпус. Ищите вздутые / протекшие конденсаторы, подгоревшие печатные платы, зоны с запахом сгоревшей электроники.
2. Шаг 2 — Проверка предохранителя F1 + входа переменного тока. Проверьте целостность F1. Перегоревший предохранитель указывает на короткое замыкание в первичной цепи.
3. Шаг 3 — Проверка NTC + мостового выпрямителя. Проверьте сопротивление NTC 8D-20 (~8 Ом в холодном состоянии). Проверьте диодным тестером мостовые выпрямители GBU608 + GBU2510 переменного тока.
4. Шаг 4 — Проверка первичного МОП-транзистора диодным тестером. Проверьте IPW60R037P7 + SRC60R090B от стока до истока в диодном режиме. Исправный МОП-транзистор показывает падение напряжения 0,3-0,6 В; короткое замыкание = замена.
5. Шаг 5 — Проверка контроллера PFC. Проверьте VCC на UCC28070APWR. Если VCC присутствует, но нет выходного сигнала драйвера затвора на осциллографе, ИС вышла из строя.
6. Шаг 6 — Проверка вторичного каскада. Проверьте диодным тестером МОП-транзистор синхронного выпрямления NTMFS5C430NL. Осмотрите выходные фильтрующие конденсаторы 20 В 820 мкФ на предмет вздутия / утечки. Измерьте пульсации на выходе в режиме переменного тока мВ.
7. Шаг 7 — Проверка вспомогательного выпрямителя. Проверьте диодным тестером диод Шоттки SiC CGC1S06510 на вспомогательном пути.
8. Шаг 8 — Функциональное тестирование после ремонта. Подайте переменный ток через регулятор напряжения. Убедитесь, что вентилятор вращается, выход 12 В соответствует спецификации, нет дыма. Постепенно приложите электронную нагрузку до номинальной мощности. Выполните 2-часовой тест на выдержку при 80% номинальной нагрузки, прежде чем разрешить использование клиенту.

Когда ремонт на уровне компонентов имеет смысл по сравнению с заменой

Для операторов, использующих сохранившиеся установки Innosilicon T2T / T2Tz, доступны оба пути — LYS поставляет полный заменяющий блок G1240/G1240A И спецификацию на уровне компонентов. Выбор зависит от экономической целесообразности для оператора:

• Ремонт на уровне компонентов — это экономичный путь, когда отказ локализован (один или два вышедших из строя МОП-транзистора, неисправный термистор NTC, замена одного конденсатора) и у оператора есть навыки и оборудование для работы на стенде. Совместное использование компонентов с G1286 + Bitmain APW7 + Whatsminer P21 амортизирует затраты на инвентарь.
• Полная замена G1240 / G1240A — это правильный путь, когда повреждено несколько ИС, когда неисправность не может быть быстро локализована, или когда оператору необходимо быстро вернуть майнер в строй без наличия специалиста по ремонту.

FAQ — Ремонт БП Innosilicon G1240

Какие майнеры Innosilicon используют БП G1240?

G1240 (также G1240A — тот же продукт, но с другой маркировкой ревизии) питает одноканальные конфигурации Innosilicon T2T / T2Tz с хешрейтом ~30-32 Тх/с (до 1000 Вт на единицу). Согласно отраслевым справочникам по отображению моделей БП/хеш-плат, G1240 специально сопряжен с T2Tz. Кросс-совместимость распространяется на блоки T2T с аналогичным хешрейтом. Для более крупных двухканальных T2T+ / T3 (25-50 Тх/с при >1000 Вт) правильным БП является более высокого уровня G1286 / G1286A.

В чем разница между G1240 и G1286?

G1240 = одноканальный, класс до 1000 Вт, сопряжен с T2T / T2Tz. G1286 = двухканальный, класс >1000 Вт, сопряжен с T2T+ / T2Th+ / T3 при 25-50 Тх/с. Оба используют контроллер PFC UCC28070APWR и термистор NTC 8D-20 для ограничения пускового тока; они различаются по первичному МОП-транзистору (G1240 использует IPW60R037P7 76A/650В; G1286 использует IPW60R060P7 600В/48А) и выходной мощности. Операторам со смешанным парком Innosilicon серии T обычно требуются запасные части для обоих БП.

В оригинальной спецификации указан IPW60R060P7, но у вас в наличии IPW60R037P7 для G1240. Что правильно?

LYS поставляет IPW60R037P7 (76A / 650V Infineon CoolMOS P7, 37 мОм RDSon) в качестве основного полевого транзистора, специфичного для G1240 — в названии fiche LYS Phase 2 явно указано "innosilicon-power-supply-g1240-repair", подтверждая, что это вариант спецификации G1240. IPW60R060P7 (вариант 60 мОм RDSon) используется в блоках питания G1286 и Whatsminer P21. Оригинальная спецификация статьи LYS, вероятно, ссылалась на IPW60R060P7 как на кроссплатформенное решение, но IPW60R037P7 является правильной заменой, специфичной для G1240.

В оригинальной спецификации CGC1S06510 указан как "MOSFET" — что это на самом деле?

CGC1S06510 — это диод Шоттки на основе карбида кремния (SiC) от Cengol, используемый во вспомогательной цепи выпрямления G1240. В оригинальной спецификации статьи LYS он был ошибочно помечен как MOSFET; на странице продукта LYS подтверждено, что это SiC-диод. Процедура диагностики отличается — проверьте его в диодном режиме на ожидаемое прямое падение напряжения (~1В для SiC), а не на переход исток-сток MOSFET.

Мой G1240 не работает — что мне следует проверить в первую очередь?

Визуально проверьте входной предохранитель F1 (сгорел = короткое замыкание в первичной цепи после него). Проведите тест на запах гари от электроники. Затем в диодном режиме проверьте первичные полевые транзисторы IPW60R037P7 + SRC60R090B — это наиболее распространенные точки первичных отказов. Если первичные цепи исправны, перейдите к проверке VCC контроллера PFC UCC28070APWR и управления затвором на осциллографе.

Выгодно ли ремонтировать G1240 в 2026 году?

Установленная база G1240 невелика (меньший парк Innosilicon по сравнению с Bitmain/MicroBT), а рынок ETHash мертв после перехода Ethereum на PoS в 2022 году. Выжившие установки T2T / T2Tz на ETC / EthereumFair приносят скромную прибыль в регионах с низкой стоимостью электроэнергии. В случае отказов одного компонента (один MOSFET, один конденсатор) ремонт на уровне чипов дешев и выгоден. В случае отказов нескольких ИС, полная замена G1240/G1240A является более быстрым путем — оператор должен оценить затраты на энергию в расчете на единицу в день по сравнению с доходом от майнинга, прежде чем инвестировать в ремонт или замену.
