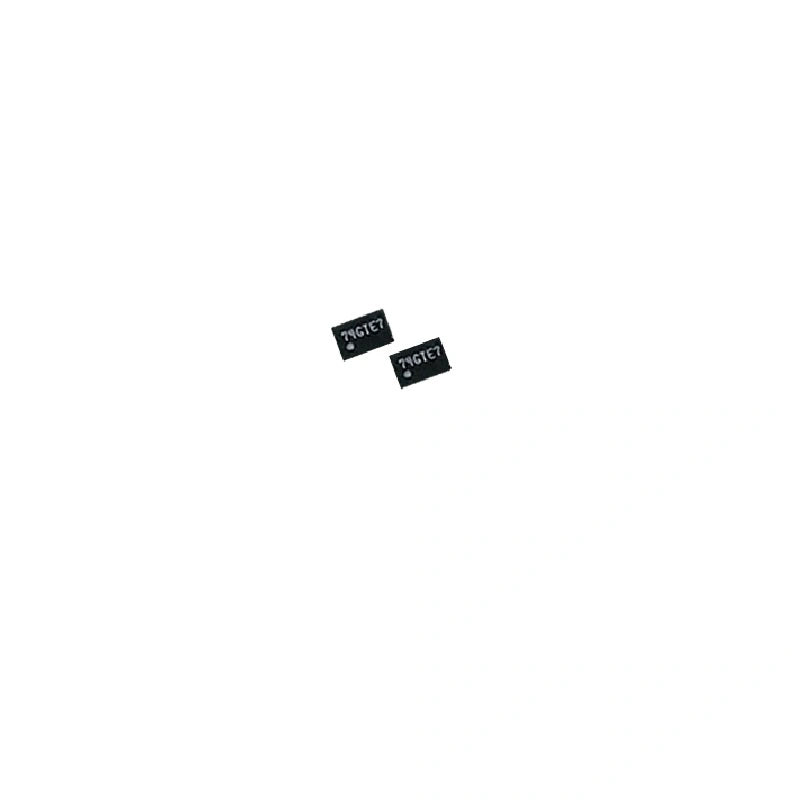

Chip de conversión de nivel de señal 74GTE7 72GTE7 Antminer S19jpro

Chip de Conversión de Nivel de Señal 74GTE7 / 72GTE7 | Reemplazo del Traductor de 3.3V a 1.8V RST / RX / TX para Reparación de Hashboard de Antminer S19j Pro

El 74GTE7 / 72GTE7 es un chip de conversión de nivel de señal utilizado en el Antminer S19j Pro para traducir las señales RST, RX y TX de 3.3V a 1.8V, el cambio de nivel entre el lado de la CPU de la placa de control y la interfaz ASIC en el hashboard. Reemplazo directo cuando el chip original falla: restaura la traducción limpia de la señal y elimina las fallas de escaneo en cadena, los errores de reconocimiento de hashboard y las fallas de comunicación que provienen de un cambio de nivel degradado en un hashboard S19j Pro.

El chip maneja las tres señales seriales requeridas para el protocolo de cadena de placa de control ↔ ASIC: RST (reinicio), RX (recepción) y TX (transmisión). Sin una traducción de nivel correcta en cualquiera de estas tres señales, el hashboard afectado no se escanea, devuelve recuentos de chips incompletos o funciona con una comunicación degradada que se manifiesta como una tasa de hash inconsistente. Reemplazo directo equivalente al OEM: la misma familia de chips, la misma huella, la misma envoltura eléctrica que la pieza originalmente instalada en la fábrica.

Cuándo Reemplazar el 74GTE7 / 72GTE7

• El escaneo de cadena falla en un hashboard S19j Pro mientras las otras placas funcionan normalmente: el cambiador de nivel está muerto.
• Recuento de chips incompleto en el escaneo de cadena: falla parcial de la traducción de la señal, algunos chips llegan a la placa de control, otros no.
• Errores de comunicación entre la placa de control y el hashboard: señal limpia en el lado de la CPU, señal degradada en el lado del ASIC.
• Daño visible en el paquete del chip: marcas de quemaduras, pines levantados, daño por sobretensión.
• Reparación a nivel de placa posterior a la falla: reemplace cualquier cambiador de nivel sospechoso junto con la falla principal durante una reparación completa del hashboard.

Especificaciones del 74GTE7 / 72GTE7

Preguntas frecuentes: Chip de conversión de nivel 74GTE7 / 72GTE7

P: ¿Por qué el hashboard S19j Pro necesita un cambiador de nivel?
R: La CPU de la placa de control funciona a un nivel lógico de 3.3V, mientras que la interfaz de la cadena ASIC funciona a 1.8V. Una conexión directa sobrecargaríalos entradas ASIC (dañando los chips) o no registraría la salida de la CPU limpiamente. El cambiador de nivel se encuentra entre ellos para traducir la lógica limpiamente en ambas direcciones.

P: ¿Cómo confirmo que el cambiador de nivel es la falla y no la propia cadena de chips?
R: Mida las señales RX / TX / RST en ambos lados del cambiador. El lado de la CPU debe tener un oscilación limpia de 3.3V, el lado del ASIC debe tener una oscilación limpia de 1.8V. Si el lado de la CPU está limpio pero el lado del ASIC es plano / parcial / tiene una amplitud incorrecta, el cambiador de nivel está muerto. Si el lado de la CPU también está degradado, observe la propia CPU.

P: ¿Es el 74GTE7 intercambiable con el 72GTE7?
R: Son piezas hermanas de la misma familia con una función equivalente para esta aplicación. Use el que esté en stock; ambos restauran el mismo comportamiento de traducción de señal en un hashboard S19j Pro.

P: ¿Precios al por mayor para talleres de reparación?
R: Sí, envíe un correo electrónico a contact@lys-sz.com con su volumen mensual. Se disponen de cantidades en carretes y cintas.
