9003IB Placa MOS integrada para Antminer S19 L7 D7 Hashboard

Placa MOS integrada 9003IB – Reparación del control de CC de la placa hash Antminer S19 / L7 / D7

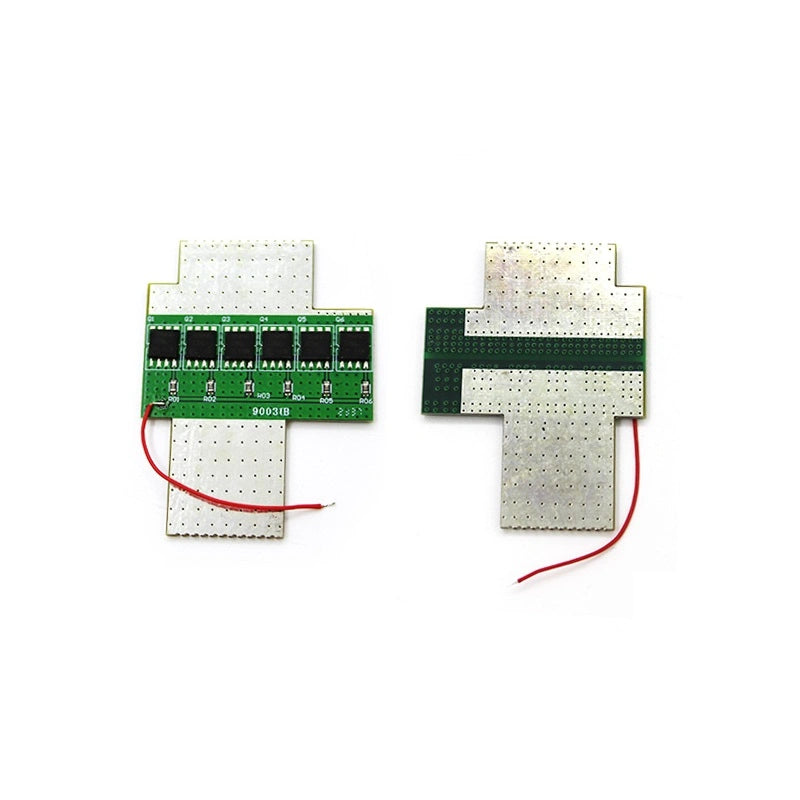

El 9003IB es un módulo MOSFET integrado construido alrededor del TPHR9003NL, que combina el MOSFET de potencia y su red de resistencias asociada en una única placa soldable. Reemplaza los componentes discretos fallidos en el circuito de control y protección de CC en las placas hash Antminer S19, S19 Pro, S19j, S19j Pro, S19 Pro+, S19j Pro+, L7 y D7. El diseño integrado reduce la complejidad de la soldadura y mejora la fiabilidad de la reparación en comparación con la sustitución de componentes individuales.

Por qué utilizar un módulo integrado

El circuito de control de CC en las placas hash S19/L7/D7 protege los chips ASIC, los LDO y los carriles de CC durante el funcionamiento de alta corriente. Cuando el MOSFET discreto o sus resistencias de polarización fallan, la reparación tradicional requiere soldar múltiples componentes diminutos, lo que aumenta el riesgo de puentes o soldaduras frías. El 9003IB integra todo en un solo módulo con un revestimiento de superficie para la disipación pasiva del calor, simplificando la reparación a una sola operación de soldadura.

Instalación

Retire la placa hash y localice el circuito de control de CC defectuoso. Desuelde los componentes discretos dañados o el módulo antiguo. Limpie las almohadillas, coloque el 9003IB con la alineación correcta y suelde. El revestimiento de la superficie del módulo proporciona disipación térmica pasiva sin necesidad de un disipador de calor externo. Verifique el voltaje correcto del carril de CC y el comportamiento de protección, vuelva a instalar y confirme el funcionamiento normal.

Especificaciones del módulo 9003IB
