Módulo elevador de 18 V para Antminer S19 S19+ T19 S19pro S19XP S21

Módulo Elevador de CC de 18 V para Antminer – Reparación de Hashboard S19 / S19+ / T19 / S19pro / S19XP / S21

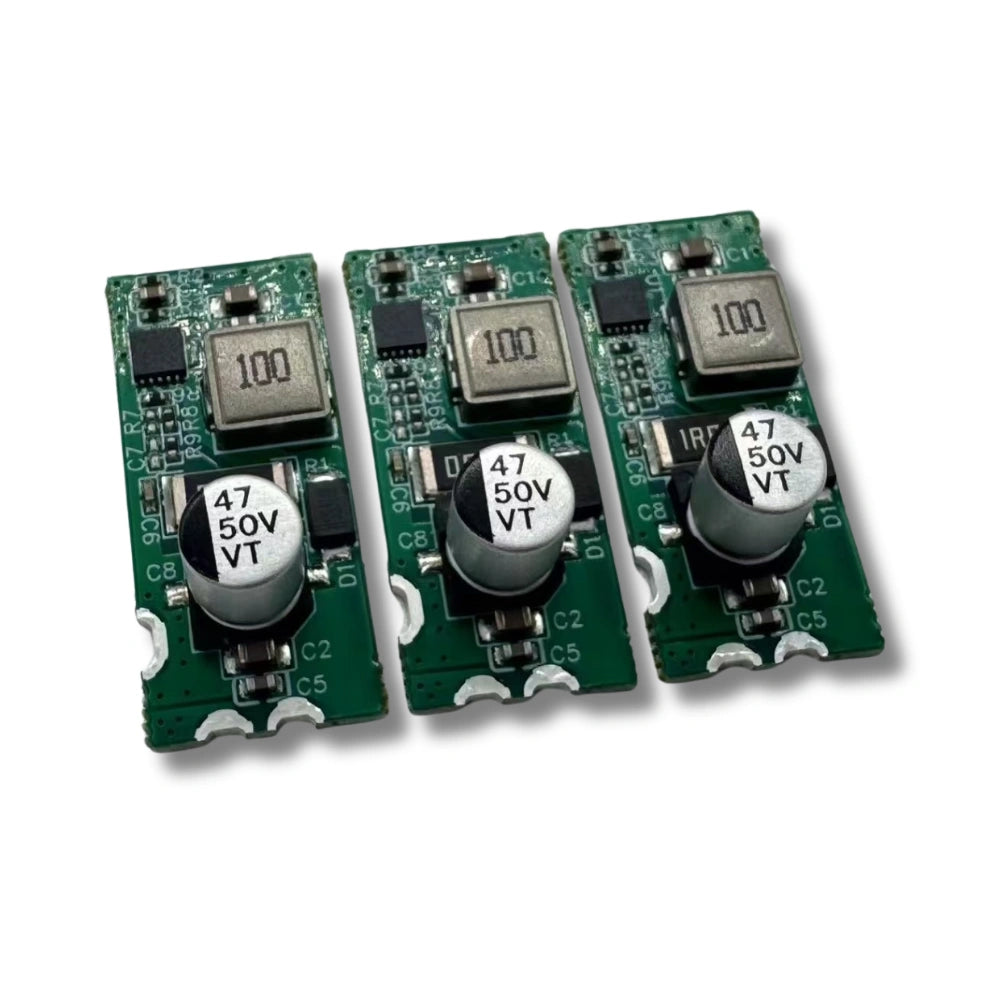

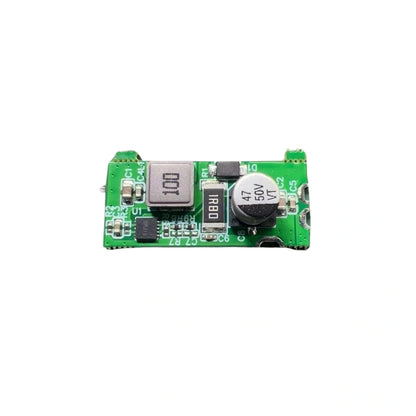

Este módulo elevador de CC de 18 V es la pequeña placa convertidora elevadora que eleva el riel auxiliar del hashboard al nivel necesario para los circuitos de controlador de chip y controlador de puerta en los hashboards Antminer S19, S19+, T19, S19pro, S19XP y S21. Cuando este elevador falla, el hashboard informa errores de falla de unidad, se niega a habilitar uno o más dominios, o muere al encenderse por primera vez después de una reelaboración de chip exitosa, aunque los convertidores buck y los propios ASIC funcionen correctamente. Reemplazar el módulo elevador en el hashboard afectado restaura el controlador de puerta y devuelve la placa a su hashrate nominal.

Dónde se encuentra el elevador y cómo falla

El módulo elevador se encuentra adyacente a la sección del controlador de chip del hashboard y convierte el riel local de 12 V hasta 18 V para alimentar los controladores de puerta y algunos circuitos de mantenimiento. Típicamente falla por una sobrecorriente sostenida (a menudo causada por un cortocircuito posterior), por un transitorio único o como una baja secundaria después de una falla de dominio primario. Las señales visibles son marcas quemadas en el pequeño inductor o en el IC elevador, una lectura fuera de especificación en el riel de 18 V y el registro del kernel que arroja fallas de controlador en múltiples chips simultáneamente. Una vez que se elimina la causa del cortocircuito o transitorio ascendente, el cambio del elevador restaura el funcionamiento normal.

Procedimiento de reemplazo

Apague el minero y aíslelo. Retire el hashboard afectado. Inspeccione la huella del elevador en busca de cortocircuitos en la entrada; elimine cualquier cortocircuito antes de montar un nuevo módulo, de lo contrario, el reemplazo fallará en segundos. Desuelde el elevador fallido (aire caliente o soldador, según el estilo del módulo), limpie las almohadillas, coloque el nuevo elevador de 18 V respetando la serigrafía de orientación y vuelva a soldar. Verifique que el riel de 18 V esté dentro de las especificaciones en una fuente de alimentación de banco antes de reinstalar el hashboard en el minero.

Especificaciones del módulo elevador de CC de 18 V para Antminer

Piezas de reparación de Hashboard S19 / S21 relacionadas

• Placa MOS integrada 9003IB – Hashboards S19 L7 D7
• Placa de Overclocking Antminer S19 / S19pro / T19
• Módulo amplificador de voltaje SGM8304 – S21 / S19XP / T21
• Controlador Buck Rectificado Sincrónico UP1542S – PCB de Hashboard

¿Almacena módulos elevadores para una línea de reparación de S19 / S21? Contáctenos en contact@lys-sz.com para obtener precios por cantidad de bandeja. Envío a todo el mundo desde nuestro almacén de Shenzhen.
