Accesorio de plantilla de chip BM1491AA para Antminer L9: herramienta de estañado ASIC de precisión

Plantilla de fijación de chips BM1491AA – Herramienta de estañado de precisión para la reparación de placas hash de Antminer L9

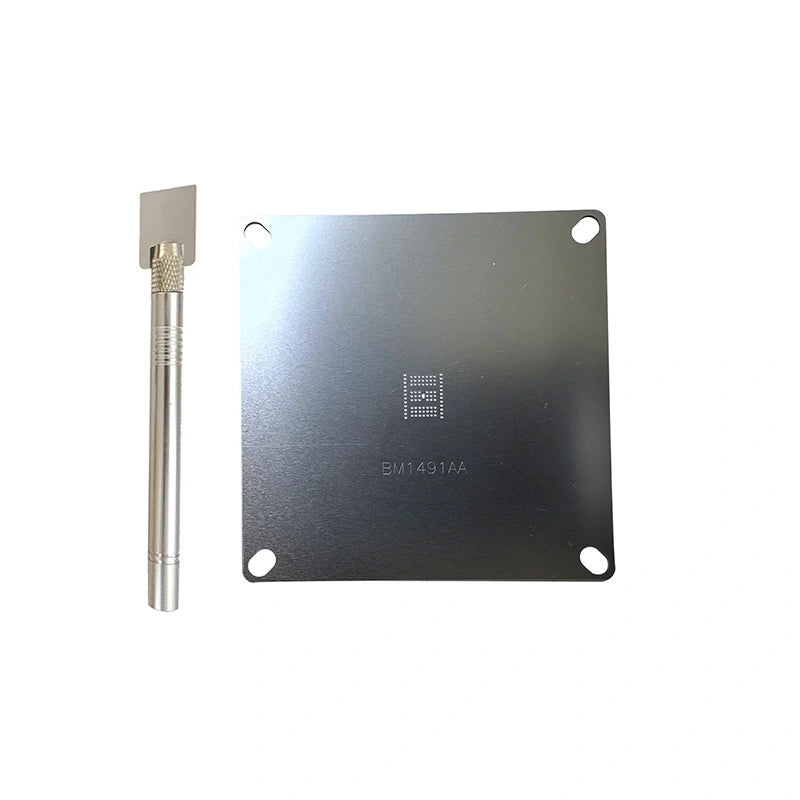

Esta plantilla de fijación de chips BM1491AA es una herramienta de reparación de precisión para estañar y reemplazar chips ASIC en placas hash de Antminer L9. Combina un marco de aleación de aluminio con una plantilla de malla de acero de alta calidad que mantiene el chip en una alineación exacta mientras se aplica la pasta de soldar. El diseño antiestático protege los delicados chips ASIC de las descargas electrostáticas durante la manipulación.

Por qué usar una plantilla de fijación para chips BM1491AA

El BM1491AA es un ASIC Scrypt de alta densidad con una matriz de almohadillas BGA de paso fino. Al reemplazar un chip fallido, el nuevo dispositivo necesita nuevas protuberancias de soldadura en sus almohadillas antes de la refusión. La aplicación de soldadura a mano alzada provoca alturas de protuberancias desiguales: uniones frías en algunas almohadillas, puentes en otras. La plantilla controla el volumen y la posición exactos de la pasta en cada almohadilla simultáneamente, produciendo protuberancias uniformes que se refunden limpiamente y forman conexiones fiables.

Procedimiento de estañado

Limpie las almohadillas del chip con fundente y un soldador para eliminar el residuo de soldadura. Coloque el chip boca abajo en el soporte de modo que las almohadillas se alineen con las aberturas de la plantilla. Aplique pasta de soldar a través de la plantilla con un raspador de metal, presionando firmemente para llenar cada abertura. Refluye con una estación de aire caliente a 200–220 °C y observe cómo se forman protuberancias uniformes. Deje que el chip se enfríe, luego inspeccione con aumento: cada protuberancia debe ser redonda, de altura uniforme y sin puentes. El chip está listo para su colocación en la placa hash L9.

Especificaciones de la plantilla de fijación BM1491AA

Herramientas y componentes de reparación de Antminer L9 relacionados

• Herramienta de estañado de chips BM1491AA – Reparación de ASIC de placa hash de Antminer L9
• Chip ASIC BM1491AA – Reemplazo de Antminer L9
• Placa de plantilla de estañado BM1360BB – Antminer S19i
• Soporte de plantilla de chip BM1744AB y herramienta de estañado – Placa hash de ASIC Z11 de Antminer

¿Realiza el mantenimiento de placas hash de Antminer L9 a gran escala? Póngase en contacto con nosotros en contact@lys-sz.com: tenemos en stock plantillas, herramientas de estañado, chips BM1491AA y todos los consumibles de reparación de L9.

Envío mundial desde nuestro almacén de Shenzhen.
