DIO7910A08ST5 KAD3B LDO de 0,8 V para placas hash de Antminer HS3 S19Kpro S19XP S21 T21
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product
DIO7910A08ST5 KAD3B 0.8V LDO – Reparación de Hashboard para Antminer S19XP, S21 y T21

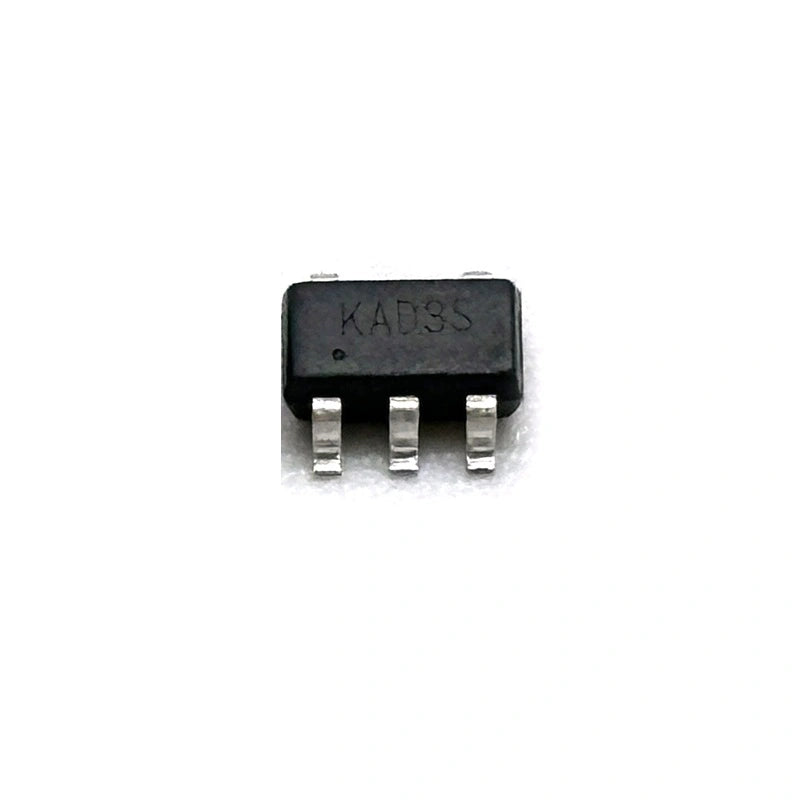

El DIO7910A08ST5 (marcado en serigrafía KAD3B) es un regulador LDO CMOS de 0.8V de alta precisión en un encapsulado SOT23-5, utilizado en las hashboards de los Antminer HS3, S19K Pro, S19XP, S21 y T21. Suministra hasta 300mA con una caída de tensión de solo 170 mV y una precisión de salida de ±1 %, proporcionando el voltaje limpio sub-1 V que los chips ASIC requieren para un hashing estable. Componente nuevo original.
Por qué este LDO falla en las Hashboards
Cada LDO en la hashboard alimenta el riel de voltaje del núcleo para un grupo de chips ASIC. El consumo de corriente elevado y sostenido, junto con las altas temperaturas de la placa, estresan gradualmente el dispositivo, y una sobretensión transitoria o un cortocircuito en la salida pueden destruirlo instantáneamente. Un LDO fallido provoca que su grupo de chips pierda el riel de 0.8 V; esos chips dejan de responder y la placa reporta una tasa de hash reducida o nula. El PSRR de 75 dB a 1 kHz asegura que la ondulación de la fuente de alimentación no se propague al voltaje sensible del núcleo del ASIC, razón por la cual un regulador genérico no es un sustituto adecuado.
Procedimiento de reemplazo
Retire la hashboard y localice el LDO averiado cerca del grupo de chips afectado. El encapsulado SOT23-5 mide aproximadamente 2.9 × 1.6 mm y está marcado con KAD3B. Verifique la falla midiendo el pin de salida: debería leer 0.8 V bajo polarización; una lectura ausente o fuera de rango confirma la falla. Desuelde con aire caliente a 300–330 °C, limpie las almohadillas con fundente y malla desoldadora, coloque el nuevo DIO7910A08ST5 con el pin 1 alineado y vuelva a soldar. Confirme 0.8 V en la salida, reinstale y verifique la detección completa de los chips.
Especificaciones del LDO DIO7910A08ST5
| Parámetro | Valor |
|---|---|
| Número de pieza | DIO7910A08ST5 |
| Marcado | KAD3B |
| Tensión de salida | 0.8 V (±1 %) |
| Corriente de salida máx. | 300 mA |
| Tensión de entrada | 1.6 V – 5.5 V |
| Tensión de caída | 170 mV @ 300 mA |
| PSRR | 75 dB @ 1 kHz |
| Corriente de reposo | 25 µA típico |
| Encapsulado | SOT23-5 |
| Estado | Nuevo (original) |
LDOs y reguladores de hashboard Antminer relacionados
- DIO7910A12ST5 KAF 1.2V LDO – Hashboard Antminer S19XP
- Regulador ajustable LM317MDCYR – Antminer S21 / T21
- Condensador SMD 47µF 50V – Hashboard Antminer S19 / S21 / T21
- Soporte de prueba universal para Hashboard – Antminer S19 / S21 / T21
¿Busca LDOs para reparación de hashboards a gran escala? Contáctenos en contact@lys-sz.com para precios por volumen en todas las generaciones de Antminer.
Envío a todo el mundo desde nuestro almacén en Shenzhen.
