DIO7910A12ST5 KAF** Chip LDO de 1,2 V para Hashboard Antminer S19XP
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product

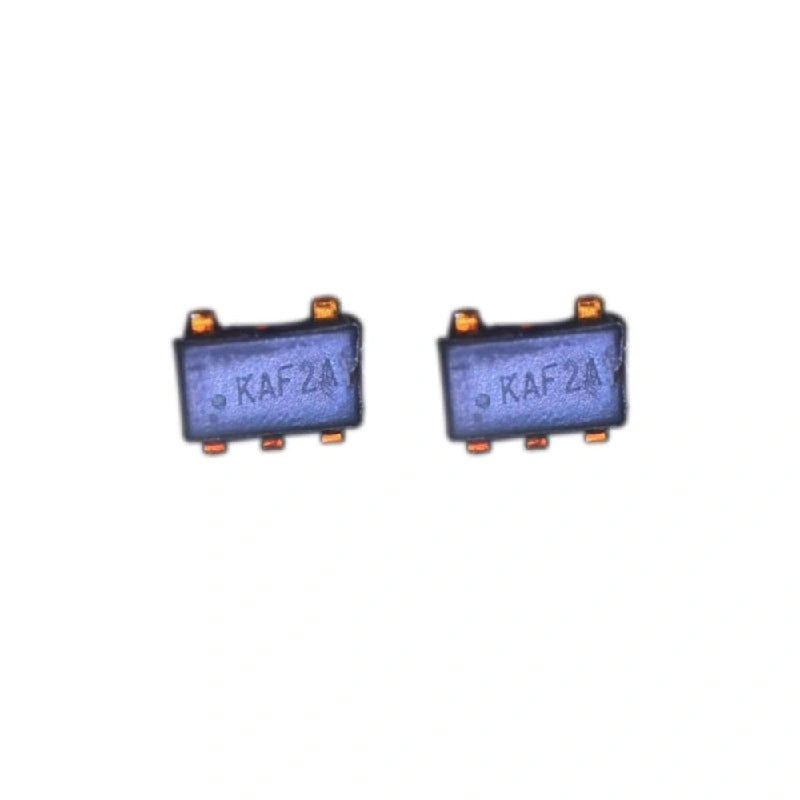

Chip LDO DIO7910A12ST5 KAF 1.2V – Reparación de Hashboard de Antminer S19XP
El DIO7910A12ST5 (marcas en la placa KAF**) es un regulador lineal de baja caída (LDO) de 1.2V utilizado en los rieles de polarización de las hashboards del Antminer S19XP. Genera una salida de 1.2V limpia y de bajo ruido que alimenta las tensiones de referencia analógicas en un grupo de chips. El modo de falla suele ser una salida abierta, la salida en cortocircuito con el riel o el apagado térmico después de que el pequeño encapsulado SMD se sobrecalienta; cuando falla, la serie de chips que alimenta se desconecta y el controlador informa un recuento de chips bajo.
Dónde se encuentra el DIO7910A12 en la placa S19XP
En las hashboards S19XP, varios LDO DIO7910A12ST5 se encuentran cerca de los clústeres de chips BM ASIC, cada uno alimentando la referencia analógica de 1.2V para uno o dos grupos de chips adyacentes. Debido a que son LDO de bajo ruido (PSRR alto), mantienen el ruido del dominio del reloj fuera de los rieles analógicos, lo que estabiliza la consistencia de la tasa de hash. La variante de 0.8V de la misma familia (DIO7910A08ST5 KAD3B) se utiliza en otra parte de la misma placa para un riel de referencia diferente; asegúrese de pedir la variante de voltaje correcta para la ubicación fallida.
Procedimiento de reemplazo
Precaliente la placa a 130-150°C. Retire el DIO7910A12ST5 defectuoso con aire caliente a 320-340°C usando una boquilla de precisión pequeña. Limpie las almohadillas con fundente y malla. Coloque el nuevo chip con el pin 1 alineado con la marca serigrafiada, reflúyalo a 320°C y verifique bajo magnificación. Pruebe en banco el riel de 1.2V y el recuento de chips a través del accesorio del controlador antes de volver a montar.
Especificaciones del DIO7910A12ST5 KAF
| Parámetro | Valor |
|---|---|
| Número de pieza | DIO7910A12ST5 |
| Marcas en la placa | KAF** |
| Tipo | Regulador LDO de bajo ruido |
| Voltaje de salida | 1.2V (fijo) |
| Encapsulado | SMD pequeño con almohadilla térmica |
| Función | Polarización analógica de 1.2V para grupo de chips |
| PSRR | Alto (grado de bajo ruido) |
| Compatibilidad | Hashboards de Antminer S19XP |
| Temperatura de funcionamiento | -40°C a +125°C |
| Condición | Nuevo |
LDOs de Hashboard de Antminer relacionados
- DIO7910A08ST5 KAD3B LDO de 0.8V – HS3/S19Kpro/S19XP/S21/T21
- NCP114ASN120T1G LDO de 1.2V – Antminer S19K Pro
- TLV75512PDR LDO de 1.2V – Antminer S21 Hydro
- VGML AAH6 LDO de 1.2V – Antminer KA3 / S21 / T21 / S19j Pro+
¿Necesita DIO7910A12ST5 en cantidad de bandeja? Contáctenos en contact@lys-sz.com para disponibilidad y precios al por mayor. Envío mundial desde nuestro almacén en Shenzhen.
