Fuente de alimentación GBJ2010 Antminer APW3 APW7 Whatsminer P21

Rectificador de puente GBJ2010 | Reemplazo de 1000 V / 20 A para reparación de fuentes de alimentación Antminer APW3 / APW7 y Whatsminer P21

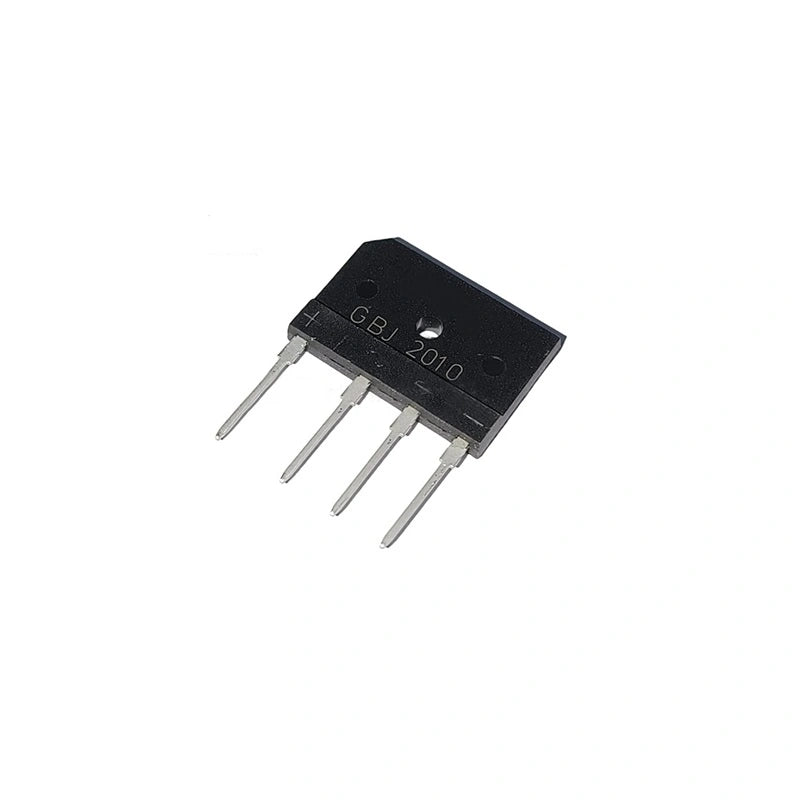

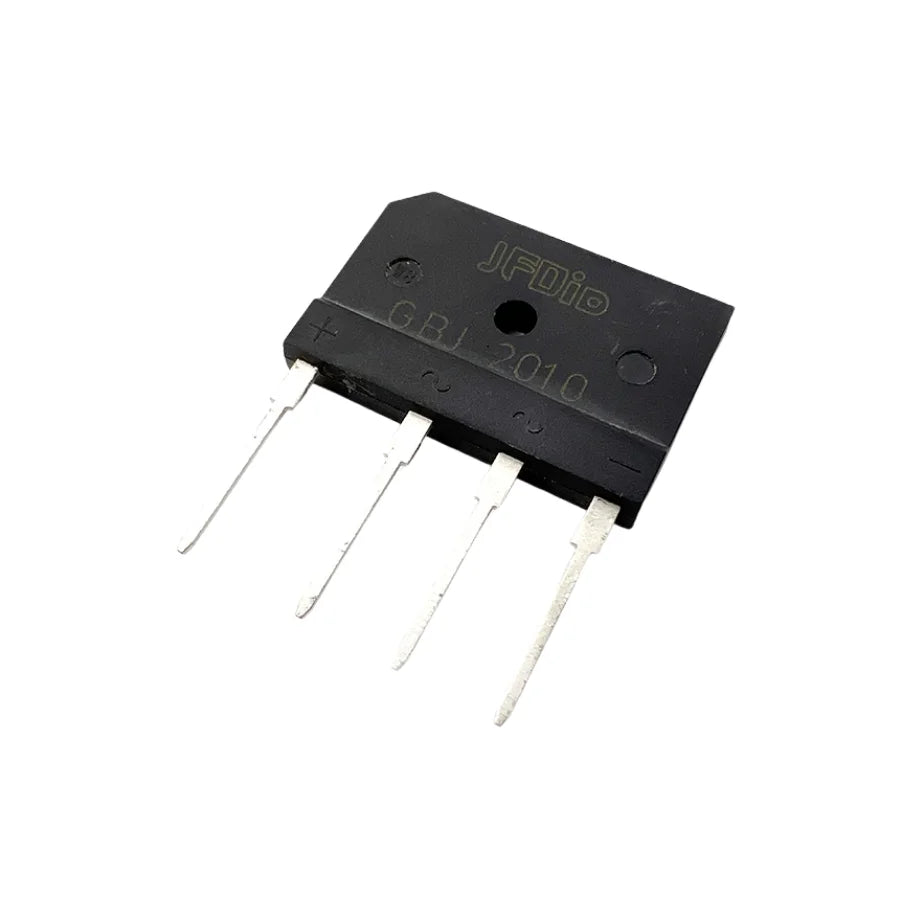

El GBJ2010 es un rectificador de puente de orificio pasante de 1000 V / 20 A utilizado en las fuentes de alimentación Antminer APW3, APW7 y Whatsminer P21 para convertir la entrada de CA de la red en CC rectificada para la etapa PFC posterior. Cuando el GBJ2010 falla, generalmente en cortocircuito después de un evento transitorio o saturado bajo una sobrecorriente sostenida, el resultado es una PSU muerta, un fusible de red quemado y, a menudo, daños colaterales en los componentes del lado primario circundantes.

Cifras destacadas para el servicio primario de la PSU: voltaje pico inverso de 1 kV, corriente rectificada promedio de 20 A, caída directa de 1,05 V a 10 A, fuga inversa de 10 µA a 1000 V, sobrecarga de pico de sobretensión de 240 A y rigidez dieléctrica de la carcasa de 1500 VRMS. Construcción de molde de pasivación de vidrio con el contorno GBJ de 4 SIP: montaje de orificio pasante en el lado primario de la PSU, con cables diseñados para soportar el ciclo de calor y la vibración del servicio de minería sostenido.

Cuándo reemplazar el GBJ2010

• PSU APW3 / APW7 / P21 muerta después de un transitorio de red: rectificador de puente en cortocircuito, fusible quemado.
• Fusible de red quemado al encender: el puente absorbió el pico, reemplace el fusible + el rectificador juntos.
• Daño visible en el encapsulado GBJ: grietas, carbonización después de una falla de alta corriente.
• La PSU hace clic pero no arranca: falla parcial del puente, uno o dos de los cuatro diodos degradados.
• Calor excesivo en el cuerpo del puente con carga normal: la caída directa se desvió, reemplace antes de la falla total.

Especificaciones del rectificador de puente GBJ2010

Preguntas frecuentes — Rectificador de puente GBJ2010

P: ¿Cómo confirmo que el puente es la pieza defectuosa?
R: Apague, desconecte la alimentación de la red. Modo de prueba de diodos DMM entre cada par de pines de CA y CC. Un puente sano muestra ~0,5 V hacia adelante en cada unión, OL hacia atrás. Un cortocircuito lee 0 Ω. Un abierto lee OL en ambas direcciones. Cualquier cortocircuito a través del puente = reemplazar e inspeccionar la causa anterior (transitorio, sobretensión).

P: ¿Siempre se debe revisar también el fusible de la red?
R: Sí, cuando el GBJ2010 falla en cortocircuito, generalmente se lleva el fusible de la red. Reemplace ambos juntos. Si solo reemplaza el puente y el fusible también se ha ido, el nuevo puente parecerá muerto aunque esté bien.

P: Montaje de orificio pasante de 4 SIP, ¿perfil de retrabajo?
R: Rework estándar de orificio pasante. Desolde los cuatro cables con una bomba desoldadora o mecha, levante el puente viejo, instale el nuevo haciendo coincidir las marcas de serigrafía de CA / CC en la placa, vuelva a soldar. Verifique que la continuidad de cable a cable coincida con el pin-out del GBJ antes de volver a energizar.

P: ¿Precios al por mayor para bancos de reparación de PSU APW3 / APW7 / P21?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para conocer los precios del GBJ2010 en cantidad de tubo.
