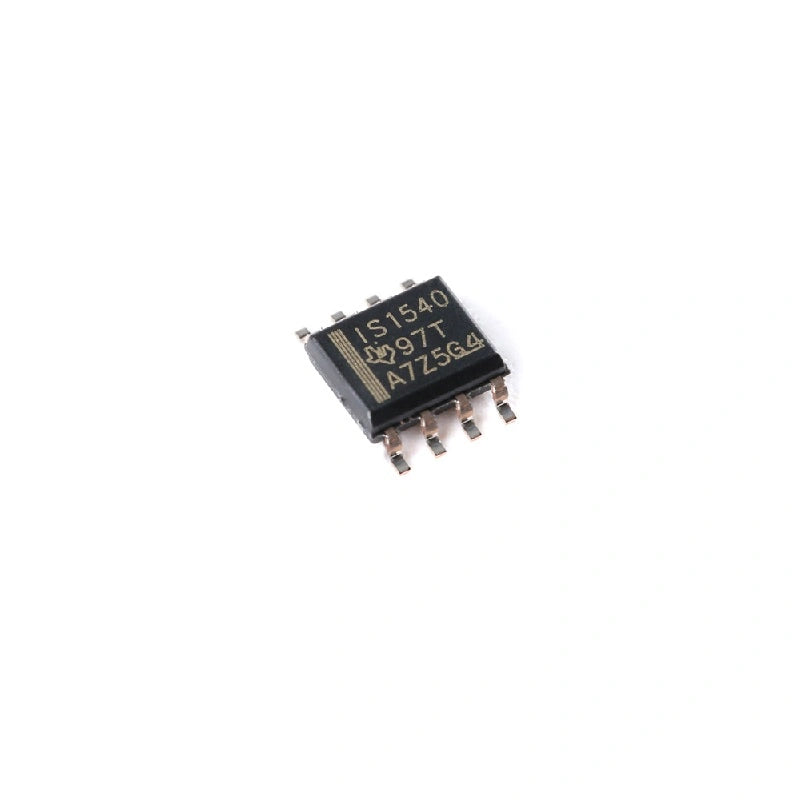

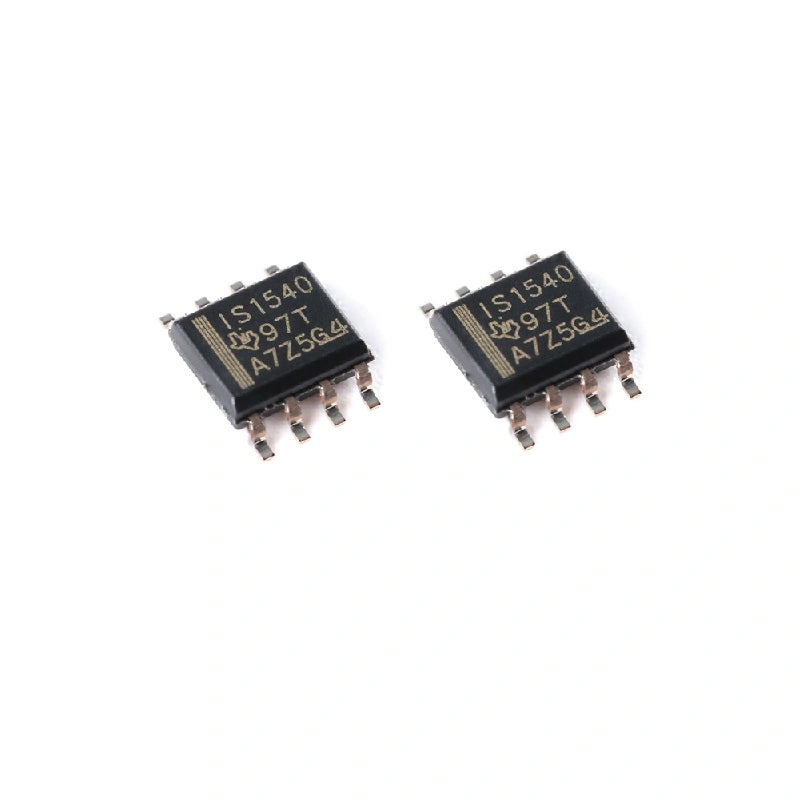

Aislador digital bidireccional I2C ISO1540DR para placas hash ASIC
El ISO1540DR es un aislador digital bidireccional de bajo consumo con entradas lógicas compatibles con I2C y salidas de colector abierto, diseñado para aislar galvánicamente el bus I2C que conecta una placa de control con placas hash ASIC. Es la opción ideal cuando el controlador PMIC de una placa hash, la EEPROM o un sensor de temperatura deben estar en un dominio de tierra diferente al de la MCU supervisora.
Capaz de funcionar a velocidades de hasta 1 MHz en un rango de alimentación de 3 V a 5,5 V, el ISO1540 también ofrece inmunidad a transitorios de ±50 kV/µs y protección ESD HBM de 4 kV (8 kV en los pines del bus), lo que resulta útil en racks de minería con mucho ruido, donde de otro modo los bucles de tierra podrían corromper el tráfico I2C.
Especificaciones
| Parámetro | Valor |
|---|---|
| Número de pieza | ISO1540DR (IS1540) |
| Estado | Nuevo |
| Función | Aislador digital bidireccional de bajo consumo compatible con I2C |
| Rango de alimentación | 3 V a 5,5 V |
| Velocidad de datos | Hasta 1 MHz |
| Tipo de salida | Colector abierto |
| Corriente de sumidero | 3,5 mA en el lado 1 / 35 mA en el lado 2 |
| Temperatura de funcionamiento | -40 °C a +125 °C |
| Inmunidad a transitorios | ±50 kV/µs típico |
| Protección ESD | 4 kV HBM (todos los pines), 8 kV en los pines del bus |
| Aplicación | Bus I2C aislado entre la placa hash ASIC y la placa de control |
Ubicación del ISO1540 en una placa hash
En la mayoría de las placas de minería ASIC modernas, el bus I2C transmite datos de identificación, temperatura y gestión de energía entre la placa de control y cada placa hash. El ISO1540 se instala en el lado de la placa de control de esa conexión, aislando la MCU supervisora del dominio de alta corriente y mucho ruido de la placa hash. Cuando falla, las placas hash aparecen como ausentes, la temperatura se lee como 0/255 o el controlador muestra errores repetidos en el bus I2C.
Compatibilidad
Compatible con los zócalos ISO1540DR / IS1540 de las placas hash y placas de control de minería ASIC. La velocidad de datos de 1 MHz ofrece un margen amplio para el tráfico I2C típico de 100 kHz-400 kHz en las placas Antminer, Whatsminer y Avalon. Confirme la asignación de pines antes de sustituirlo si su placa utiliza una familia de aisladores diferente con el mismo formato.
Síntomas comunes de fallo
- La placa hash no es detectada por la placa de control (sin temperatura ni información de la cadena)
- Errores persistentes del bus I2C en el registro del minero
- La lectura de temperatura se queda fija en 0 °C o en el valor máximo
- El CI aislador se calienta en exceso o está visiblemente dañado
- El bus permanece permanentemente en nivel bajo en el lado aislado
Preguntas frecuentes
¿El ISO1540 es bidireccional tanto en SDA como en SCL?
Es bidireccional en el lado de datos (SDA), tal como lo requiere I2C. SCL es unidireccional y está controlado desde el lado del maestro.
¿Admite el cambio de nivel estándar de 3,3 V a 5 V?
Sí: cada lado puede funcionar de forma independiente entre 3 V y 5,5 V, por lo que también sirve como convertidor de nivel cuando es necesario.
¿Cuál es la velocidad de datos típica en un minero?
La mayoría de los mineros ASIC utilizan 100 kHz o 400 kHz en el bus I2C de la placa hash, velocidades que están muy por debajo de la capacidad nominal de 1 MHz del ISO1540.
¿Tienen en stock PMICs y sensores de temperatura compatibles?
Sí: ofrecemos PMICs SY7302ABC y CI relacionados para placas hash que suelen compartir el mismo bus I2C.
