SVF20N50F MOSFET de potencia 20A 500V TO-220F Reparación de fuentes de alimentación

SVF20N50F 20A 500V N-Channel MOSFET – Conmutación de alta potencia para reparación de fuentes de alimentación de minería

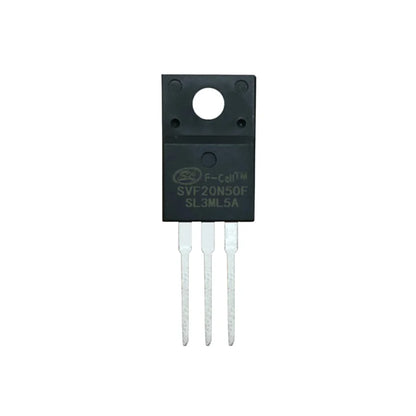

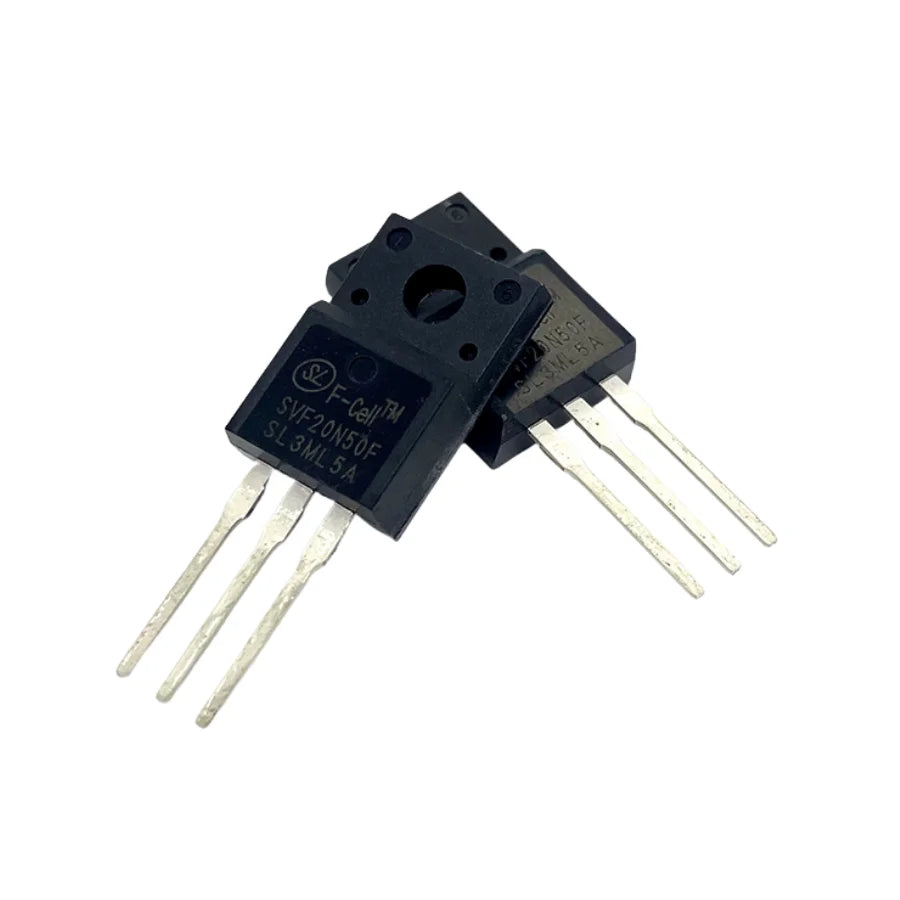

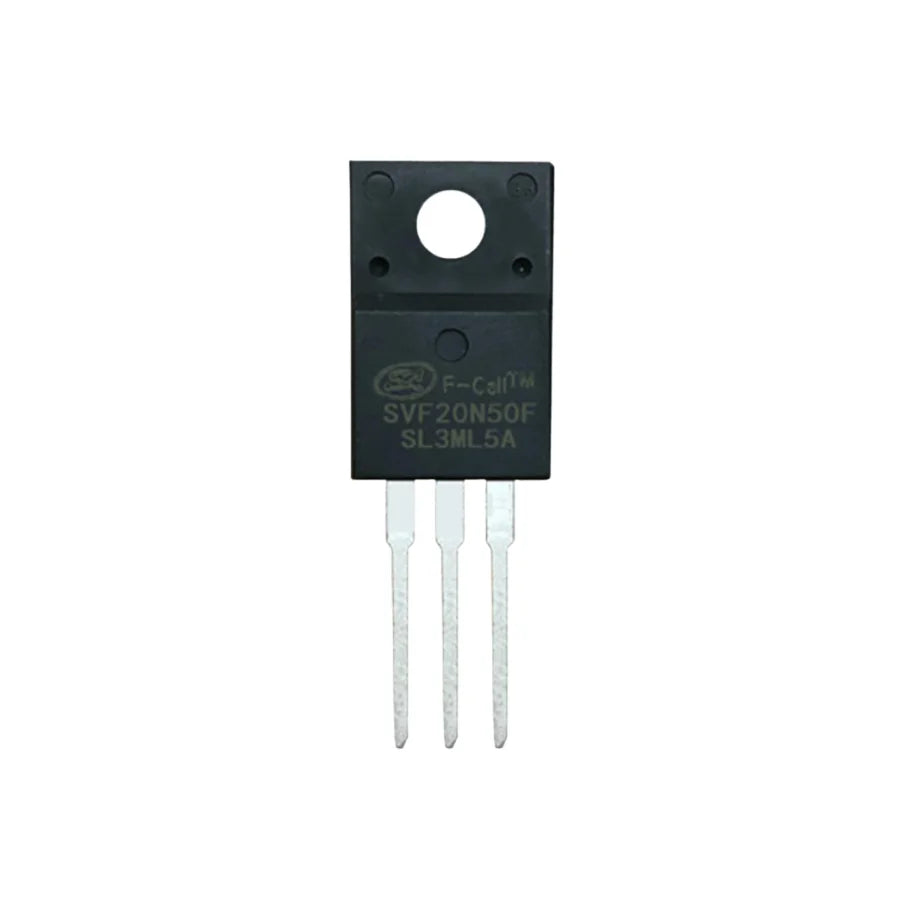

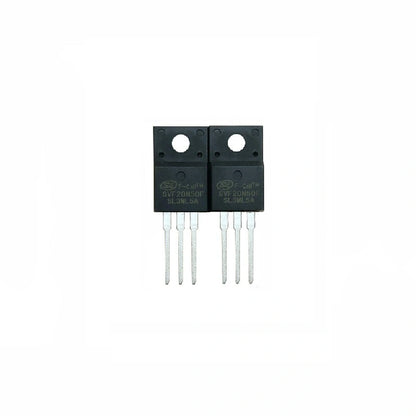

El SVF20N50F es un MOSFET de potencia de canal N de 20 A / 500 V en un encapsulado totalmente aislado TO-220F, construido sobre el proceso F-Cell VDMOS de Silan Microelectronics. Con una resistencia de encendido típica de solo 0,20 Ω, minimiza las pérdidas por conducción en la etapa de conmutación del lado primario de las fuentes de alimentación de los mineros de criptomonedas. El encapsulado TO-220F proporciona aislamiento eléctrico completo entre la pestaña de drenaje y el disipador de calor, eliminando la necesidad de una arandela de mica y simplificando la gestión térmica en diseños densos de fuentes de alimentación.

Por qué este MOSFET falla en las fuentes de alimentación de minería

Los MOSFET del lado primario en las fuentes de alimentación de minería conmutan la tensión completa del bus de CC a frecuencias típicamente entre 65 kHz y 130 kHz, generando pérdidas significativas por conmutación y conducción. Bajo una carga continua 24/7, el estrés térmico acumulado degrada el óxido de la puerta y la unión de soldadura del chip al terminal. Los picos de voltaje de la inductancia de fuga del transformador o los transitorios de la red también pueden exceder la clasificación de ruptura de drenaje-fuente si el circuito de amortiguación se ha deteriorado. Un MOSFET fallido generalmente resulta en un fusible de entrada fundido, ninguna salida de la fuente de alimentación, o en casos de falla parcial, apagados intermitentes bajo carga a medida que el dispositivo dañado oscila entre los estados de conducción y bloqueo.

Procedimiento de reemplazo

Desconecte la fuente de alimentación de la red eléctrica y descargue los condensadores de filtro; las tensiones del lado primario pueden exceder los 400 V CC y seguir siendo letales durante minutos después del apagado. Localice el SVF20N50F en la placa de conmutación primaria, típicamente atornillado a un disipador de calor cerca del transformador principal. Quite el tornillo de montaje, desuelde los tres terminales (puerta, drenaje, fuente) y limpie las almohadillas. Instale el nuevo MOSFET con la orientación correcta de los pines según la serigrafía de la placa, aplique compuesto térmico entre la pestaña TO-220F y el disipador de calor, y apriete el tornillo de montaje según las especificaciones. Después del reensamblaje, alimente la fuente de alimentación a través de un variac y monitoree el voltaje de salida bajo carga progresiva; una salida estable y sin rizado confirma una buena reparación.

La baja carga de puerta y las rápidas características de conmutación del SVF20N50F lo hacen adecuado tanto para topologías conmutadas duras como resonantes (LLC) que se encuentran comúnmente en fuentes de alimentación de minería con una potencia nominal de 1.200 W a 3.600 W. Si va a reemplazar varios MOSFET en el mismo medio puente, reemplace siempre ambos dispositivos como un par emparejado para asegurar una conmutación equilibrada.

Especificaciones del MOSFET SVF20N50F
