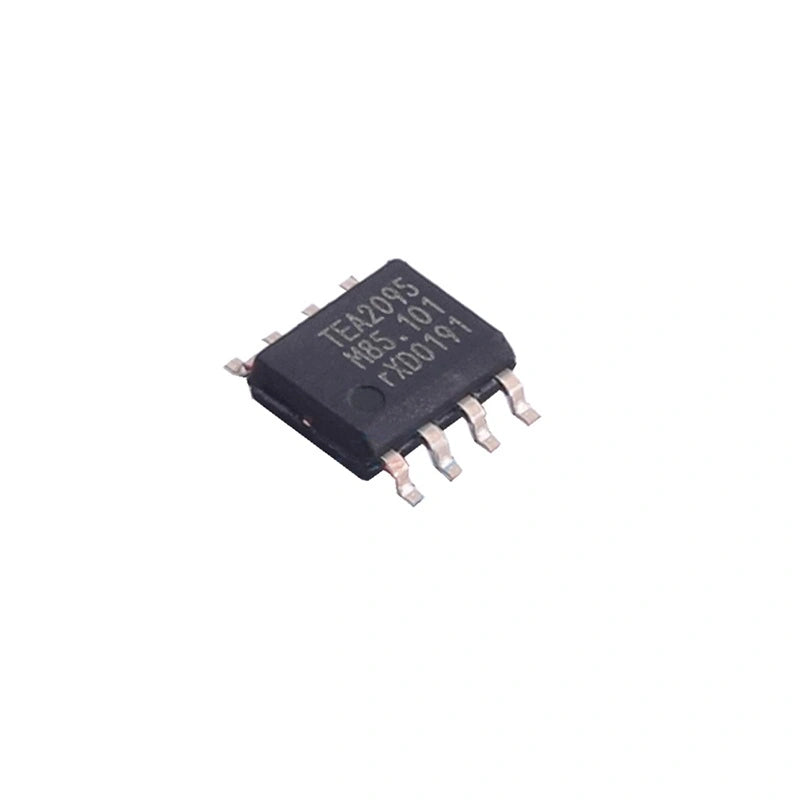

Chip controlador rectificador síncrono TEA2095T para reparación de fuente de alimentación Antminer APW11

Controlador de rectificador síncrono TEA2095T | IC de accionamiento de compuerta adaptativo para la reparación de PSU Antminer APW11

El TEA2095T es un chip controlador de rectificador síncrono para fuentes de alimentación conmutadas. Utiliza un accionamiento de compuerta adaptativo y etapas de controlador duales independientes para optimizar la eficiencia en todo el rango de carga, exactamente las características necesarias en la etapa de rectificación del lado secundario de la fuente de alimentación Antminer APW11. Cuando este chip falla, el APW11 generalmente no reporta salida o una salida inestable bajo carga.

Especificaciones destacadas: rectificación síncrona dual, rango de alimentación de 4.5V a 38V, conmutación de 1MHz, corriente de alimentación de 90µA en modo de ahorro de energía, nivel de regulación de -25mV. El método de accionamiento de compuerta adaptativo ajusta el tiempo de accionamiento a las características reales del MOSFET, manteniendo una alta eficiencia ya sea que la PSU esté a carga ligera o pesada.

Cuándo reemplazar el TEA2095T

• Sin salida de la PSU: etapa de rectificador síncrono muerta, el lado secundario no regula.
• Caída de la salida bajo carga de hashing: comportamiento degradado del controlador, los MOSFET no conmutan limpiamente.
• Exceso de calor en los MOSFET del lado secundario: tiempo de compuerta incorrecto, los MOSFET funcionando brevemente en la región lineal en cada ciclo.
• Chirrido o inestabilidad audible no presente en el funcionamiento normal: deriva del controlador.
• Daño visible en el encapsulado del CI después de un evento de falla.

Especificaciones del TEA2095T

Preguntas frecuentes — Controlador de rectificador síncrono TEA2095T

P: ¿Cómo confirmo que el TEA2095T es la pieza defectuosa?
R: Mida las salidas de accionamiento de compuerta a los MOSFET del lado secundario con la PSU intentando arrancar. Un controlador sano produce pulsos PWM limpios en ambos canales SR con una sincronización de enclavamiento adecuada. Sin salida, atascado en alto/bajo o temporización distorsionada = chip defectuoso.

P: ¿Siempre se deben reemplazar los MOSFET al mismo tiempo?
R: Recomendado. Los MOSFET SR suelen estar estresados cuando el controlador falla; reemplazarlos ambos juntos evita un segundo ciclo de reparación unas semanas después. Inspeccione los MOSFET secundarios en busca de decoloración como una verificación rápida.

P: ¿Perfil de retrabajo?
R: Retrabajo SMD estándar. Precalentar a 100°C, aire caliente a 320°C con pasta de flujo. Tenga cuidado con la deformación en el cuerpo pequeño. Verifique que todos los pines se suelden limpiamente bajo aumento antes de encender.

P: ¿Precios al por mayor?
R: Sí, envíe un correo electrónico a contact@lys-sz.com para cantidades en cinta y carrete de stock de TEA2095T.
