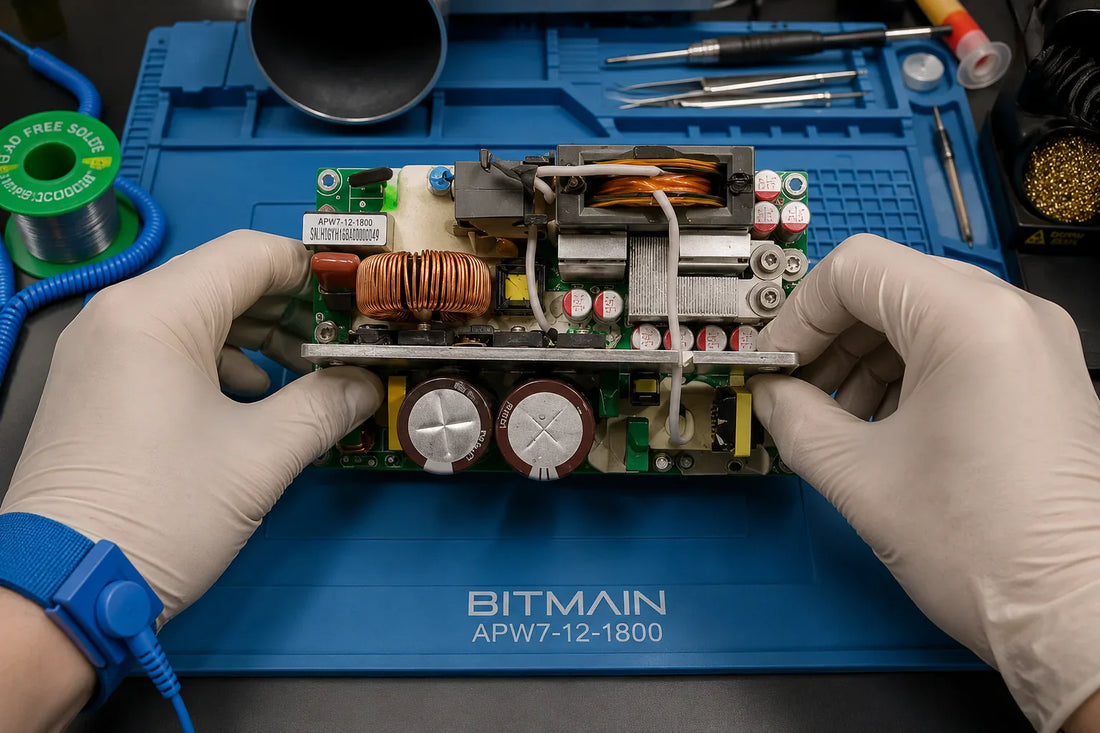

Руководство по ремонту и перечень компонентов блока питания Bitmain APW7

Руководство по ремонту и перечень компонентов блока питания Bitmain APW7 (обновление 2026 г.)

Bitmain APW7 — официально серия APW7-12-1800 — это устаревший блок питания с одним выходом, который использовался в Antminer S9 и L3. Основанный на топологии PFC + LLC полумостового преобразователя с квазирезонансным контроллером ICE2QR4765 и контроллером синхронного выпрямления вторичной стороны FAN7688SJX, APW7 выдает одну 12 В шину мощностью 1800 Вт от универсального входа переменного тока 200-264 В. Многие блоки APW7 до сих пор работают в старых парках S9 / L3 в условиях низких затрат на электроэнергию. Это руководство охватывает 18 наиболее уязвимых компонентов, задокументированный Bitmain рабочий процесс диагностики и полный план ремонта со ссылками на прямые источники — завершая охват семейства блоков питания Bitmain APW наряду с нашими руководствами по ремонту APW8 (S15/T15), APW9 / APW9+ (S17) и APW12 (S19).

Почему ремонт БП APW7 важен в 2026 году

APW7 питал самый большой парк Antminer из когда-либо выпущенных — серию S9 — на протяжении многих лет производства. Многие устройства S9 остаются в эксплуатации сегодня на рынках с очень низкими затратами на электроэнергию, где скромный хешрейт все еще прибылен. Блоки APW7 были сняты с массового производства Bitmain много лет назад; ремонт на уровне компонентов — единственный реальный путь для поддержания этих БП в рабочем состоянии. Большинство отказов APW7 связаны со стареющими первичными MOSFET, деградировавшим объемным конденсатором или хорошо задокументированным отказом резистора R33, отвечающего за обнаружение напряжения при запуске — все это заменяемые детали с доступным ремонтным запасом.

Совместимые модели Antminer

Серия APW7 питала следующие модели Antminer:

• Семейство S9: S9 (~14 TH/s), S9i, S9j, S9k, S9 SE, варианты S9-Hydro — самый распространенный майнер Bitmain в истории.
• Семейство L3: L3+, L3++ — майнеры Scrypt раннего поколения для Litecoin / Dogecoin.
• Другие устаревшие Antminer: некоторые S7, T9, T9+ и аналогичные майнеры эпохи S9, которые использовали однорельсовый блок питания 12 В.

APW7 выдает один выход постоянного тока 12 В мощностью 1800 Вт через 10 6-контактных разъемов PCIE на выходном кабеле длиной 380 мм. Эта однорельсовая архитектура отличает его от более поздних семейств APW8 / APW9 / APW9+ / APW12, которые все имеют переменную основную шину плюс отдельную вспомогательную 12 В. APW7 не является напрямую взаимозаменяемым с более новыми поколениями БП — выходная топология, формат разъемов (10× PCIE против медной шины M6) и диапазон напряжения зависят от поколения БП.

Предшественник APW3++ устарел и не находится в активном производстве для ремонтного запаса. Для более нового БП класса S15 см. наше руководство по ремонту БП APW8.

Обзор архитектуры БП APW7

APW7 представляет собой полумостовой LLC-преобразователь с фронтальным PFC и синхронным выпрямлением на вторичной стороне. Задокументированная Bitmain архитектура: вход переменного тока 200-264 В → EMI-фильтр → выпрямительный мост → каскад PFC → большой конденсатор VBUS → основной переключатель LLC (полумост) → основной трансформатор → синхронное выпрямление вторичной стороны → выход постоянного тока 12 В. Отдельный вспомогательный источник питания (трансформатор T1) обеспечивает VCC для первичных и вторичных управляющих ИС, а также питание вентилятора.

Характеристики (APW7-12-1800)

• Вход переменного тока: 200-264 В универсальный, однофазный, разъем C14 (требуется кабель переменного тока C13)
• Выход постоянного тока: 12 В, одна шина, 1800 Вт (полная мощность при входном напряжении 200-240 В). Снижена до ~1000 Вт при входном напряжении 110 В.
• Выходной ток: номинальный 150 А непрерывный, OCP срабатывает при 160-200 А
• Коэффициент мощности: >0,99 при полной нагрузке
• Максимальная эффективность преобразования: 95% (без учета потерь в выходном кабеле)
• Пульсации на выходе: <1%
• Выходной кабель: 10 6-контактных разъемов PCIE, длина 380 мм (желтый 1/2/3 — плюс, черный 4/5/6 — минус)
• Защита: от пониженного напряжения, короткого замыкания, перегрузки, перегрева, с автоматическим восстановлением после устранения неисправности
• Рабочая температура: работа при полной нагрузке до 60°C окружающей среды

Архитектура на уровне компонентов

• Входной каскад: предохранитель F1, выпрямительный мост U2 (GBJ2506 25 А / 600 В), термистор NTC 10D-15 для ограничения пускового тока, варистор на линии переменного тока и реле пускового тока, которое обходит NTC после зарядки объемного конденсатора.
• Каскад PFC: Q4 (также упоминаемый как Q1) PFC-переключатель MOS с диодами PFC D5 / D6 / D7. Большой конденсатор PFC (позиции C16 / C17) поддерживает напряжение шины на уровне 375-385 В постоянного тока во время нормальной работы.
• Вспомогательное питание 12 В: встроенный драйвер U5 (выводы 3 и 4 не должны быть замкнуты), вспомогательный трансформатор T1, основной переключатель Q5, выпрямители D6 / D7 / D8 / D9 / D11, резисторы датчика R37 / R38. Вспомогательная обмотка выдает VCC 12V1 на управляющую ИС первичной стороны и отдельный 12V2 на вентилятор / управляющую ИС вторичной стороны. Обратная связь по напряжению считывается и регулируется через оптоизолированную петлю.
• Основное переключение LLC: Q6, Q14, Q15, Q16 образуют первичный полумост. Построены на TK39N50W5 (серия K39N60W, 600 В N-канал), IPA60R060P7 (высоковольтный N-канал) и OSG65R099HZ (высоковольтный N-канал).
• Квазирезонансное управление: квазирезонансный автономный ШИМ-контроллер ICE2QR4765 (650 В) управляет первичным каскадом. Тот же контроллер используется в APW3 и APW12.
• Основной драйвер ШИМ: U10 — это ИС основного контроллера ШИМ — вывод 15 должен показывать 12 В VCC, а вывод 1 должен показывать 5 В опорного напряжения для работы ИС. Дополнительные ИС драйвера ШИМ на U11 и U12.
• Драйвер затвора: IX4424NTR / IX4424N двухканальный драйвер нижнего ключа MOSFET (8-контактный SOIC) — общий с APW8 и APW9. FAN3224T двухканальный 4A высокоскоростной драйвер нижнего ключа завершает цепь драйвера затвора.
• Изолирующий трансформатор драйвера: T4 изолирует сигнал драйвера ШИМ между первичной и вторичной сторонами.
• Контроллер вторичной стороны: FAN7688SJX контроллер синхронного выпрямителя вторичной стороны (16-SOP) управляет выходными синхронными MOSFET.
• Синхронное выпрямление (выход): Q17, Q18, Q19, Q20 выходные синхронные MOSFET. Построены на 5C404N (NVMFS5C404N, 40 В / 378 А N-канал) и TPHR8504PL (40 В N-канал, общий APW7/8/9/12).
• Выходной выпрямитель: SCS210AM 650 В / 10 А SiC-диод на вторичном пути.
• Объемная емкость: 450 В 470 мкФ (30×45 мм, 1850 мА, 2000 ч при 105°C) первичная шина постоянного тока; 1000 мкФ 16 В выходные фильтрующие конденсаторы.
• Опорное напряжение / обратная связь: ZTL431BFTA регулируемый шунтовой опорный источник напряжения (2,5 В / 100 мА, SOT-23-3) устанавливает точку регулирования выходного напряжения.
• Усилитель выборки / обратной связи: LM358 двухканальный операционный усилитель общего назначения (8-SOIC) на путях выборки и обратной связи.
• Поддержка малых сигналов: DSS5540X (-13) PNP BJT (40 В / 4 А, SOT-89) и MMBT3904 (1AM) NPN-транзистор обеспечивают поддержку цепи защиты.

Наиболее распространенные неисправности БП APW7

• Отсутствие выхода постоянного тока, вентилятор вращается, светодиод переменного тока горит зеленым — сначала проверьте 6-контактные выходные разъемы PCIE и жгут проводов на наличие поврежденных клемм или окисленных кольцевых наконечников. Плохо закрепленный кольцевой наконечник на разъеме PCIE проявляется так же, как и мертвый БП на стороне нагрузки.
• БП не работает после подачи переменного тока, вентилятор не запускается — сначала проверьте предохранитель F1. Сгоревший предохранитель обычно указывает на короткое замыкание в нижнем звене первичного каскада переключения (MOSFET TK39N50W5 / IPA60R060P7 / OSG65R099HZ в положениях Q6 / Q14 / Q15 / Q16).
• Жесткое короткое замыкание в первичном каскаде переключения — обычно вышедший из строя TK39N50W5, IPA60R060P7 или OSG65R099HZ MOSFET. Проверьте в режиме диода перед включением — исправный MOSFET показывает падение напряжения 0,3-0,6 В между стоком и истоком.
• Неисправность квазирезонансного контроллера — вышедший из строя ICE2QR4765 препятствует осцилляции первичного каскада; отсутствие переключения означает отсутствие выходного сигнала трансформатора.
• Отсутствие вспомогательного 12 В — вентилятор не вращается — сосредоточьтесь на ИС драйвера U5 (проверьте выводы 3 и 4 на короткое замыкание), R37 / R38 (дрейф или обрыв), трансформаторе T1 (проверьте первичные и вторичные обмотки на обрыв) и Q5 / D6 / D7 / D8 / D9 на предмет повреждений.
• Выходное напряжение не соответствует спецификации — деградировавший опорный источник напряжения ZTL431BFTA сдвигает точку регулирования. Проверьте операционный усилитель выборки LM358, если опорное напряжение в норме, но выходное напряжение все еще дрейфует.
• Неисправность вторичного синхронного выпрямления — вышедшие из строя 5C404N (NVMFS5C404N) или TPHR8504PL синхронные MOSFET приводят к низкому / нестабильному выходному напряжению. Убедитесь, что контроллер вторичной стороны FAN7688SJX имеет правильное VCC, если несколько синхронных MOSFET кажутся исправными.
• Выходное напряжение падает под нагрузкой — деградировавшие выходные конденсаторы 1000 мкФ 16 В больше не поддерживают напряжение шины во время переходного потребления. Визуальный осмотр на предмет вздутия верхней части или утечки электролита — первая проверка.
• Отказ объемного конденсатора / нестабильность первичной цепи — деградировавший объемный конденсатор 450 В 470 мкФ вызывает пульсации на первичной шине постоянного тока. Спецификация Bitmain составляет 1850 мА пульсаций / 2000 ч при 105°C — заменяющие конденсаторы должны соответствовать или превосходить эту спецификацию.
• Неисправность основного драйвера ШИМ — измерьте вывод 15 U10 = 12 В VCC и вывод 1 = 5 В опорного напряжения. Отсутствие любой из этих шин указывает на неисправность вспомогательной цепи питания или самой U10.

Список компонентов БП Bitmain APW7 для ремонта

В таблице ниже перечислены все компоненты, которые LYS Shenzhen хранит для ремонта БП APW7. Каждая запись ведет непосредственно на соответствующую страницу детали — свяжитесь с нами по адресу contact@lys-sz.com для получения оптовых цен или полных заменяющих блоков питания APW7.

Рабочий процесс диагностики и ремонта — 6-шаговая процедура, задокументированная Bitmain

Требования к стендовой установке

• Управляемый источник питания переменного тока / стабилизатор напряжения: выход 200-250 В, ограничение тока 0-20 А. Если недоступно, обычная лампочка накаливания мощностью 100 Вт, включенная последовательно с шиной переменного тока, может служить ограничителем тока (с осторожностью).
• Электронная нагрузка: способность 2 кВт, 0-50 В. Если недоступно, можно использовать резистивную нагрузку, соответствующую спецификации APW7.
• Анализатор мощности: для измерения коэффициента мощности и мощности после ремонта.
• Мультиметр: рекомендуется Fluke 15B+.
• Паяльное оборудование: паяльник с постоянной температурой 80 Вт+ с коническим жалом (300-350°C для чип-резисторов/конденсаторов) и плоским жалом (380-420°C для компонентов с выводами). Термофен/паяльная станция с горячим воздухом при температуре 260°C ±2°C для демонтажа чипов.
• Вспомогательные материалы: термопаста 2500 для интерфейса MOSFET-радиатор, силиконовый гель 704 для замены защитного клея, бессвинцовый припой, флюс, безводный спирт для очистки платы.

Безопасность — обязательно перед вскрытием корпуса

Перед любой операцией пайки необходимо разрядить основной конденсатор. Проверьте остаточное напряжение с помощью мультиметра — на конденсаторе должно быть менее 5 В, прежде чем вы прикоснетесь к плате. После отключения переменного тока дождитесь полной остановки вентилятора, прежде чем прикасаться к плате (это подтверждает, что основной конденсатор разрядился через разрядный резистор). Используйте антистатический браслет, работайте на заземленном антистатическом рабочем столе.

6-этапная процедура диагностики

1. Шаг 1 — Внешний визуальный осмотр. Убедитесь, что внешний вид не имеет серьезных повреждений или деформаций, а вентилятор постоянного тока и розетка переменного тока не повреждены. Сначала устраните очевидные внешние проблемы.
2. Шаг 2 — Подайте переменный ток 220 В и проверьте основную работу. Убедитесь, что вентилятор вращается нормально. Используйте мультиметр для проверки напряжения на выходной клемме J6 = 12 В (допустимый диапазон 12,1-12,5 В для погрешности измерения). Это подтверждает работоспособность выходного напряжения 12 В и вспомогательной цепи питания.
3. Шаг 3 — Откройте корпус и проверьте на искрение. После разрядки основного конденсатора до уровня ниже 5 В откройте корпус. Ищите следы искрения на компонентах или поверхности припоя. Обратите особое внимание на R33 — это известное слабое место. Используйте мультиметр для проверки: предохранитель F1 на обрыв; целостность выпрямительного моста U2; PFC MOS на Q4 (Q1) и диоды PFC D5/D6/D7 на короткое замыкание; основные переключающие MOSFET Q6/Q14/Q15/Q16 на короткое замыкание; выходные синхронные MOSFET Q17/Q18/Q19/Q20 на короткое замыкание. Любое короткое замыкание = проверьте и замените, осмотрев окружающие малосигнальные транзисторы, которые могут быть повреждены одновременно.
4. Шаг 4 — Проверьте вспомогательную цепь 12 В. Проверьте микросхему переключателя U5 (контакты 3 и 4 не должны быть замкнуты), трансформатор T1 12 В (проверьте обмотки на обрыв), основной переключающий MOS Q5, выпрямительный диод D11 и окружающие компоненты на повреждения. Если вентилятор не вращается, но остальная часть блока питания кажется исправной, сосредоточьтесь сначала на этом этапе — без вспомогательных 12 В не будут работать ни основной контроллер, ни вторичный контроллер.
5. Шаг 5 — Проверьте шину PFC, основной контроллер и ШИМ-драйвер. Если путь предохранителя F1 в норме и переменный ток запускает вентилятор и производит 12 В на J6: измерьте большой конденсатор PFC C16/C17 — должно быть 370-380 В постоянного тока. Если отсутствует, проверьте VCC контакта 7 U1 = 12 В (замените U1, если поврежден). Если VCC U1 в норме, но отсутствует шина PFC, проверьте микросхемы ШИМ-цепи U9, U10, U11 на правильное питание VCC 12 В и, в частности, убедитесь, что контакт 15 U10 = 12 В, а контакт 1 = 5 В опорного напряжения. Замените любую неисправную микросхему ШИМ. Затем проверьте трансформатор T4 на повреждения.
6. Шаг 6 — Суждение, основанное на навыках. Другие дефекты требуют дальнейшего анализа на основе опыта обслуживающего персонала. Для неясных неисправностей используйте осциллограф для проверки формы сигнала переключения LLC на первичной стороне и формы сигнала синхронного выпрямления на вторичной стороне.

Напряжения ключевых контрольных точек (по данным Bitmain)

• Большой конденсатор PFC (C16 / C17): 370-380 В постоянного тока при нормальной работе (некоторые данные Bitmain указывают 375-385 В — оба диапазона приемлемы, так как охватывают одну и ту же цель).
• Выход J6 12В: 12В (12.1-12.5В приемлемо для погрешности измерения).
• Контакт 7 VCC U1: 12 В (питает основной контроллер на первичной стороне).
• Контакт 15 U10: 12 В VCC (драйвер основного контроллера ШИМ).
• Контакт 1 U10: 5 В опорного напряжения (опорное напряжение ШИМ-контроллера).
• VCC U9 / U11 / U12: 12 В (поддержка цепи ШИМ).

Электрическое функциональное тестирование (проверка после ремонта)

Документированный функциональный тест Bitmain проводится при двух напряжениях переменного тока, чтобы убедиться, что конструкция с универсальным входом работает в соответствии со спецификациями:

1. Визуально осмотрите плату: отсутствие псевдопайки, сплошной пайки, электролитического конденсатора с неправильной полярностью, отсутствующих встраиваемых компонентов, смещенных изолирующих прокладок MOS. Подключите вход AC L/N и выход DC ± клеммы.
2. Включите вход переменного тока. Установите электронную нагрузку на 1А и убедитесь, что выходное напряжение составляет 12,10-12,50В = ОК.
3. При входном напряжении переменного тока 220 В: установите электронную нагрузку на 150 А. Запишите напряжение, мощность и коэффициент мощности на измерителе мощности переменного тока. Соответствует, если PF >0,99, выходное напряжение нормальное, мощность ≥1800 Вт. Затем увеличивайте нагрузку на 2 А за шаг — OCP должно сработать между 160-200 А. После срабатывания OCP, перезапустите переменный ток и убедитесь, что блок питания нормально перезапускается.
4. При входном напряжении переменного тока 110 В: установите электронную нагрузку на 83,3 А. Запишите напряжение, мощность и PF. Соответствует, если PF >0,99, выходное напряжение нормальное, мощность ≥1000 Вт (APW7 снижает мощность при входном напряжении 110 В — полные 1800 Вт требуют 220 В).
5. Выключите переменный ток и нагрузку, отсоедините входные линии переменного тока и выходные линии постоянного тока. Дождитесь полной остановки вентилятора, прежде чем прикасаться к плате (подтверждение разряда основного конденсатора).

Если полная установка с измерителем мощности/электронной нагрузкой недоступна, упрощенный тест заключается в следующем: вход переменного тока 220 В + выход 12 В плюс нагрузка 150 А (1800 Вт). Нормальная работа при такой нагрузке считается соответствующей.

Обязательный тест на выдержку после ремонта

После того, как функциональный тест подтвердит исправность блока питания, проведите минимум 2-часовой тест на выдержку при 80% номинальной нагрузки (130 А или более), прежде чем считать устройство готовым к использованию клиентом. Это позволяет выявить скрытые дефекты, которые пережили первоначальное стендовое испытание, но проявляются при длительном термическом воздействии.

Когда ремонт на уровне чипов более целесообразен, чем замена

Новый запас БП APW7 становится все более ограниченным — Bitmain прекратила массовое производство этого поколения много лет назад. Для операторов ферм S9 / L3 ремонт на уровне компонентов часто является единственным реальным путем. Небольшой запас первичных MOSFET (TK39N50W5, IPA60R060P7, OSG65R099HZ), вторичных MOSFET (5C404N, TPHR8504PL), квазирезонансного контроллера ICE2QR4765, контроллера вторичной стороны FAN7688SJX, драйверов затворов (IX4424NTR, FAN3224T), диода SCS210AM SiC и основных конденсаторов охватывает большинство сценариев стендового ремонта. Многие компоненты используются совместно с БП APW8 и линейкой APW3 — один запас покрывает потребности в ремонте APW3 / APW7 / APW8 / APW9 / APW12 в более старом ассортименте БП Bitmain (см. матрицу совместного использования компонентов на разных платформах в статье об APW8).

Часто задаваемые вопросы — ремонт блока питания Bitmain APW7

Какие модели Antminer используют блок питания APW7?

APW7 — это блок питания для семейства Antminer S9 (S9, S9i, S9j, S9k, S9 SE, S9-Hydro варианты) и семейства L3 (L3+, L3++), а также для некоторых устаревших блоков S7 / T9 / T9+. Он обеспечивает одну шину 12 В мощностью 1800 Вт от универсального входа переменного тока 200-264 В. Более новые майнеры S15 / T15 используют APW8 (16-20 В); майнеры класса S17 используют APW9 / APW9+ (14.5-21 В); майнеры класса S19 используют APW12 (12-15 В).

Какую топологию использует APW7?

APW7 представляет собой полумостовой импульсный источник питания LLC с PFC на входе и синхронным выпрямлением на вторичной стороне. Первичная ступень управляется квазирезонансным автономным ШИМ-контроллером ICE2QR4765 (тот же контроллер используется в APW3 и APW12). Вторичная сторона использует контроллер синхронного выпрямителя FAN7688SJX для управления выходными синхронными MOSFET. Выход — одна шина 12 В мощностью 1800 Вт через 10 разъемов PCIE 6-pin.

Какой порог OCP (защита от перегрузки по току) у APW7?

Номинальный выход APW7 составляет 150 А непрерывно; OCP срабатывает при токе от 160 А до 200 А в зависимости от варианта производства. После срабатывания OCP блок питания блокируется до тех пор, пока не будет перезапущено питание переменного тока, после чего он должен нормально перезапуститься.

Почему APW7 выдает только 1000 Вт при входном напряжении 110 В по сравнению с 1800 Вт при 220 В?

APW7 поставляется с универсальным входом переменного тока 200-264 В, но его мощность снижается при сетевом напряжении 110 В. При входном напряжении переменного тока 220 В он выдает полную номинальную мощность 1800 Вт. При входном напряжении переменного тока 110 В спецификация составляет примерно 83,3 А при 12 В (около 1000 Вт). Это снижение мощности является конструктивной особенностью — номинальный входной ток ограничивает передачу мощности при низком входном напряжении.

Как протестировать APW7 после ремонта?

Функциональный тест Bitmain проводится при двух напряжениях переменного тока: 220 В (полная нагрузка 1800 Вт = 150 А, PF >0,99) и 110 В (нагрузка ~1000 Вт = 83,3 А). После успешного прохождения функционального теста проведите 2-часовой тест на выдержку при 80% номинальной нагрузки (130 А или более), прежде чем считать блок питания готовым к использованию клиентом. Без электронной нагрузки можно использовать исправный корпус S9 в качестве фиксированной тестовой нагрузки.

Поиск запчастей для ремонта БП APW7

LYS Shenzhen имеет на складе все перечисленные выше компоненты для БП Bitmain APW7. Для заказа полных блоков питания APW7, для оптовых заказов на фермы или для более широкого ассортимента блоков питания Antminer (APW8, APW9, APW9+, APW11, APW12, APW17) свяжитесь с нашей командой по адресу contact@lys-sz.com — мы управляем каналом поиска компонентов по требованию для ремонта всего спектра БП Bitmain предыдущих поколений.

Доставка по всему миру с нашего склада в Шэньчжэне через DHL, FedEx, UPS и морским транспортом. Доступна доставка DDP для клиентов из США и ЕС; индивидуально для других направлений — запросите расценки с указанием вашей страны доставки для подтверждения.
