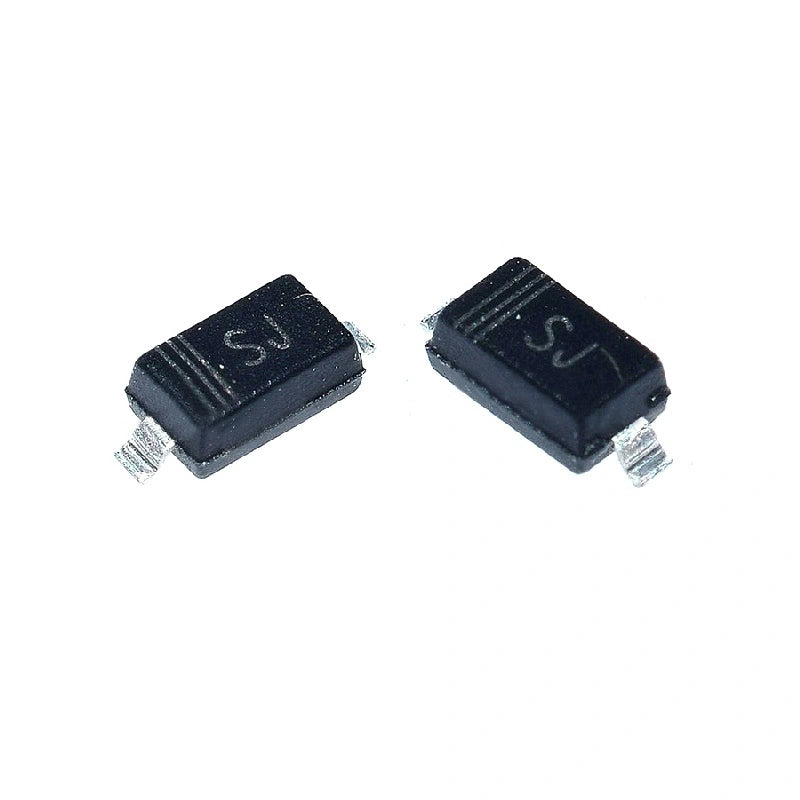

Reparación de placa hash de diodo de barrera Schottky SMD B5817W SJ 1A 40V
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product
Diodo de Barrera Schottky B5817W SJ 1 A / 20 V – Reparación de Hashboard Avalon
El B5817W (SJ) es un diodo de barrera Schottky de 1 A, 20 V en un encapsulado de montaje superficial SOD-123. Su bajo voltaje directo de 750 mV y su tiempo de recuperación inferior a 500 ns lo convierten en la elección estándar para circuitos de rueda libre, protección de polaridad y supresión de voltaje en las hashboards de Avalon. Cuando un B5817W falla en cortocircuito, el riel de potencia local puede desarrollar una condición de sobrecorriente que daña los componentes adyacentes; cuando falla en circuito abierto, el circuito que estaba protegiendo pierde su función de supresión y los picos de voltaje pueden destruir los circuitos integrados posteriores.
Diagnóstico de un diodo Schottky averiado en una placa Avalon
Los síntomas de un B5817W defectuoso incluyen una hashboard que consume corriente excesiva al encenderse (diodo en cortocircuito) o una que produce errores intermitentes de ASIC bajo carga (diodo abierto que permite picos transitorios). Para confirmar, use un multímetro en modo de prueba de diodos: un Schottky saludable lee aproximadamente 0.2–0.4 V en dirección directa y circuito abierto en dirección inversa; una pieza en cortocircuito lee cerca de cero en ambas direcciones, y una pieza abierta lee infinito en ambas direcciones. Marque la posición defectuosa y revise los diodos circundantes: un evento de voltaje que mató a uno puede haber estresado a sus vecinos.
Consejos de reemplazo y soldadura
El encapsulado SOD-123 es pequeño pero fácil de reparar con un soldador de punta fina a 300 °C. Retire el diodo defectuoso, limpie ambas almohadillas con fundente y malla desoldadora, y oriente el reemplazo para que la banda del cátodo coincida con la marca serigráfica de la PCB. Aplique una pequeña cantidad de soldadura a una almohadilla, fije el diodo en su lugar y luego suelde la segunda almohadilla. Inspeccione con aumento para confirmar filetes limpios y la ausencia de puentes de soldadura a las pistas adyacentes. Después del reemplazo, encienda la placa a través de un banco de pruebas y verifique el consumo de corriente normal antes de volver a instalarla en el minero.
Especificaciones del diodo Schottky B5817W
| Parámetro | Valor |
|---|---|
| Número de pieza | B5817W (SJ) |
| Tecnología | Schottky |
| Voltaje inverso (Vr Max) | 20 V |
| Corriente rectificada promedio (Io) | 1 A |
| Voltaje directo (Vf Max) | 750 mV @ 3 A |
| Velocidad de recuperación | ≤ 500 ns, > 200 mA (Io) |
| Corriente de fuga inversa | 1 mA @ 20 V |
| Capacitancia | 120 pF @ 4 V, 1 MHz |
| Encapsulado | SOD-123 |
| Temperatura de la unión | −65 °C a +125 °C |
