Chip VGML AAH6 LDO de 1,2 V para Antminer KA3 S21 T21 S19j Pro+
No se pudo cargar la disponibilidad de retiro
Have questions about this product? Our team is here to help — just reach out on WhatsApp.
💬 Contact Us on WhatsAppAbout the Product

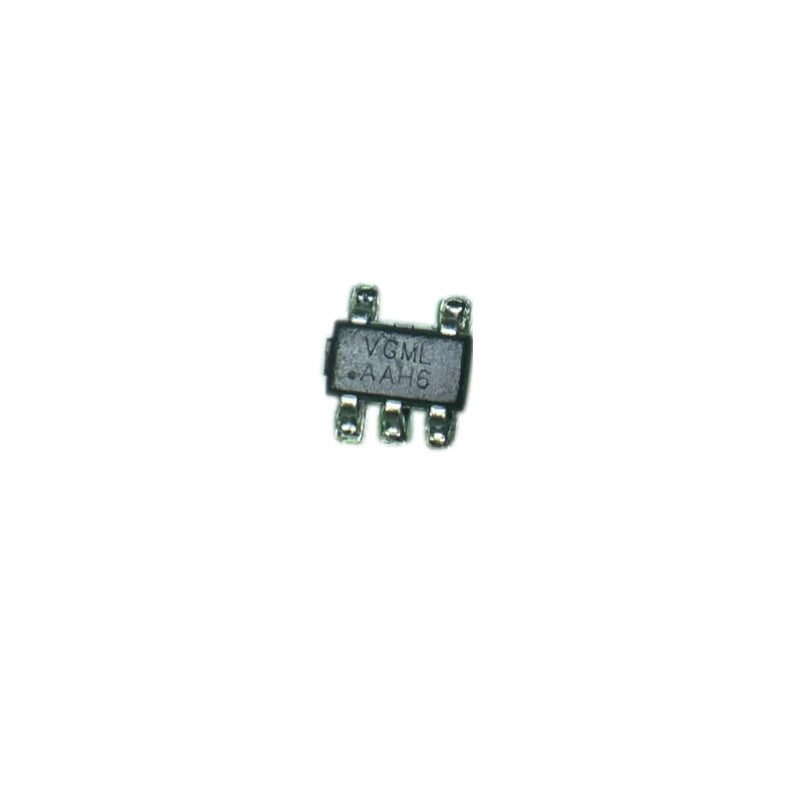

Chip LDO de 1.2V VGML AAH6 (AW37030D120STR) – Reparación de Hashboard de Antminer KA3 / S21 / T21 / S19j Pro+
El VGML AAH6 (número de pieza completo AW37030D120STR) es un regulador lineal de baja caída de voltaje (LDO) de 1.2V utilizado en los rieles de polarización de los hashboards de Antminer KA3, S21, T21 y S19j Pro+. Genera una salida de 1.2V limpia y de bajo ruido desde el riel de la placa principal, alimentando voltajes de referencia analógicos en un grupo de chips. Cuando este LDO falla, la serie de chips que alimenta se cae de la cadena, lo que se observa como un recuento de chips faltantes en el panel de control.
Ubicación del AAH6 en el Hashboard
En las placas KA3 y S21/T21, varios LDO VGML AAH6 se colocan cerca de los grupos de chips BM ASIC. Cada uno alimenta la referencia analógica de 1.2V para uno o dos grupos de chips adyacentes. Debido a que son LDOs de bajo ruido (alta PSRR), mantienen el ruido del dominio del reloj fuera de los rieles analógicos, lo que estabiliza la consistencia del hash-rate. Los modos de falla son salida abierta, salida atascada cerca del riel, o apagado térmico después de que el pequeño encapsulado SMD se sobrecalienta.
Procedimiento de Reemplazo
Precalentar la placa a 130-150°C con una placa caliente o un precalentador IR. Retirar el AAH6 defectuoso con aire caliente a 320-340°C usando una boquilla de precisión pequeña, teniendo cuidado de no levantar los componentes pasivos 0402 adyacentes. Limpiar las almohadillas con fundente y malla desoldadora. Colocar el nuevo chip con el pin 1 alineado con la marca serigrafiada, soldar por reflujo a 320°C y verificar bajo magnificación. Probar el riel de 1.2V y el recuento de chips a través del controlador antes del reensamblaje.
Especificaciones del VGML AAH6 / AW37030D120STR
| Parámetro | Valor |
|---|---|
| Marcas | VGML AAH6 |
| Número de Pieza Completo | AW37030D120STR |
| Tipo | Regulador LDO de bajo ruido |
| Voltaje de Salida | 1.2V (fijo) |
| Paquete | SMD pequeño con almohadilla térmica |
| Función | Riel de polarización analógico de grupo de chips |
| Compatibilidad | Antminer KA3 / S21 / T21 / S19j Pro+ |
| Temperatura de Funcionamiento | -40°C a +125°C |
| Condición | Nuevo |
LDOs de Hashboard de Antminer Relacionados
- DIO7910A12ST5 KAF 1.2V LDO – Antminer S19XP
- TLV75512PDR 1.2V LDO – Antminer S21 Hydro
- NCP114ASN120T1G 1.2V LDO – Antminer S19K Pro
- DIO7910A08ST5 KAD3B 0.8V LDO – S19Kpro / S19XP / S21 / T21
¿Necesita VGML AAH6 en cantidad de bandeja? Contáctenos en contact@lys-sz.com para disponibilidad y precios al por mayor. Envío a todo el mundo desde nuestro almacén de Shenzhen.
